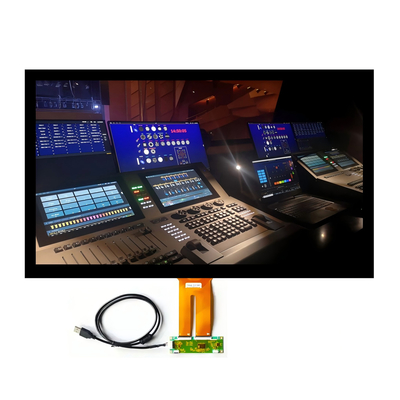

21.5" 1000nits High Brightness Industrial TFT LCD - FHD 1080p, Wide Temp, USB Touch, RoHS Certified (SFHD2150A01PT-H20%2)

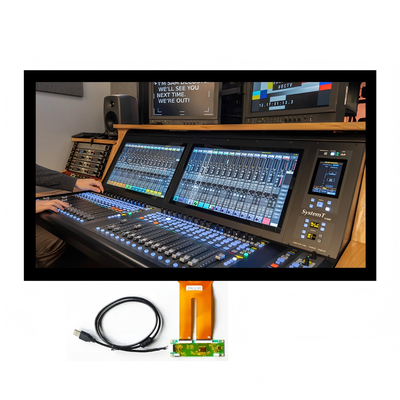

21.5" 1000nits High Brightness Industrial TFT LCD - FHD 1080p, Wide Temp, USB Touch, RoHS Certified (SFHD2150A01PT-H20%2)

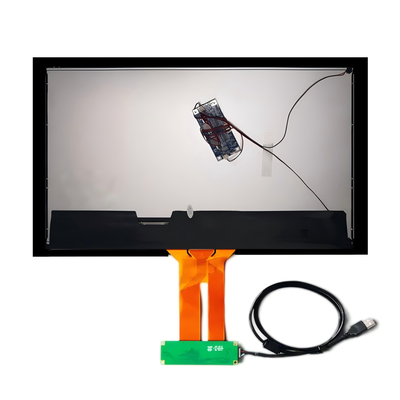

21.5" 1000nits High Brightness Industrial TFT LCD - FHD 1080p, Wide Temp, USB Touch, RoHS Certified (SFHD2150A01PT-H20%2) 21.5" 1000nits High Brightness Industrial TFT LCD - FHD 1080p, Wide Temp, USB Touch, RoHS Certified (SFHD2150A01PT-H20%2) 21.5" 1000nits High Brightness Industrial TFT LCD - FHD 1080p, Wide Temp, USB Touch, RoHS Certified (SFHD2150A01PT-H20%2)

Imagem Grande :  21.5" 1000nits High Brightness Industrial TFT LCD - FHD 1080p, Wide Temp, USB Touch, RoHS Certified (SFHD2150A01PT-H20%2)

Detalhes do produto:
Lugar de origem: ShenZhen / China
Marca: SAEF
Certificação: ISO9001 / ISO14000
Número do modelo: SFHD2150A01PT-H20%2
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 3 peças
Preço: the lowest market price guaranteed
Detalhes da embalagem: Pacote de exportação padrão
Tempo de entrega: 1 a 5 semanas
Termos de pagamento: PayPal, T/T, Western Union, Ali-Pay, WeChat Pay
Habilidade da fonte: 3000 mil por mês.

21.5" 1000nits High Brightness Industrial TFT LCD - FHD 1080p, Wide Temp, USB Touch, RoHS Certified (SFHD2150A01PT-H20%2)

descrição
brilho máximo: 1000 cd/m2 (Legível à luz solar) Tamanho de exibição: 21.5 polegadas (546.86mm diagonal)
Resolução: 1920 × 1080 (Full HD) Tecnologia táctil: CTP de 10 pontos (compatível com luvas)
Interface: LVDS de canal duplo (RGB de 8 bits) Temperatura operacional.: -10°C a +60°C (Classe industrial)
Temperatura de armazenamento.: -20℃ a +60℃ ângulo de visão: 89° Horizontal/Vertical (CR>10)
Relação de Contraste: 1000:1 (Típico) Interface de toque: Usb
aplicações: Imagem Médica, Quiosques, IHM Tratamento de Superfície: Neblina 20%, 6H
Garantia: 2 Anos (Cobertura Estendida para Uso Industrial) Conformidade: RoHS, REACH, Livre de halogênio, ISO 9001/14001



Ultra-Bright 21.5" Industrial TFT LCD for Extreme EU/US Environments



The SFHD2150A01PT-H20%2 delivers unmatched 1000 cd/m² brightness – engineered for sunlight visibility in North American and European industrial applications. Featuring Full HD resolution, wide-temperature operation (-10°C to +60°C), and 10-point capacitive touch, this display excels in medical diagnostics, outdoor payment terminals, and factory automation. Certified to RoHS, REACH, and ISO standards, it meets stringent EU/US regulatory requirements.



Key Advantages for Industrial Clients:
✅ 1000nits High Brightness – Readable under direct sunlight (ideal for outdoor kiosks)
✅ Glove-Compatible Touch – Works with capacitive stylus/wet hands (USB interface)
✅ Extended Warranty – 2-year coverage for 24/7 operation



Industrial-Grade Performance

  • Wide Temperature Resilience
    Cold-starts at -10°C (freezing warehouses) and operates at +60°C (factory floors), passing 120-hour thermal cycling tests.

  • Dual-Channel LVDS Interface
    Noise-resistant signal transmission for Siemens/Beckhoff PLCs in high-EMI environments.

  • Medical & Outdoor Ready
    1000:1 contrast ratio + 89° viewing angles for DICOM-compatible grayscale imaging and outdoor signage.

  • Rugged Build
    Anti-glare 6H hardened glass, IP65-equivalent fog resistance, and ±4kV ESD protection.



Technical Specifications



Feature

Industrial Value

Power Efficiency

Soft-start circuit (≤3A in-rush current)

Touch Sensitivity

10-finger detection (<10g pressure)

Backlight Driver

MY-1L2136A-v2.1 (10-30V input)

Optical Bonding

Liquid OCR for reduced reflection



Target Applications

  • Medical
    Surgical monitors, diagnostic imaging (DICOM grayscale)

  • Outdoor Infrastructure
    Toll booths, bus stop info panels, self-service kiosks

  • Industry 4.0
    CNC machine HMIs, robotic control interfaces (Germany)

  • Transportation
    Airport baggage displays, train control systems (UK/France)



Why Choose This Display?



Manufactured by Saef Technology (ISO 9001/14001 certified), this module includes:

  1. Dual LVDS Connectors (Industrial Starconn 300B30-0000RA-M4)
  2. USB Touch Controller (ILI2510-PCIL22, 100Hz report rate)
  3. MY-1L2136A Backlight Driver (22-40" compatibility)



Specifications

ITEMS Unit Specification
Screen Diagonal mm 546.86(21.5”)
Active area mm 476.064(H) x 267.786(V)
Pixels H x V - 1920(x3) x 1080
Pixels Pitch um 247.95(per one triad) x247.95
Pixel Arrangement - R.G.B. Vertical Stripe
Display Mode - VA Mode, Normally Black
Response Time Msec 14ms (typ., on/off)
Weight Grams TBD
Electrical Interface - Dual channel LVDS,8 bits RGB data input
Support Color - 16.7M colors
Surface Treatment - Anti-Glare,3H

Temperature Range Operating

Storage(Shipping)

-10 to +60

-20 to +60







External Dimensions



21.5" 1000nits High Brightness Industrial TFT LCD - FHD 1080p, Wide Temp, USB Touch, RoHS Certified (SFHD2150A01PT-H20%2) 021.5" 1000nits High Brightness Industrial TFT LCD - FHD 1080p, Wide Temp, USB Touch, RoHS Certified (SFHD2150A01PT-H20%2) 1





Interface Pin Definition



Pin No. Symbol Description
1 RxO0- Negative LVDS differential data input (Odd data)
2 RxO0+ Positive LVDS differential data input (Odd data)
3 RxO1- Negative LVDS differential data input (Odd data)
4 RxO1+ Positive LVDS differential data input (Odd data)
5 RxO2- Negative LVDS differential data input (Odd data)
6 RxO2+ Positive LVDS differential data input (Odd data)
7 GND Ground
8 RxOCLK- Negative LVDS differential clock input (Odd clock)
9 RxOCLK+ Positive LVDS differential clock input (Odd clock)
10 RxO3- Negative LVDS differential data input (Odd data)
11 RxO3+ Positive LVDS differential data input (Odd data)
12 RxE0- Negative LVDS differential data input (Even data)
13 RxE0+ Positive LVDS differential data input (Even data)
14 GND Ground
15 RxE1- Negative LVDS differential data input (Even data)
16 RxE1+ Positive LVDS differential data input (Even data)
17 GND Ground
18 RxE2- Negative LVDS differential data input (Even data)
19 RxE2+ Positive LVDS differential data input (Even data)
20 RxECLK- Negative LVDS differential clock input (Even clock)
21 RxECLK+ Negative LVDS differential clock input (Even clock)
22 RxE3- Negative LVDS differential data input (Even data)
23 RxE3+ Positive LVDS differential data input (Even data)
24 GND Ground
25 CTL CTL_DVR
26 CE CE_DVR
27 NC No connection
28 VDD Power Supply Input Voltage
29 VDD Power Supply Input Voltage
30 VDD Power Supply Input Voltage





Backlight Specification



Parameter Symbol Value Unit
    MiN. Typ. Max.
Light Bar input Voltage VLED 48 52 56 V
Light Bar input Current ILED - 480 - mA
Power Consumption PLED 23.04 24.96 26.88 W
LED Life Time LBL 40000 50000 - Hrs





Electrical Characteristics



Parameter Symbol Min Typ                Max Unit
Power supply voltage VDD 4.5 5.0 5.5 V
Power Supply Current IVDD   500 1200 mA
In-Rush Current IRUSH   2.0 3.0 A
Permissible Input Ripple Voltage VRF     300 mV
High Level Differential Input Threshold Voltage VIH     +100 mV
Low Level Differential Input Threshold Voltage VIL -100     mV
Differential input voltage VID 200   600 mV
Input voltage(BL) VBL_I   -0.3 VDD+0.3 mV
Differential input common mode voltage VCM 1.0 1.2 1.5
Power Consumption VD   2.5 6 W





Optical Characteristics

Parameter Conditions Min. Typ. Max. Unit
Contrast Ratio Center 700 1000 - -
Response Time Tr+Td - 14 20 ms

CF Color Chromaticity

(CIE1931)

Red x

Typ. -0.03

0

Typ. +0.03

0
  White x   0.323   -
  White y   0.379   -
Center Luminance of white YLI 800 1000   cd/m2
Cross Talk Ct     2.0 %





Product Image

21.5" 1000nits High Brightness Industrial TFT LCD - FHD 1080p, Wide Temp, USB Touch, RoHS Certified (SFHD2150A01PT-H20%2) 2

21.5" 1000nits High Brightness Industrial TFT LCD - FHD 1080p, Wide Temp, USB Touch, RoHS Certified (SFHD2150A01PT-H20%2) 3
