Detalhes do produto:
|
| Tamanho de exibição: | 27 polegadas | Luminância da superfície: | 1000 cd/m² (Típico) |
|---|---|---|---|
| Resolução: | 3840×2160 (UHD) | Interface: | 4 vias eDP 1.4 (5,4 Gbps) |
| Relação de Contraste: | 1000:1 (Típico) | Número de pin: | 30 pinos |
| ângulo de visão: | 89° (CR>10, Todas as Direções) | Instalação: | VESA Mount Compatível |
| Profundidade de cor: | 1.07 B (8bit+A-FRC) | Gamut de cores: | NTSC 90%, sRGB 98% (Típico) |
| Fonte de alimentação: | 10V ±1V (Lógica), 24V (Retroiluminação) | Temperatura operacional.: | 0℃ a +50℃ |
| Temperatura de armazenamento.: | -20℃ a +60℃ | Duração de vida da luz de fundo: | 30,000 horas (L70 @ 25°C) |
| Tempo de Resposta: | 14ms (Típico GTG) | Conformidade: | RoHS, sem halogênio, REACH |
| Destacar: | TFT Industrial Display 4K,Exibição TFT Industrial UHD,Display TFT Industrial de Alto Brilho |
||

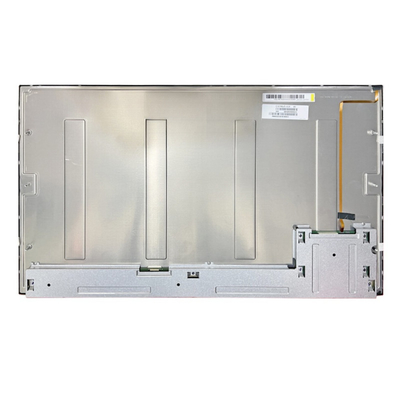

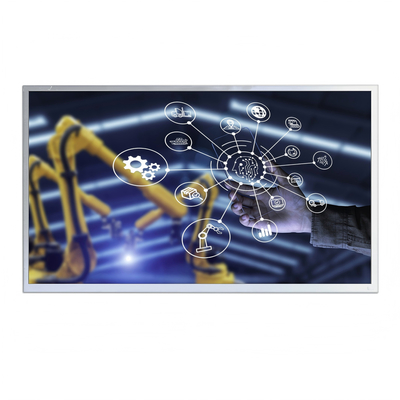

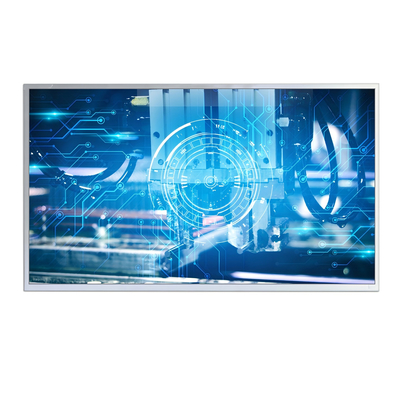

SFTO2700B-7125AN 27 UHD High Brightness Industrial TFT Display para aplicações profissionais nos mercados da UE e dos EUA
O SFTO2700B-7125AN é um ecrã TFT de 27 polegadas de ultra-alta definição (UHD 4K) de nível industrial projetado para ambientes exigentes nos Estados Unidos e na Europa.Projetado para engenheiros, designers de sistemas e profissionais técnicos, este ecrã combina um brilho excepcional (1000 cd/m2),e precisão de cores líder na indústria para oferecer um desempenho ideal na automação industrial, imagem médica, quiosques ao ar livre e sistemas AV profissionais.
Resolução 4K UHD (3840 × 2160): garante visuais cristalinos para aplicações de alta intensidade de dados.
Alto brilho e contraste: 1000 cd/m2 de brilho e 1000:1 de contraste para visibilidade à luz solar direta e em condições de pouca iluminação.
Reprodução de cores avançada: profundidade de cores de 10 bits (8-bit + A-FRC) com gama de cores NTSC 90% e sRGB 98% para correspondência precisa de cores em fluxos de trabalho de design, simulação e inspeção.
Revestimento de baixo reflexo: Minimiza o brilho para uma operação perfeita em ambientes luminosos.
Grandes ângulos de visão (178°): mantém uma qualidade de imagem consistente mesmo em ângulos extremos.
Durabilidade industrial: funciona de forma confiável em temperaturas que variam de -20°C a +70°C.
Conformidade com as normas da UE e dos EUA: RoHS, REACH, CE, FCC e certificações IP65 de painéis frontais para implantação global.
Interface: eDP de 4 canais (tipo de inversão), taxa de ligação de 5,4 Gbps para transferência de dados de alta velocidade.
Estrutura de pixels: matriz ativa a-Si TFT com arranjo de pixels de faixa RGB vertical.
Iluminação de fundo: LED iluminada por bordas para iluminação uniforme e eficiência energética.
Instalação: compatível com o VESA (200 x 200 mm) para integração flexível em recintos industriais.
Projetado para uso profissional: Ideal para visão automática, painéis de controle e sinalização digital em ambientes adversos.
Conformidade global: pré-certificado para os mercados da UE (CE, RoHS) e dos EUA (FCC) para agilizar a aquisição.
Confiabilidade e longevidade: rigorosamente testado por mais de 50.000 horas de operação (típica).
Aplicações-alvo:
Automatização industrial e sistemas HMI
Sinalização digital exterior e quiosques
Equipamento médico de diagnóstico por imagem
Painéis de controlo para automóveis e aeronaves
Paredes de vídeo e sistemas de simulação profissionais
Pronto para integrar o SFTO2700B-7125AN no seu próximo projeto?O nosso apoio baseado na UE/EUA garante a conformidade e orientação técnica perfeitas para a sua candidatura.
Dimensões mecânicas
| Parâmetro | Especificações | Unidade |
| Área activa | 596.736 ((H) × 335.664 ((V) | mm |
| Número de pixels | 3840 ((H) × 2160 ((V) | pixel |
| Pitch de pixels | 0.1554 ((H) × 0.1554 ((V) | mm |
| Disposição de pixels | RGB Faixa vertical | |
| Profundidade de cor | 1.07 B ((8bit+A-FRC) | cores |
| Modo de exibição | Normalmente preto. | |
| Esboço dimensional | 630.0 ((H) × 368.2 ((V) × 20.98 ((Profundidade) | mm |
| Peso | 3340 (típico) | g |
| Largura da borda (L/R/U/D) | 13.71/13.71/13.74/13.74 | mm |
| Tratamento de superfície | Neblina 25%, 3H | |
| Iluminação de fundo | Tipo de barra de iluminação de lado longo, 2 LED |
Especificações elétricas
| Parâmetro | Minha. | Tipo. | Max. - O quê? | Unidade | |
| Tensão de alimentação | VDD | 9 | 10.0 | 11 | V |
| Corrente de alimentação | DD | - | 460 | 900 | |
| Corrente de correria | IRUSH | - | 2.0 | 3.0 | |
| Voltagem de onda de entrada admissível | VRF | - | - | 400 | |
|
Input diferencial de alto nível Tensão de limiar |
VIH |
- |
- |
+100 | |
|
Input diferencial de baixo nível Tensão de limiar |
VIL | - 100 |
- |
mV | |
| Voltagem de entrada diferencial | O que é que eu faço? |
100 |
- | 600 | mV |
| Voltagem de modo comum de entrada diferencial | Vcm |
0 |
2 | ||
|
Consumo de energia |
P.D. | - | 4.6 | 9 | W |
| 55 | 58 | W | |||
| Ptotal | - | 59.6 | - | W | |
Especificações da unidade de retroiluminação
| Parâmetro | Minha. | Tipo. | Max. - O quê? | Unidade | |
| Voltagem de entrada da barra de luz LED por pin de entrada | VPIN | 33.6 | 37.2 | 39.6 | V |
|
Corrente de entrada da barra de luz LED por pin de entrada |
IPIN |
- |
110 |
mA |
|
| Consumo de energia LED | PBL | - |
55 |
58 | W |
| Tempo de vida útil do LED |
- |
30,000 |
- |
Horas | |
Especificações ópticas do módulo LCD
| Parâmetro | Símbolo | Condição | Minha. | Tipo | Max. - O quê? | Unidade | ||
|
Intervalo de ângulo de visão |
Horizontal |
Θ3 |
|
85 |
89 | - | - Desculpe. | |
| Θ9 | 85 | 89 | - | - Desculpe. | ||||
|
Vertical |
Θ12 | 85 | 89 | - | - Desculpe. | |||
| Θ6 | 85 | 89 | - | - Desculpe. | ||||
| Relação de contraste de luminosidade | CR |
Θ = 0. (Centro) Normal Observação Ângulo |
700 | 1000 | ||||
| Luminância do Branco | 800 | 1000 | - | cd/m2 | ||||
| Uniformidade da luminosidade branca | 80 | 85 | % | |||||
|
Reprodução de cores |
|
|
0.283 | 0.313 | 0.343 | - | ||
| Wy. | 0.299 | 0.329 | 0.359 | - | ||||
|
|
Rx | 0.646 | 0.676 | 0.706 | - | |||
| - Não. | 0.269 | 0.299 | 0.329 | - | ||||
|
Verde |
Gx | 0.197 | 0.227 | 0.257 | - | |||
| G.I. | 0.649 | 0.679 | 0.709 | - | ||||
|
Azul |
Bx | 0.123 | 0.153 | 0.183 | - | |||
| Por | 0.029 | 0.059 | 0.089 | - | ||||
|
Tempo de resposta |
GTG | Tg | 14 | 20 | ms | |||
| Conversas cruzadas | TC | - | - | 2.0 | % | |||
Definição de pin
| Número do pin | Símbolo | Função |
| 1 | VDD | Fornecimento de energia (10,0 V) |
| 2 | VDD | Fornecimento de energia (10,0 V) |
| 3 | VDD | Fornecimento de energia (10,0 V) |
| 4 | VDD | Fornecimento de energia (10,0 V) |
| 5 | VDD | Fornecimento de energia (10,0 V) |
| 6 | GND | Terra |
| 7 | GND | Terra |
| 8 | NC |
SCL PGMA |
| 9 | NC | SDA PGMA |
| 10 | GND | GND |
| 11 | HPD | Signo de detecção de tomada de combustível |
| 12 | GND | Terra |
| 13 | DAUXN | Sinais negativos para auxiliar |
| 14 | DAUXP | Sinais positivos para auxiliares |
| 15 | GND | Terra |
| 16 | DRX0P 9 | Signo positivo para a faixa eDP0 |
| 17 | DRX0N | Signalização negativa para faixa eDP0 |
| 18 | GND | Terra |
| 19 | DRX1P | Signo positivo para a pista eDP1 |
| 20 |
DRX1N |
Signalização negativa para a faixa eDP1 |
|
21 |
GND | Terra |
| 22 | GRX2P | Signo positivo para a faixa eDP2 |
| 23 | DRX2N | Signalização negativa para a faixa eDP2 |
| 24 | GND | Terra |
| 25 | DRX3P | Signo positivo para a faixa eDP3 |
| 26 | DRX3N | Signo negativo para a pista eDP3 |
| 27 | GND | Terra |
| 28 | GND | Terra |
| 29 | NC | Não há ligação. |
| 30 | BIST | Função BIST |
