Módulo de Display TFT FHD de 15,6" de Alta Brilho 1000nit para Aplicações Industriais, Externas e Robustas

Módulo de Display TFT FHD de 15,6" de Alta Brilho 1000nit para Aplicações Industriais, Externas e Robustas
Módulo de Display TFT FHD de 15,6" de Alta Brilho 1000nit para Aplicações Industriais, Externas e Robustas Módulo de Display TFT FHD de 15,6" de Alta Brilho 1000nit para Aplicações Industriais, Externas e Robustas Módulo de Display TFT FHD de 15,6" de Alta Brilho 1000nit para Aplicações Industriais, Externas e Robustas

Imagem Grande :  Módulo de Display TFT FHD de 15,6" de Alta Brilho 1000nit para Aplicações Industriais, Externas e Robustas

Detalhes do produto:
Lugar de origem: ShenZhen / China
Marca: SAEF
Certificação: ISO9001 / ISO14000
Número do modelo: SFTO1560BD-7246A3N
Documento: SFTO1560BD-7246A3N Datashee...t .pdf
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 3 peças
Preço: the lowest market price guaranteed
Detalhes da embalagem: Pacote de exportação padrão
Tempo de entrega: 1 a 5 semanas
Termos de pagamento: PayPal, T/T, Western Union, Ali-Pay, WeChat Pay
Habilidade da fonte: 3000 mil por mês.

Módulo de Display TFT FHD de 15,6" de Alta Brilho 1000nit para Aplicações Industriais, Externas e Robustas

descrição
Tamanho da tela: 150,6 polegadas diagonal Brilho: 1000 cd/m² (Típ)
Resolução: FHD 1920 x 1080 Ângulo de visão: 85°/85°/85°/85° (RC≥10)
Temperatura operacional.: -20°C a +70°C Interface: Interface eDP de 30 pinos
Profundidade de cor: 16.7M Cores (6bit + FRC) Taxa de contraste: 800:1 (Tip)
LED Lifetime: 50,000h de vida útil Tratamento de superfície: Anti-reflexo, Revestimento Duro 3H
Gama de cores: 72% NTSC Conformidade: Compatível com o REACH & RoHS
Destacar:

Módulo de Display TFT de 15

,

6”

,

Módulo de Display TFT FHD



O SFTO1560BD-7246A3N é um módulo de display TFT de alta luminosidade Full HD (FHD) de 15,6 polegadas projetado para ambientes industriais, externos e robustos. As principais características incluem:

1. Display Ultra-Brilhante para Qualquer Condição de Iluminação
Brilho de 1000 nits: Garante visibilidade clara sob luz solar direta ou iluminação externa extrema.
Resolução FHD 1920x1080: Oferece alinhamento de pixels de faixa vertical RGB nítido e preciso com profundidade de cor de 16,7M (6 bits + FRC) para aplicações de precisão.

2. Durabilidade de Grau Industrial
Ampla temperatura de operação: Funciona de forma confiável de -20°C a +70°C, ideal para ambientes agressivos como fábricas, veículos ou equipamentos externos.
Superfície anti-reflexo e resistente a riscos: Revestimento duro 3H reduz o brilho e resiste a riscos, aprimorando a legibilidade ao ar livre.
Testes rigorosos: Passa nos testes de alta temperatura/umidade (60°C, 90%UR) e choque térmico (100 ciclos entre -30°C e +80°C) por 240 horas para confiabilidade a longo prazo.

3. Interface Flexível e Controle de Dimming
Interface eDP de 30 pinos: Simplifica a integração com sistemas embarcados.
Dimming PWM da luz de fundo: Frequência ajustável (190Hz–2kHz) para controle de brilho ideal em diferentes condições de luz.
Otimização do driver de LED: Conversor embutido com tensão de saída de até 31V e balanceamento de corrente multicanal estende a vida útil da luz de fundo.

4. Aplicações Versáteis
Automação industrial: CLPs, painéis de controle, monitores médicos.
Sinalização digital externa: Pontos de ônibus, displays POS de varejo, quiosques.
Sistemas automotivos: Navegação GPS, infoentretenimento veicular, telas de vigilância.
Ambientes especializados: Militar, aviação, equipamentos portuários.

5. Conformidade e Eficiência
Conformidade RoHS: Materiais sem chumbo atendem aos padrões ambientais da UE.
Baixo consumo de energia: Consumo de energia típico de 0,891W equilibra a eficiência energética e o desempenho.



Solicite uma Amostra: Entre em contato com nossa equipe de suporte da UE/EUA em sales2@saef.com.cn para soluções CTP padrão (adequadas para uso externo, grau industrial) e opções de personalização.





Especificações



Item Especificação Unidade
Tamanho da Tela 15,6” diagonal
Elemento do Driver matriz ativa a-si TFT -
Número de Pixels 1920 x R.G.B. x 1080 pixel
Passo do Pixel 0,17925 (H) x 0,17925 (V) mm
Disposição de Pixels Faixa vertical RGB -
Cores da Tela 16,7 m cor
Modo Transmissivo Normalmente Preto -
Tratamento de Superfície Revestimento duro (3H), Anti-Reflexo -
Consumo de Energia Célula 0,891W(Máx.) -

Temperatura de Operação

-20°C a +70°C °C

Temperatura de Armazenamento

-30°C a +80°C °C





Dimensões Externas



Módulo de Display TFT FHD de 15,6" de Alta Brilho 1000nit para Aplicações Industriais, Externas e Robustas 0



Definição dos Pinos da Interface



Pino Símbolo Descrição
1 NC Sem Conexão (Reservado para teste de LCD)
2 H_GND Terra de Alta Velocidade
3 ML1- Sinal Complementar - Faixa 1
4 ML1+ Sinal Verdadeiro - Faixa Principal 1
5 H_GND Terra de Alta Velocidade
6 ML0- Sinal Complementar - Faixa 0
7 ML0+ Sinal Verdadeiro - Faixa Principal 0
8 H_GND Terra de Alta Velocidade
9 AUX+ Sinal Verdadeiro - Canal Auxiliar
10 AUX- Sinal Complementar - Canal Auxiliar
11 H_GND Terra de Alta Velocidade
12 VCCS Fonte de Alimentação +3,3V (típico)
13 VCCS Fonte de Alimentação +3,3V (típico)
14 NC Sem Conexão (Reservado para teste de LCD)
15 GND Terra
16 GND Terra
17 HPD Detecção de Conexão a Quente
18 BL_GND Terra BL
19 BL_GND Terra BL
20 BL_GND Terra BL
21 BL_GND Terra BL
22 LED_EN Sinal BL_Enable do Conversor LED
23 LED_PWM Sinal de Controle de Dimming PWM do Conversor LED
24 NC Sem Conexão (Reservado para teste de LCD)
25 NC Sem Conexão (Reservado para teste de LCD)
26 LED_VCCS Alimentação BL
27 LED_VCCS Alimentação BL
28 LED_VCCS Alimentação BL
29 LED_VCCS Alimentação BL
30 NC Sem Conexão (Reservado para teste de LCD)

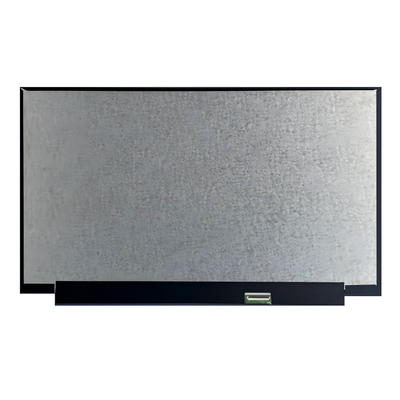

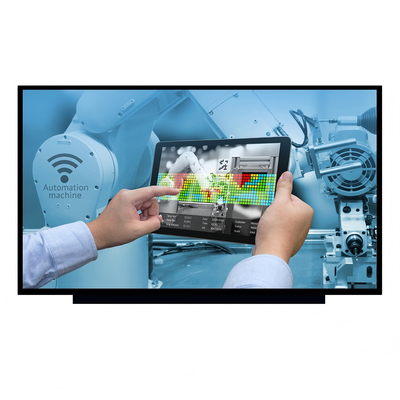

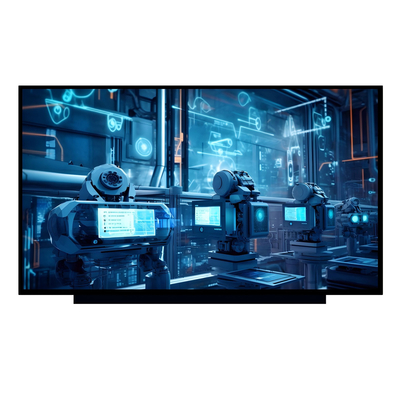

Imagem do Produto

Módulo de Display TFT FHD de 15,6" de Alta Brilho 1000nit para Aplicações Industriais, Externas e Robustas 1Módulo de Display TFT FHD de 15,6" de Alta Brilho 1000nit para Aplicações Industriais, Externas e Robustas 2
