Detalhes do produto:
|
| Palavras-chave: | 13Módulo TFT PCAP de 0,3 polegadas | Resolução: | pixéis 1920*1080 |
|---|---|---|---|
| Interface LCD: | EDP | Luminância de superfície: | 1000 cd/m2 |
| tela sensível ao toque: | CTP (Ecrã táctil capacitivo projetivo) | Interface CTP: | USB |
| Área ativa: | 293.76 x 165,24 (mm) | Temperatura operacional.: | -10°C a +60°C |
| Temperatura de armazenamento.: | -20℃ a +60℃ | Tipo de exibição: | Ângulos de visão completos do IPS |
| Tratamento de superfície: | Embaçamento 25%, 3H | Relação de contraste: | 1000 |
| Mostrar cor: | 16,7 M | Duração de vida do LED: | 30.000 horas |
| Certificado: | ISO 9001:2015 / ISO 14001:2015 | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | 13Módulo LCD TFT de 0,3 polegadas,Módulo LCD TFT HD |
||
** Descarregar folha de dados **
SFTO1330XC-7119A10CT Especificação.pdf
13.3 polegadas eDP TFT com OCA PCAP Descrição do produto
O SFTO1330XC-7119A10CT é um módulo de exibição TFT LCD de alta resolução de 13,3 polegadas com uma resolução de 1920x1080 pixels e funcionalidade PCAP touch.Este módulo de exibição LCD TFT de alta resolução possui um driver IC TC2055G incorporado e suporta interface eDPCom dimensões de contorno de 307,55 x 185,62 x 4,58 mm (com toque) e uma área activa de 293,76 x 165,24 mm,utiliza a tecnologia IPS para fornecer um ângulo de visão mais amplo de 80 graus em todas as direcções (Esquerda80 / Direita: 80 / Para cima: 80 / Para baixo: 80).
Com uma elevada relação de contraste de 1000:1 (valor típico) e um brilho de 1000 nits (valor típico), este modelo garante imagens vivas e claras, melhorando a experiência do utilizador.O módulo adota um painel táctil capacitivo projetado (PCAP) com IC ILI2511., que suporta interfaces USB e I2C e toque de 10 pontos, elevando ainda mais sua usabilidade e funcionalidade.
Funcionando num intervalo de tensão de potência de 3,0 V a 3,6 V (valor típico: 3,3 V), este módulo foi concebido para suportar várias condições ambientais.Temperatura de funcionamento entre -10°C e +60°C, enquanto a temperatura de armazenamento se estende de -20°C a +60°C, tornando-o adequado para uma ampla gama de aplicações.Terminal POS (ponto de venda), e sistemas de venda automática ao ar livre, este módulo de exibição LCD TFT de alta resolução oferece excelente desempenho e confiabilidade.
|
Características |
Tamanho | 13.3 polegadas |
| Resolução | 1920 (horizontal) x 1080 (vertical) | |
| Interface | eDP1.2/2.7Gbps/2 faixa | |
| Tipo de ligação | 20455-030E-76 (I-PEX) | |
| Profundidade de cor | 16.7M | |
| Tipo de tecnologia | A-si | |
| Especificação do visor. | 0.153 x 0.153 | |
| Configuração de pixels | Faixa vertical RGB | |
| Modo de exibição | Normalmente preto. | |
| TP Driver IC | ILI2511 | |
| Tratamento de superfície do LCD | Revestimento anti-reflexo: ((3H) | |
| Direção de visualização | U/D/L/R:85/85/85/85 | |
| Relação de contraste | 250 (TYP) | |
| Gamma de cores | 72% | |
| Luminância ((cd/m2) | 1000 ((TYP.) | |
| Consumo de energia |
LCD:1.8 ((W) ((Max.))))) Padrão branco) |
|
| Números de LED | 50 LEDs | |
| Peso (g) | - | |
|
Mecânico |
Conto (W x H x D) (mm) | 3070,55 x 185,62 x 7,25 mm |
| TP Área de visão da lente ((mm) | - | |
| LCM (W x H x D) (mm) | 305.19 x 177,69 x 2,58 mm | |
| Área ativa do LCD ((mm) | 293.76 x 165.24 | |
| Com/sem TSP | Com o TSP |
- Não.13.3 polegadas eDP TFT com desenho do produto OCA PCAP
![]()
![]()
Definição de pin de exibição
|
Terminal |
Símbolo |
Funções |
|
|
1 |
NC |
Não há ligação. |
|
|
2 |
H-GND |
Terra |
|
|
3 |
LAN1 N |
Ligação de sinal complementar _Lane1 |
|
|
4 |
LAN1 P |
Ligação de sinal verdadeira _Lane1 |
|
|
5 |
H-GND |
Terra |
|
|
6 |
LAN0_N |
Ligação de sinal complementar _Lane0 |
|
|
7 |
LAN0_P |
Ligação de sinal verdadeira _Lane0 |
|
|
8 |
H-GND |
||
|
9 |
AUXP |
Ligação de sinal verdadeira _Canal auxiliar |
|
|
10 |
AUXN |
||
|
11 |
H-GND |
Terra |
|
|
12 |
LCD_VCC |
Fornecimento de energia, 3,3 V (tipo) |
|
|
13 |
LCD_VCC |
Fornecimento de energia, 3,3 V (tipo) |
|
|
14 |
BIST |
Autoteste do painel habilitado |
|
|
15 |
H_GND |
Terra |
|
|
16 |
H_GND |
Terra |
|
|
17 |
HPD |
HPD ((Hot Plug Detect) Pin de sinal |
|
|
18 |
BL_GND |
Terreno de alta velocidade |
|
|
19 |
BL_GND |
Terreno de alta velocidade |
|
|
20 |
BL_GND |
Terreno de alta velocidade |
|
|
21 |
BL_GND |
Terreno de alta velocidade |
|
|
22 |
BL EN |
Luz de fundo ligada/desligada |
|
|
23 |
BL PWM |
Dimming de luz traseira PWM |
|
|
24 |
NC |
Não há ligação. |
|
|
25 |
NC |
Não há ligação. |
|
|
26 |
BL PWR |
Potência da luz de fundo |
|
|
27 |
BL PWR |
Potência da luz de fundo |
|
|
28 |
BL PWR |
Potência da luz de fundo |
|
|
29 |
BL PWR |
Potência da luz de fundo |
|
|
30 |
NC |
Não há ligação. |
|
Especificações elétricas
|
Parâmetro |
Minha. |
Tipo. |
Max. - O quê? |
Unidade |
Observações |
|
|
Brilho da superfície |
800 | 1000 | cd/m2 | |||
|
Tensão de alimentação |
VDD |
3.0 |
3.3 |
V |
Nota 1 |
|
|
Voltagem de onda de entrada admissível |
VRF |
- |
- |
100 |
mV |
A VDD = 3,3 V |
|
Corrente de alimentação |
IDD |
- |
- |
mA |
Nota 1 |
|
|
Tensão de entrada diferencial |
VID |
- |
1320 |
mV |
||
|
Consumo de energia |
0.9 |
|
W |
Nota 1 |
||
|
- |
4 |
- |
W |
Nota 2 |
||
|
- |
4.9 |
- |
W |
|||
Especificações ópticas
| Posições | Símbolo | Condição | Especificações | Unidade | |||
| Minha. | Tipo. | Max. - O quê? | |||||
| Relação de contraste | CR |
O=0deg |
700 | 1000 | |||
| Luminância de branco | A.I. | 1000 | cd/m2 | ||||
| Tempo de resposta | TR+TF | 30 | 35 | ms | |||
|
Cromaticidade |
Vermelho | XR | (0,642) | ||||
| YR | (0,333) | ||||||
| Verde | Xg | (0,301) | |||||
| Sim. | (0,621) | ||||||
| Azul | XB | (0,153) | |||||
| YB | (0,055) | ||||||
| Branco | Xw | (0,313) | |||||
| - Não. | (0,329) | ||||||
|
Ângulo de visão |
O que é? | 11 (três horas) |
Centro CR≥10 |
80 | 85 |
deg |
|
| 12 ((9 horas) | 80 | 85 | |||||
| Ver. | θ2 ((12 horas) | 80 | 85 | ||||
| θ1 ((6 horas) | 80 | 85 | |||||
| Relação NTSC | % | 65 | 72 | % | |||
- Não.

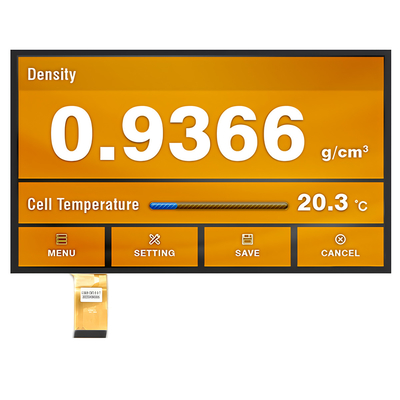

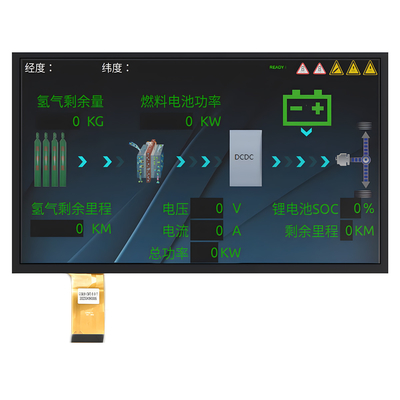

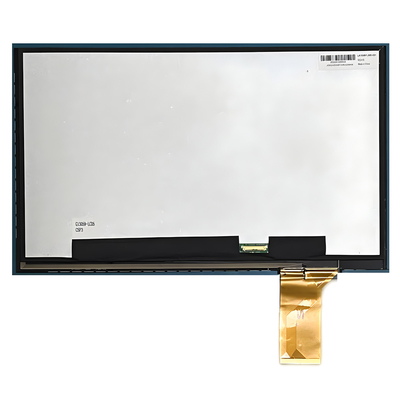

13.3 polegadas eDP TFT com OCA PCAP Imagem do produto
![]()
![]()
![]()
Teste de fiabilidade
| Ponto de ensaio |
Condição de ensaio |
Inspecção após ensaio |
| Operação a altas temperaturas | 60°C durante 96 horas |
Após a conclusão do ensaio, as amostras LCD devem ser colocadas num ambiente de temperatura e umidade normais durante 2 a 4 horas ou mais antes da inspecção funcional e visual.As amostras não podem apresentar os seguintes defeitos:: 2Cada módulo testado só pode ser utilizado para um dos projectos de teste. |
| Operação a baixa temperatura | 0°C durante 96 horas | |
| Armazenamento a alta temperatura | 60°C durante 96 horas | |
| Armazenamento a baixa temperatura | -10°C durante 96 horas | |
| Função de alta temperatura Função de humidade | 60°C, 90%RH durante 72 horas | |
| Choque térmico | -10°C ((30min) ~+25°C ((5min) ~ +60°C ((30min) durante 10 ciclos | |
| Ensaio de vibração (sem operação) |
Frequência: 10~55Hz Amplitude:1.0mm Tempo de varredura: 11min Período de ensaio: 6 ciclos para cada direcção de X, Y, Z |
|
| Ensaio de eletricidade estática | Toque ±4KV, toque de ar ±8KV |
