Detalhes do produto:
|
| Produto: | LCD quadrado de 4 polegadas | Resolução: | 320x320 pixels |
|---|---|---|---|
| Interface: | SPI MCU | Ecrã de Toque: | com ecrã táctil capacitivo PCAP |
| Dimensão de contorno: | 84.0(W) x 84.0 (H) x 3.37 (T) mm (com toque) | Direção de visualização: | Todos os ângulos de visão (85/85/85/85) |
| Número de pin: | 40 pinos | Conexão: | Enchufe (pode ser personalizado) |
| Luminância de superfície: | 300 cd/m2 (pode ser personalizado) | Poder da fonte: | 3.3 V |
| Consumo corrente: | 20 miliampères | Temporário operacional.: | -20°C a +70°C |
| Tempo de vida: | 40000 horas | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Exposição de TFT do quadrado 4 polegadas,exposição de 320x320 TFT 4 polegadas,MIPI exposição de TFT de 4 polegadas |
||

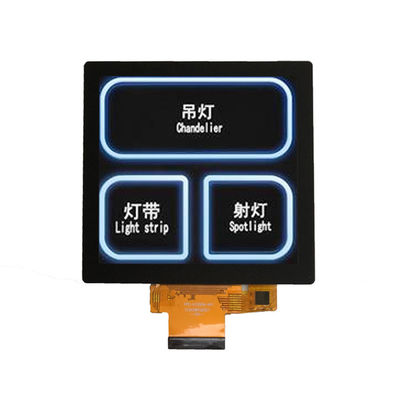

Display TFT quadrado de 4 polegadas SPI&MCU 320x320 pontos Introdução ao produto
TECNOLOGIA SAFESF-TO400DX-8979A-CTO módulo de exibição LCD TFT é um display de cristal líquido (LCD) de matriz ativa de cor TFT (Thin Film Transistor) de tipo transmissível que usa TFT de silício amorfo como dispositivo de comutação.Este módulo é composto por um módulo LCD TFT, um circuito de driver e uma unidade de iluminação traseira. A resolução de um 4 ′′ contém 320 (RGB) X 320 pontos, e pode exibir até 262k de cor.SF-TO400DX-8979A-CTO modelo TFT LCD suporta interface MCU e SPI; a tensão de alimentação (VCC) do painel LCD de condução é de 2,7V a 3,6V. O valor típico é de 3,3V.
SF-TO400DX-8979A-CTPode funcionar a temperaturas de -20°C a +70°C; as suas temperaturas de armazenamento variam de -30°C a +80°C. o módulo LCD é com ecrã táctil capacitivo PCAP, é ótimo para automação, GPS,equipamento médico, dispositivos industriais, equipamento de segurança produtos de limpeza, aplicações domésticas inteligentes, Sistema IoT, equipamento de automóveis, painel de instrumentos de carro, áudio de carro, relógio de carro, sistema de exibição de portas de carro, ionizador de água,que requer um ecrã TFT de alta qualidade e imagem colorida.
| Produto: | TFT 4′′ polegadas |
|---|---|
| Resolução: | 320x320 pixels |
| Interface: | MCU SPI |
| Ecrã táctil: | Com ecrã táctil capacitivo PCAP |
| Dimensão de contorno: | 84.0(W) x 84.0 (H) x 3.37 (T) mm (com toque) |
| Direção de visualização: | Todos os ângulos de visão (85/85/85/85) |
| Número do pin: | 40 pinos |
| Conexão: | Empilhadeira |
| Luminância superficial: | 300 Cd/m2 |
| Potência de alimentação: | 3.3 V |
| Consumo corrente: | 20 mA |
| Temperatura de funcionamento: | -20°C a +70°C |
| Tempo de vida: | 40000 Horas |
| Conformidade: | Compatível com o REACH & RoHS |
Display TFT quadrado 4" SPI&MCU 320x320 pontos Desenho do produto
Definição do pin de interface
| Número do PIN. | Símbolo | Descrição | Quando não estiver em uso | |||
| 1 | LEDA | B/L pin positivo | - Não. | |||
| 2 | LEDK | B/L pin negativo | - Não. | |||
| 3 | LEDK | B/L pin negativo | - Não. | |||
| 4 | GND | Terra | - Não. | |||
| 5 | VCI | Fornecimento de energia ((2.8-3.3V) | - Não. | |||
| 6 | CICV | Fornecimento de alimentação de entrada/saída (I/O) (1,8-3,3 V) | - Não. | |||
| 7 | TE | Eficiência de efeito de rasgo | Aberto | |||
| 8 | CS | Pin de selecção de chips. | - Não. | |||
| 9 | RS | Exibição de dados/seleção de comandos
DCX = ∆ 1 ∆: exibição de dados ou parâmetros. DCX = ¥0 ¥: índice de registo / comando. |
- Não. | |||
| 10 | WR/SCK | Ativar a escrita na interface da MCU.
No modo SPI, este pin é sclk |
- Não. | |||
| 11 | RD | Ativar leitura | GND | |||
| 12 | SDI | Pin de entrada/saída da interface SPI. | - Não. | |||
| 13 | ODS | Pin de saída da interface SPI. | - Não. | |||
| 14 | GND | Terra | - Não. | |||
| 15 a 30 | D0-D15 | Entrada de sincronização horizontal | GND | |||
| 31 | Reinicialização | Este sinal irá redefinir o dispositivo e deve ser aplicado para iniciar corretamente o chip | - Não. | |||
| 32 | IM2 | IM0=0 | IM2 = 0 | MCU 16 BIT | D[ 15:0] é utilizado | - Não. |
| IM0= 1 | IM2 = 0 | MCU 8 BIT | D[7:0] é utilizado | |||
| 33 | IM0 | IM0= 1 | IM2= 1 | 4Line SPI | CS,RS,SCK.SDI | - Não. |
| IM0=0 | IM2= 1 | Reserva | - Não. | |||
| 34 | GND | Terra | - Não. | |||
| 35 | TP_INT | TP Interrupção ao host | Aberto | |||
| 36 | TP_SDA | Entrada e saída de dados TP I2C | Aberto | |||
| 37 | TP_SCL | Entrada de relógio TP I2C | Aberto | |||
| 38 | TP_RES | TP reset externo, baixo está ativo | Aberto | |||
| 39 | TP_VCI | Fornecimento de energia TP ((2.8-3.3V) | Aberto | |||
| 40 | GND | Terra | - Não. | |||
| Ponto | Símbolo | Min. | Tipico | Max. - O quê? | Unidade |
| Módulo LED para a frente
Voltagem |
VB LEDB | 12 e 13.2 | V | ||
| Corrente do módulo LED | IB LEDB | 30 | 40 | 50 | mA |
| LCM Brilho da superfície
Luminância▼1 |
LB SB | - Não. | 300 | - Não. | Cd/mP 2P |
| LCM Brilho da superfície
uniforme▼2 |
LB DBBB | - Não. | 80 | - Não. | % |
| Parâmetro | Símbolo | Condição | Min. | Tipo | Max. | Unidade | ||
|
Ângulo de visão |
Φ=3 horas |
θ |
Cr>10 |
75 | 85 |
deg |
||
| Φ= 6 horas | 75 | 85 | ||||||
| Φ=9 horas | 75 | 85 | ||||||
| Φ= 12 horas | 75 | 85 | ||||||
| Relação de contraste | Cr | θ=0
Φ=0 |
800 | 1000 | ||||
| Tempo de resposta | Tr+Tf | - Não. | 25 | - Não. | ms | |||
| NTSC | % | 55 | 60 | |||||
| CIE(x,y) cromatidade | Branco | X | θ=0
Φ=0 |
Tipo
-Não.03 |
0.294 | Digite +0.03 | ||
| Y | 0.329 | |||||||
Teste de fiabilidade
| - Não, não. | Ponto de referência | CONDIÇÃO | Cr |
| 1 | Teste sem funcionamento a altas temperaturas | 70°C*48Hrs |
* Nenhum defeito operacional Função Sala Temperatura são Permissível. * IDD de LCM em pré- e Pós-teste Deve seguir a especificação |
| 2 | Ensaio sem funcionamento a baixa temperatura | -20°C*48 horas | |
| 3 | Ensaio sem funcionamento a altas temperaturas/umidade | 50°C*90%RH*48Hrs | |
| 4 | Ensaio de funcionamento a altas temperaturas | 60°C*48Hrs | |
| 5 | Ensaio de funcionamento a baixa temperatura | -10°C*48 horas | |
|
6 |
Teste de choque térmico |
-10°C ((30min) -25°C ((5min) -60 ((30 Min) * 2 Ciclos |
|
|
7 |
Ensaio ESD |
Voltagem: ± 6KV R: 330Ω C:150pF Descarga de ar, 10 vezes |
