Detalhes do produto:
|
| Palavras-chave: | 13.3 polegadas capacitivo touchscreen TFT | Resolução: | pixéis 1920*1080 |
|---|---|---|---|
| LCD com toque: | 327.2 x 215,2 x 6,55 mm (com toque) | Área ativa: | 293.76 x 165,24 (mm) |
| Interface LCD: | EDP | Interface CTP: | USB |
| tela sensível ao toque: | CTP (Ecrã táctil capacitivo projetivo) | Luminância de superfície: | 300 Cd/m2 |
| Temperatura operacional.: | -10°C a +60°C | Temperatura de armazenamento.: | -20℃ a +60℃ |
| Tipo de exibição: | Ângulos de visão completos do IPS | Tratamento de superfície: | Tipo claro |
| Relação de contraste: | 800:1 | Duração de vida do LED: | 30.000 horas |
| Certificado: | ISO 9001:2015 / ISO 14001:2015 | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Exibição LCD TFT EDP,13Display LCD TFT de 0,3 polegadas |
||
SFTO1330SM-7191ACT Especificação.pdf
Ecrã LCD IPS TFT 13,3 polegadas FHD EDP Display Introdução ao produto
Um monitor FHD EDP de 13,3 polegadas normalmente se refere a um ecrã de cristal líquido com uma resolução Full HD de 1920 × 1080, com um painel LCD IPS TFT de 13,3 polegadas e uma interface de exibição aprimorada (eDP).A seguir apresentamos algumas características e parâmetros principais do produto:SFTO1330SM-7191ACT:
Tipo de painel:IPS TFT LCD, proporcionando um grande ângulo de visão e precisão de cor.
Resolução:1920 × 1080 pixels, também conhecida como resolução Full HD (FHD), fornecendo detalhes claros da imagem.
Brilho:O brilho dos diferentes modelos pode variar, mas é geralmente de cerca de 350 cd/m2, adequado para vários ambientes de utilização.
Relação de contraste:800:1, proporcionando uma excelente representação de detalhes claros e escuros.
Ângulo de visão:A tecnologia IPS proporciona um ângulo de visão de quase 180 °, permitindo manter a cor e o contraste a partir de diferentes ângulos.
Tempo de resposta:Geralmente cerca de 30 ms, suficiente para aplicações gráficas não profissionais.
Gamma de cores:Cobrindo 72% da gama de cores NTSC, capaz de exibir cores ricas.
Interface:Interface eDP, com suporte a ligação de terminais de 30 pines, proporcionando transmissão de dados de alta velocidade.
Tipo de luz de fundo:Iluminação de fundo WLED, proporcionando um brilho uniforme e uma vida útil mais longa.
Temperatura de funcionamento:Geralmente entre -10 e 60 °C, adequadas a várias condições ambientais.
Ecrã sensível ao toque:Oferecendo funcionalidade capacitiva de tela sensível ao toque, suportando multi-toque. permitindo que os usuários interajam através do toque.Os ecrãs sensíveis ao toque capacitivos têm as características de alta transparência e resposta rápida, tornando-os adequados para aplicações que requerem interação directa.
Especificações mecânicas
| Parâmetro | Especificações | Unidade |
| Número do modelo | SFTO1330SM-7191ACT | |
| Tamanho da tela | 13.3 (diagonalmente) | polegada |
|
dimensões de contorno |
327.2 x 215.2 x 6.55 |
mm |
| Área activa | 293.76H) ×165.24 ((V) | mm |
| Formato de pixels |
1920 ((H) ×1080 ((V) (1 pixel = R + G + B ponto) |
pixel |
| Pitch de pixels | 0.153 ((H) x 0,153 (V) | mm |
| Configuração de pixels | Faixa vertical R, G, B | |
| Modo de exibição | Normalmente preto | |
| Tratamento da superfície do polarizador frontal | Revestimento antirreflexo: (3H) | |
| Ecrã táctil | Painel de toque capacitivo projetado |
ProdutoDesenho
Definição do pin de interface
| Número do PIN. | Símbolo | O/O | Função |
| 1 | CABC_EN / NC | - | Reservado para CD |
| 2 | H_GND | P | Bala de alta velocidade |
| 3 | Faixa 1_N | Eu... | Linha de ligação de sinal complementar 1 |
| 4 | Faixa 1_P | Eu... | Faixa de ligação de sinal 1 |
| 5 | H_GND | P | Bala de alta velocidade |
| 6 | Faixa 0_N | Eu... | Faixa de ligação de sinal complementar 0 |
| 7 | Faixa 0_P | Eu... | Faixa de ligação de sinal verdadeiro 0 |
| 8 | H_GND | P | Bala de alta velocidade |
| 9 | Auxílios de apoio | Eu... | Canal auxiliar de sinal verdadeiro |
| 10 | Auxílio-desenvolvimento | Eu... | Canal auxiliar do sinal complementar |
| 11 | H_GND | P | Bala de alta velocidade |
| 12 | LCD_VDD | P | Lógico LCD e potência do condutor (3,3 V) |
| 13 | LCD_VDD | P | Lógico LCD e potência do condutor (3,3 V) |
| 14 | NC | Eu... | Reservado ao fabrico de LCD |
| 15 | LCD_GND | P | Lógica LCD e aterramento do condutor |
| 16 | LCD_GND | P | Lógica LCD e aterramento do condutor |
| 17 | HPD | O | Pin de sinal HPD |
| 18 | LED-1 | P | Terra de luz de fundo |
| 19 | LED-2 | P | Terra de luz de fundo |
| 20 | LED-3 | P | Terra de luz de fundo |
| 21 | LED-4 | P | Terra de luz de fundo |
| 22 | BL ENABLE | Eu... | Luz de fundo ligada/desligada |
| 23 | BL PWM DIM | Eu... | Sistema PWM |
| 24 | SCL/NC | - | Reservado ao fabrico de LCD |
| 25 | SDA/NC | - | Reservado ao fabrico de LCD |
| 26 | BL PWR | P | Potência da luz de fundo |
| 27 | BL PWR | P | Potência da luz de fundo |
| 28 | BL PWR | P | Potência da luz de fundo |
| 29 | BL PWR | P | Potência da luz de fundo |
| 30 | NC | - | Reservado ao fabrico de LCD |
PCAB USB Pin Definição
1 VCC
2 USB-
3 USB+
4 GND
Classificações máximas absolutas
| Parâmetro | Símbolo | Minha. | Max. - O quê? | Unidade | Observações |
| Voltagem da fonte de alimentação da luz de fundo | HVDDOUT | - | - | V | Ta = 25 °C Nota 1 e 2 Observações |
| Corrente LED de luz de fundo | IHVDD | - | - | mA | |
| Voltagem inversa de luz de fundo LED | VR | - | - | V | |
| Temperatura de funcionamento | TOP | - 10 | 60 | °C |
Ta = 25 °C Nota 1&2 |
| Temperatura de armazenamento | TST | - 20 | 60 | °C | |
| Humidade ambiente de funcionamento | Salta. | - | 90 | % RH | |
| Umidade de armazenamento | Hst | - | 90 | % RH | |
| Requisito de liberação de calor | Trls | 15 | °C | ||
Especificações eletrónicas do TFT LCD
| Parâmetro | Símbolo | Classificações | Unidade | ||
| MIN | TYP | Max. | |||
| Voltagem de entrada da fonte de alimentação | V DD | 3.0 | 3.3 | 3.6 | V |
| Corrente de alimentação | IDD | - | - | - | mA |
| Voltagem da fonte de alimentação do condutor LED | HVDD | 2.7 | 24 | V | |
| Corrente de alimentação do condutor LED | IHVDD | 20 | - | mA | |
| Consumo de energia LED | PLED | 2.7 | W | ||
| Voltagem de limiar de entrada positiva | VIT+ | +100 | mV | ||
| Voltagem de limiar de entrada de saída negativa | VIT- | - 100 | mV | ||
| Voltagem de modo comum de entrada diferencial | Vcom | TBD | V | ||
Especificações eletrónicas de luz de fundo
| Parâmetro | Símbolo | Minha. | Tipo. | Max. - O quê? | Unidade |
| Tensão de alimentação | VBL | 5 | 12.0 | 37 | V |
| Corrente de alimentação para luz traseira | ILED | 6 |
- |
25 | mA |
| Fornecimento de energia para luz traseira | PLED | 0.18 | - | 5.55 | W |
| Voltagem do sinal luminoso modulada | VPWM H | 1.2 | - | 5.0 | V |
| VPWM L | 0 | - | 0.6 | V | |
| Relação de função de controlo de brilho | Função | 1 | - | 100 | % |
| Frequência de controlo do brilho | fPWM | 100 | - | 1,600 | KHz |
| LED-BL ON/OFF Alta tensão | VCNTH | 1.2 | 5.0 | V | |
| LED-BL ON/OFF baixa tensão | VCNTL | 0 | - | 0.6 | V |
| Duração de vida do LED | - | 30,000 | 40,000 | - | h |

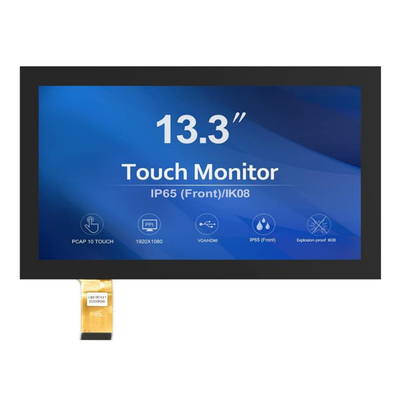

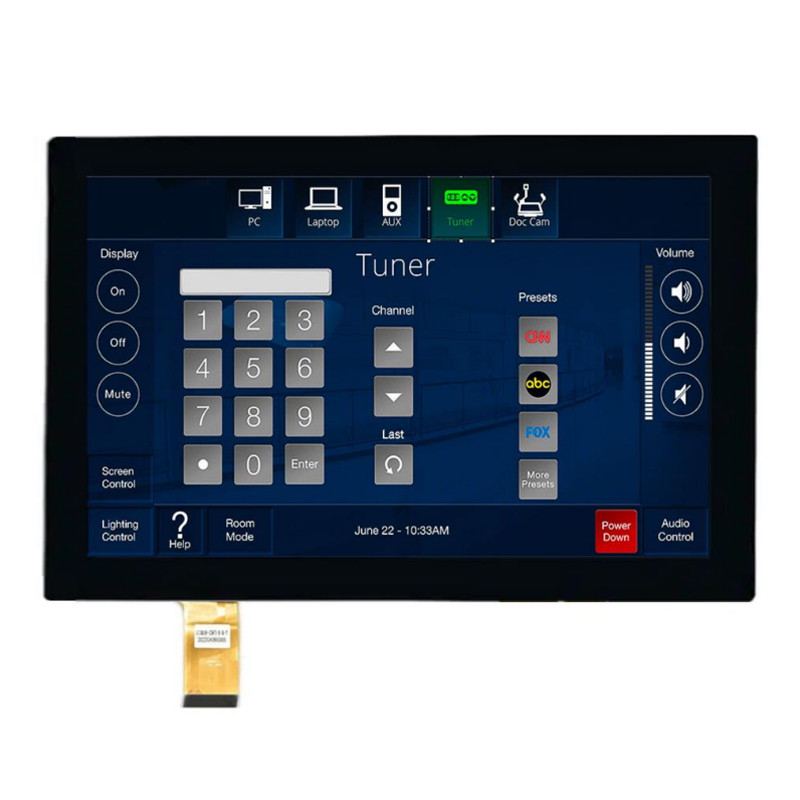

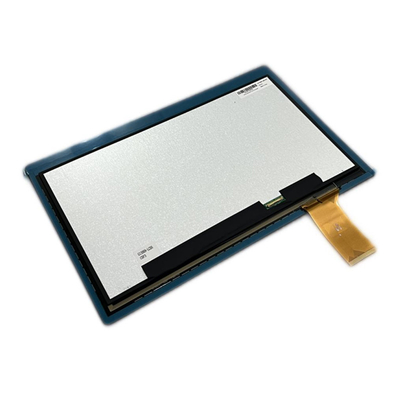

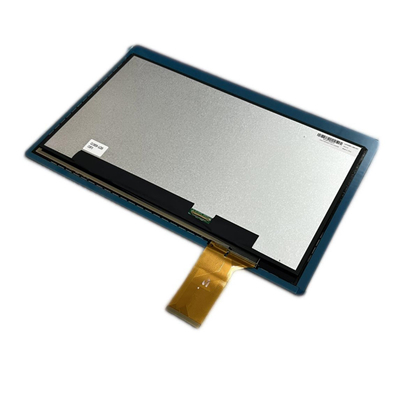

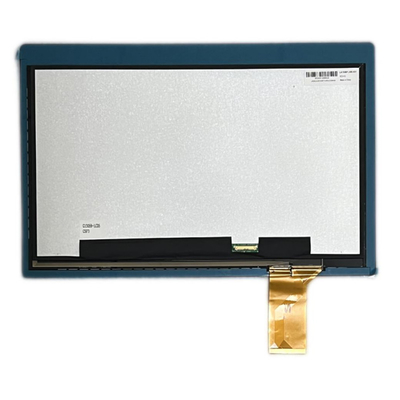

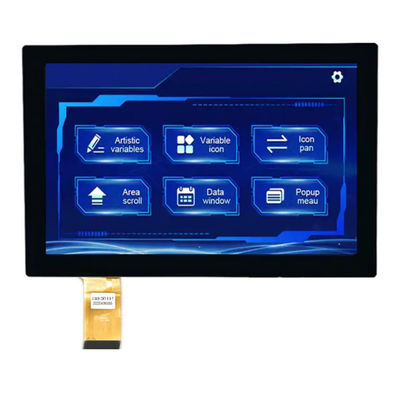

Imagem do produto
