Detalhes do produto:
|
| Palavras-chave: | 21Display TFT PCAP de 0,5 polegadas | Resolução: | pixéis 1920*1080 |
|---|---|---|---|
| Tamanho do LCD: | 495.6 x 292,2 x 10,57 (w/o Touch) | LCD com toque: | 526 x 324 x 15.16 (com toque) |
| Área ativa: | 476.064 ((H) x 267.786 ((V) | Interface LCD: | LVDS |
| Interface CTP: | USB | Ecrã táctil: | CTP |
| Luminância de superfície: | 1000 cd/m2 | Temperatura operacional.: | -0°C a +50°C |
| Temperatura de armazenamento.: | -20℃ a +60℃ | Tipo de exibição: | Ângulos de visão completos do IPS |
| Tratamento de superfície: | Embaçamento 25%, 3H | Relação de contraste: | 1000 |
| Mostrar cor: | 16,7 M | Duração de vida do LED: | 30.000 horas |
| Certificado: | ISO 9001:2015 / ISO 14001:2015 | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | 21Exibição LCD TFT de 0,5 polegadas,Visor LCD TFT legível à luz do sol |
||
** Descarregar folha de dados **
SFTO2150SM-7048A3CT Especificação.pdf
Sobre este item SFTO2150SM-7048A3CT

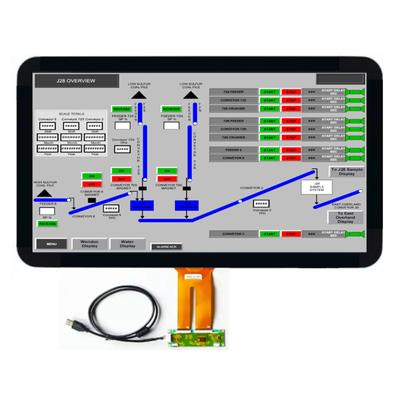

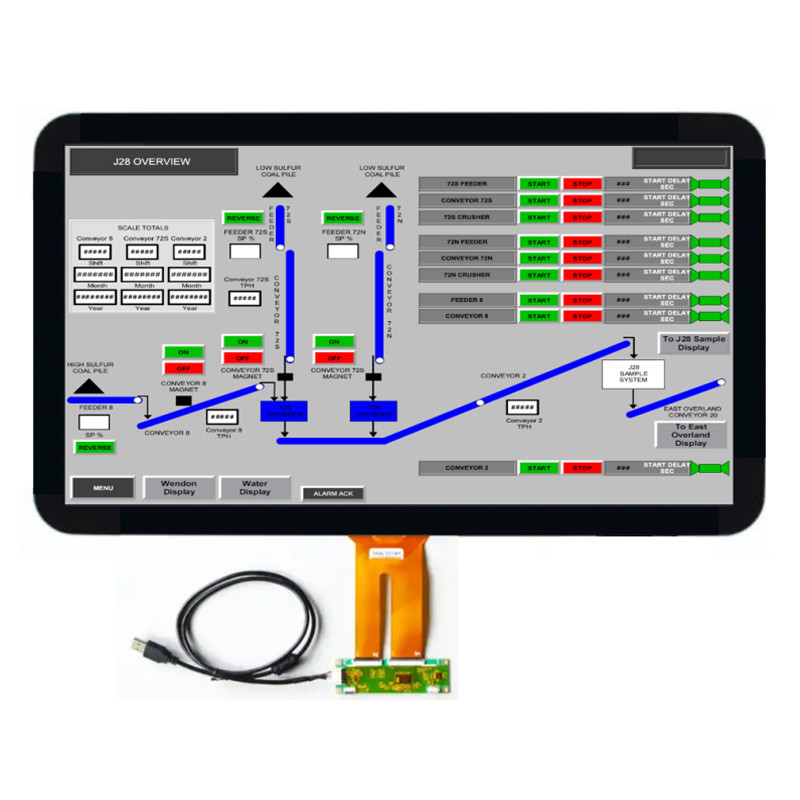

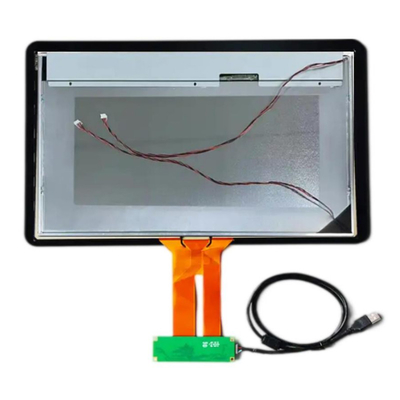

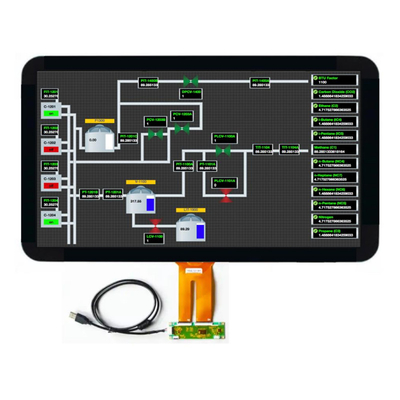

A seguir está uma introdução do produto para uma tela LCD TFT de 21,5 polegadas:
Tamanho e Resolução: Este ecrã LCD TFT de 21,5 polegadas tem uma resolução Full HD de 1920x1080 pixels, fornecendo uma exibição de imagem clara e delicada.
Tipo de exibição:A adoção da tecnologia de exibição IPS (In Plane Switching) garante uma cor e um brilho consistentes de todos os ângulos.
Ecrã táctil:com tela sensível ao toque capacitiva USB; Suporte a tela sensível ao toque capacitiva personalizada (CTP) para melhorar a interação do usuário e a conveniência operacional.
Interface:Equipado com interface LVDS, com suporte a 30 conexões PIN para garantir a transmissão de dados de alta velocidade.
Brilho e visibilidade:O brilho atinge 1000 cd/m2, o que permite manter a visibilidade clara mesmo sob luz solar direta, tornando-o muito adequado para ambientes externos ou luminosos.
Temperatura de funcionamento e de armazenamento:A faixa de temperatura de funcionamento é de -0~+50 °C e a faixa de temperatura de armazenamento é de -20~+60 °C, satisfazendo as necessidades de utilização em várias condições ambientais.
Áreas de aplicação:Adequado para vários cenários de aplicação, tais como outdoors interativos, sinalização digital, sistemas de ponto de venda, exibições educativas, etc.
Serviços personalizados:Fornecer soluções personalizadas para telas sensíveis ao toque capacitivas ou resistivas com base nas necessidades do cliente.
Conformidade dos materiais:Os materiais cumprem as normas RoHS, garantindo a protecção do ambiente e a segurança dos utilizadores.
Controle de qualidade:O produto tem implementado uma série de medidas de controlo da qualidade, incluindo controlo do processo de produção, equipamento de ensaio automatizado, ensaio manual, inspecção da amostragem, sistema de gestão da qualidade,e supervisão e inspecção por terceiros, para garantir a qualidade dos produtos.
Apoio técnico e serviços:Fornecer serviços de suporte técnico de alta qualidade, incluindo bibliotecas de códigos de exemplo, manuais de dados de IC, downloads de especificações de produto e suporte de soluções,Para ajudar os clientes a atingir requisitos de exibição únicos.
Este ecrã LCD FHD TFT de 21,5 polegadas é uma escolha ideal para várias aplicações comerciais e industriais devido à sua alta resolução, alto brilho e boa adaptabilidade ambiental.
Características
21.5 polegadas TFT Display é um módulo Tipo Reserva
21.5 polegadas TFT LCD é com interface LVDS
21.5 polegadas PCAP TFT Display tem resposta de alta velocidade
21.5 polegadas Touch TFT Screen tem 6-bit (Hi-FRC) profundidade de cor, Display 16,7M cores
21.5 polegadas LCD Display módulo tem incorporado tipo de borda (LED) luz de fundo
21.5 polegadas TFT é compatível com RGB98% e NTSC45% (NTSC72% também está disponível)
21Ecrã TFT de 0,5 polegadas tem alta relação de luminosidade e contraste, baixa reflexão e grande ângulo de visão
21O ecrã TFT PCAP de 0,5 polegadas tem apenas DE (data enable)
21.5 polegadas tela industrial é Rohs e Halogen livre
21.5 polegadas TFT industrial é TEO 6.0, ES6.0 Conforme
21.5 polegadas LCD Touch tem função de correção Gamma
| Palavras chave: | 21Display TFT PCAP de 0,5 polegadas |
| Resolução: | 1920*1080 pixels |
| Interface LCD: | LVDS |
| Tamanho do LCD: | 495.6 x 292,2 x 10,57 mm (sem toque) |
| LCD com toque: | 526 x 324 x 15,16 mm (com toque) |
| Área ativa: | 476.064 ((H) X 267.786 ((V) Mm |
| Interface CTP: | USB |
| Luminância superficial: | 1000 Cd/m2 |
| Ecrã táctil: | CTP (Ecrã táctil capacitivo projetivo) |
| Temperatura de funcionamento: | -10°C a +60°C |
| Temperatura de armazenamento: | -20°C a +60°C |
| Tipo de exibição: | IPS Ângulos de visão completos |
| Relação de contraste: | 1000 |
| Duração de vida do LED: | 30000 horas |
| Tratamento de superfície: | Neblina 25%, 3H |
| Cor de exibição | 16.7 M |
| Certificado: | ISO 9001:2015 / ISO 14001:2015 |
| Conformidade: | Compatível com o REACH & RoHS |
Desenho mecânico
Definição do pin de interface
| Número do PIN. | Símbolo | Descrição |
| 1 | RxO0- | Introdução de dados diferenciais LVDS negativos (dados impares) |
| 2 | RxO0+ | Dados de entrada de diferencial LVDS positivos (dados impares) |
| 3 | RxO1- | Introdução de dados diferenciais LVDS negativos (dados impares) |
| 4 | RxO1+ | Dados de entrada de diferencial LVDS positivos (dados impares) |
| 5 | RxO2- | Introdução de dados diferenciais LVDS negativos (dados impares) |
| 6 | RxO2+ | Dados de entrada de diferencial LVDS positivos (dados impares) |
| 7 | GND | Terra |
| 8 | RxOCLK- | Entrada de relógio diferencial LVDS negativo (relógio ímpar) |
| 9 | RxOCLK+ | Input de relógio diferencial LVDS positivo (relógio impar) |
| 10 | RxO3- | Introdução de dados diferenciais LVDS negativos (dados impares) |
| 11 | RxO3+ | Dados de entrada de diferencial LVDS positivos (dados impares) |
| 12 | RxE0- | Introdução de dados diferenciais LVDS negativos (dados pares) |
| 13 | RxE0+ | Introdução de dados de diferencial LVDS positivos (dados pares) |
| 14 | GND | Terra |
| 15 | RxE1- | Introdução de dados diferenciais LVDS negativos (dados pares) |
| 16 | RxE1+ | Introdução de dados de diferencial LVDS positivos (dados pares) |
| 17 | GND | Terra |
| 18 | RxE2- | Introdução de dados diferenciais LVDS negativos (dados pares) |
| 19 | RxE2+ | Introdução de dados de diferencial LVDS positivos (dados pares) |
| 20 | RxECLK- | Input de relógio diferencial LVDS negativo (relógio par) |
| 21 | RxECLK+ | Input de relógio diferencial LVDS negativo (relógio par) |
| 22 | RxE3- | Introdução de dados diferenciais LVDS negativos (dados pares) |
| 23 | RxE3+ | Introdução de dados de diferencial LVDS positivos (dados pares) |
| 24 | GND | Terra |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | Não há ligação. |
| 28 | VDD | Voltagem de entrada da fonte de alimentação |
| 29 | VDD | Voltagem de entrada da fonte de alimentação |
| 30 | VDD | Voltagem de entrada da fonte de alimentação |
PCAB USB Pin Definição
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
Características elétricas
| Parâmetro | Símbolo | Min. | Tipo Max | Unidade | |
| Tensão de alimentação | VDD | 4.5 | 5.0 | 5.5 | V |
| Corrente de alimentação | IVDD | 500 | 1200 | mA | |
| Corrente de correria | IRUSH | 2.0 | 3.0 | A | |
| Voltagem de onda de entrada admissível | VRF | 300 | mV | ||
| Voltagem de limiar de entrada diferencial de alto nível | VIH | +100 | mV | ||
| Voltagem de limiar de entrada diferencial de baixo nível | VIL | - 100 | mV | ||
| Voltagem de entrada diferencial | VID | 200 | 600 | mV | |
| Voltagem de entrada | VBL_I | -Não.3 | VDD+0.3 | mV | |
| Voltagem de modo comum de entrada diferencial | VCM | 1.0 | 1.2 | 1.5 | |
| Consumo de energia | Doenças venéreas | 2.5 | 6 | W | |
Características ópticas
| Parâmetro | Condições | Minha. | Tipo. | Max. - O quê? | Unidade | |
|
Ângulo de visão (CR>10) |
Horizontal | θL | 85 | 89 | - |
grau |
| θ R | 85 | 89 | - | |||
| Vertical | θT | 85 | 89 | - | ||
| θB | 85 | 89 | - | |||
| Relação de contraste | Centro | 700 | 1000 | - | - | |
| Tempo de resposta | Tr+Td | - | 14 | 20 | ms | |
|
Cores CF Cromaticidade (CIE1931) |
X vermelho |
Tipo -0.03 |
0 |
Tipo +0.03 |
0 | |
| Vermelho y | - | - | ||||
| X verde | - | - | ||||
| Verde y | - | - | ||||
| Azul x | - | - | ||||
| Azul e | - | - | ||||
| X branco | 0.323 | - | ||||
| Branco y | 0.379 | - | ||||
| Centro Luminância de branco | A.I. | 800 | 1000 | cd/m | ||
| Conversas cruzadas | Ct | 2.0 | % | |||
Pponto IMagia
Instalações de fábrica e certificados
Ecrã táctil de capacidade projetada (PCAP)
A tecnologia de toque capacitivo projetado (PCAP) oferece uma resposta rápida e sensível e uma fiabilidade de nível profissional combinada.
A tecnologia projetada capacitive touch screen é projetada para aplicações industriais, médicas e automotivas rigorosas.que é uma solução integrada incorporada que ajuda a simplificar a cadeia de fornecimento e montagem.
Vidro de cobertura:
1Forma: tamanhos, formas, tratamentos de bordas, furos e recortes sob medida
2. Cor: Impressão de seda, logotipo
3Material de vidro: vidro Gorilla, vidro temperado, PMMA
4Tratamentos: Espelho, AG, AR, AF
Sensor:
1Material do sensor: vidro, filme, filme+filme
2FPC: Design de forma opcional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix e assim por diante
4Interface: I2C, USB, RS232
