4.3 polegadas TFT LCD Display China Fabricante Fornecedor, 4.3 polegadas Paisagem TFT LCD Modulo Com 350 Nits de brilho

4.3 polegadas TFT LCD Display China Fabricante Fornecedor, 4.3 polegadas Modulo TFT LCD Paisagem Com 350 Nits de brilho Introdução ao produto

SFTC430B-7082B1-CT é um módulo LCD TFT IPS Full Viewing Angle de tamanho diagonal de 4,3 polegadas com resolução de 480x272 pixels.Inclui as funções do IC do controlador e do condutor, suporta interface RGB, tensão de alimentação (Vdd) variam de 3,0V a 3,6V. Este módulo é com IPS ângulo de visão completo ((80/80/80/80), e a relação de aspecto é 16:9.
O módulo SFTC430B-7082B1-CT TFT LCD Display é o modo paisagem com brilho de 350 nits.SFTC430B-7082B1-CT pode funcionar a temperaturas de -20°C a +70°CAs suas temperaturas de armazenagem variam de -30°C a +80°C.
Aplicação
Amplamente utilizado em máquinas de café, fornos de microondas, scanners, automação doméstica, sistema de controle de acesso, equipamentos de monitoramento, analisadores, sistema de segurança, sistema de irrigação de jardim, terminal POS, Cash Reader,etc..

Vantagens do produto
1.IPS ângulo de visão completo ((80/80/80/80). Muito bom ângulo de visão. Perfeito para diferentes tipos de aplicações, independentemente de colocar em cima, ou sobre a mesa, ou usado portátil, etc.
2Excelente desempenho de exibição da cor de fundo, luminosidade, ângulo de visão e intensidade, etc.
3Outra versão de 4,3 polegadas, pode ser operada a temperaturas de -30°C a +80°C para aplicações industriais.
4.Flexível para ter com ou sem tela sensível ao toque resistiva. Podemos apoiar o design de CTP customizado ((panel sensível ao toque capacitivo) para os clientes também. FPC também é personalizável.
5.Solução de baixo custo entre os mesmos tipos na indústria LCD.
6- Fácil de instalar e de manter.

4.3 polegadas TFT LCD Display China Fabricante Fornecedor, 4.3 polegadas Paisagem TFT LCD Modulo Com 350 Nits brilho Desenho do Produto

Definição do pin de interface

Limite máximo absoluto

Luz de fundo Características elétrico-ópticas

Teste de fiabilidade

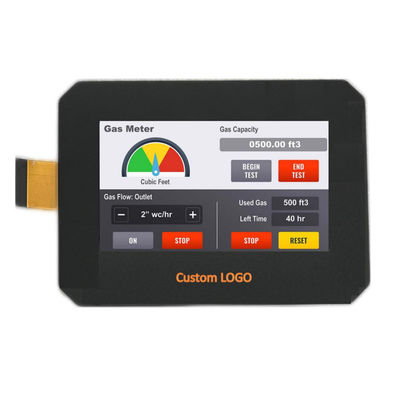

4.3 polegadas TFT LCD Display China Fabricante Fornecedor, 4.3 polegadas Paisagem TFT LCD Modulo Com 350 Nits brilho Imagem do produto

Gestão da Qualidade

1Política de qualidade
Fornecer uma qualidade sólida e entregar as mercadorias a tempo;
Satisfazer as exigências dos clientes com melhoria contínua
2. Política de SSE
Observar as leis e regulamentos e prevenir e controlar a poluição;
Tentar reduzir as emissões e conservar e utilizar plenamente os recursos;
Melhorar a sensibilização para a protecção do ambiente e melhorar continuamente o ambiente;
3Medidas adoptadas
Tornará transparente a sua política de qualidade e melhorará a sensibilização dos trabalhadores para a qualidade através da formação e da educação;
Ao implementar a gestão do 5S, o local de trabalho e de produção ficará organizado e organizado e os funcionários bem formados;
Assegurará que o sistema de garantia da qualidade ISO9001 abrange todas as fases que afetam a qualidade dos produtos e serviços antes de os incorporar à gestão e controlo regulamentados e processuais;
Com base na premissa de que a qualidade é garantida, reduzirá os custos de produção, incluindo a redução dos custos das matérias-primas, e melhorará a eficiência da produção e da gestão.

Instalações de fábrica e certificados

Ecrã LCD com toque

1.1 Ecrã táctil resistivo
Antes do advento do iPhone, eram usadas quase exclusivamente telas sensíveis ao toque, que usavam sensores de pressão para controle de detecção de contato,com um comprimento de 80 mm ou mais, mas não superior a 50 mm,.

A parte principal do ecrã táctil resistivo é um ecrã de filme resistivo que é muito bem combinado com a superfície do ecrã, que é um filme composto de várias camadas,que utiliza uma camada de vidro ou uma placa de plástico duro como camada de base, e a superfície é revestida com uma camada condutora de óxido metálico transparente (resistência condutiva transparente), que é coberta com uma camada de endurecimento da superfície exterior,camada de plástico lisa e anti-roubamento, e a sua superfície interior é igualmente revestida por um revestimento,e há muitos pequenos (menos de 1/1000 polegada) pontos de isolamento transparente entre eles para separar as duas camadas de isolamento camada condutoraQuando o dedo toca o ecrã, as duas camadas de camadas condutoras estão em contacto no ponto de toque, e a resistência muda, gerando um sinal nas direcções X e Y,que é então enviado para o controlador touch screenO controlador detecta este contacto, calcula a posição de (X,Y) e simula o comportamento do rato com base na posição obtida.Este é o princípio mais básico da tecnologia resistiva de telas sensíveis ao toque.

A tela sensível ao toque usada pelo autor é uma tela sensível ao toque resistiva, e seu próprio chip de controle de tela sensível ao toque é o XPT2046 (na parte de trás do ecrã LCD U1 está o chip).O XPT2046 é um controlador de tela sensível ao toque de 4 fios (comunicação SPI) com um conversor A/D de aproximação passo a passo de taxa de execução de 125KHz de resolução de 12 bits. O XPT2046 suporta interfaces de I/O de baixa tensão de 1,5 V a 5,25 V. O XPT2046 pode detectar a posição do ecrã pressionado realizando duas conversões A/D,e para além da medição da pressão aplicada ao ecrã táctilO intervalo de temperatura de funcionamento é de -40°C a +85°C.

O chip é totalmente compatível com o ADS7843 e o ADS7846, e pode consultar a ficha de dados destes dois chips para uma utilização pormenorizada deste chip.
Notas:

(1) Ao utilizar o chip XPT2046, utilizar directamente a comunicação SPI (software e hardware) para ler a saída de dados de 12 bits do terminal MISO,e depois ler as coordenadas X e Y através de operações de conversão de coordenadas e filtragem(Isso pode ser visto no processo de programação)

(2) Devido às suas propriedades físicas especiais, a utilização básica de uma tela sensível ao toque resistiva exige a calibragem do erro de toque,mas os dados de calibração de tela resistiva do mesmo tipo de LCD são aproximadamente;

(3) Devido à existência de um mecanismo que necessita de ser calibrado para telas sensíveis ao toque resistivas, é geralmente necessário calibrá-lo antes da utilização.Podemos usar 24CXX (EEPROM) para salvar os parâmetros de compensação de calibração, e então não precisamos recalibrar cada vez que ligamos o computador; (Como último recurso, considerando o custo,é realmente possível salvar os dados de calibração em flash - não muito recomendado);

Vantagens da tela sensível ao toque resistiva: alta precisão, baixo preço, forte capacidade anti-interferência e boa estabilidade.
Desvantagens da tela sensível ao toque resistiva: fácil de arranhar, transmissão da luz não é muito boa, e não suporta multi-touch (requer correção de data,Caso contrário, o deslocamento não é pequeno)

1.2 Ecrã sensível ao toque capacitivo
Hoje em dia, quase todos os telefones inteligentes, incluindo tablets, usam tela capacitiva como tela sensível ao toque, a tela capacitiva é o uso de sensores do corpo humano para controle de detecção de contato,Nenhum contacto directo ou apenas ligeiro, detectando a corrente induzida para localizar as coordenadas de toque. (Atualmente, a tela sensível ao toque capacitiva básica é a principal)

Existem dois tipos principais de telas sensíveis ao toque capacitivas:

1) Ecrã sensível ao toque capacitivo.

A tecnologia de ecrãs sensíveis ao toque capacitivos de superfície utiliza ITO (óxido de índio e estanho,um material condutor transparente) filme condutor para detectar o comportamento do toque da superfície da tela através da detecção de campos elétricosMas as telas sensíveis ao toque capacitivas de superfície têm algumas limitações, elas só podem reconhecer um dedo ou um toque.

2) Ecrã táctil capacitivo projetado.

As telas sensíveis ao toque capacitivas projetadas são sensores que usam eletrodos de tela sensível ao toque para emitir linhas de campo eletrostático.Existem dois tipos de capacitância que são geralmente usados na tecnologia de detecção capacitiva projetada: autocapacitância e capacidade de interação.

A autocapacitância, também conhecida como capacitância absoluta, é o método mais amplamente usado, e a autocapacitância geralmente se refere à capacitância composta por um eletrodo de varredura e terra.Na superfície do vidro, existem elétrodos de varredura transversais e longitudinais feitos de ITO, e entre estes elétrodos e o solo formam um pólo capacitivo.um condensador é adicionado paralelamente ao circuito, alterando assim a capacidade total da linha de digitalização.

A capacitância de interação, também conhecida como capacitância de envergadura, forma uma capacitância na interseção dos eletrodos transversais e longitudinais do ITO na superfície do vidro.O método de varredura de capacidade interativa é varrer a mudança de capacidade em cada interseção para determinar a posição do ponto de contatoQuando tocado, irá afetar o acoplamento de elétrodos adjacentes, alterando assim a capacitância na intersecção,e o método de varredura da capacitância interativa pode detectar o valor de capacitância de cada interseção e a mudança de capacitância após tocar, por isso requer um tempo de varredura mais longo do que o método de varredura de autocapacitância, e precisa de varrer e detectar eletrodos X * Y.todas utilizam tecnologia capacitiva interactiva. (O LCD da placa de elite atômica pontual do autor é uma tela sensível ao toque capacitiva)

A tela sensível ao toque capacitiva transmissora utiliza duas colunas de eletrodos nas colunas vertical e horizontal para formar uma matriz sensorial para o toque sensível.o elétrodo do eixo X e o elétrodo do eixo YO eletrodo na imagem é realmente transparente, e está aqui para a conveniência de todos.A precisão e a resolução do ecrã capacitivo do eletrodo transparente nos eixos X e Y estão relacionadas com o número de canais nos eixos X e Y., e quanto mais canais, maior a precisão.
