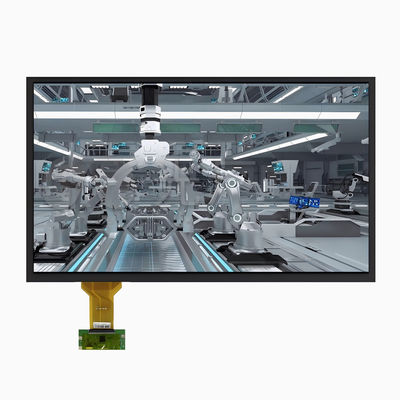

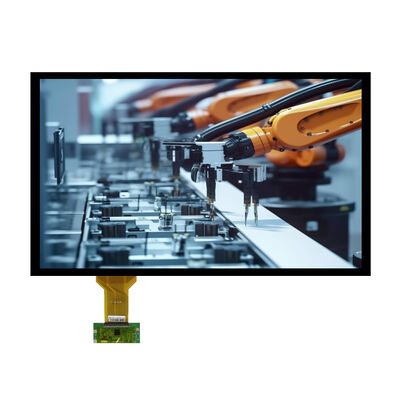

Detalhes do produto:
|
| Produto: | TFT LCD Display | Tamanho da tela: | 13,3 polegadas (diagonal) |
|---|---|---|---|
| Resolução: | 1920 (H) x 1080 (V) Full HD | Brilho: | 2.000 cd/m² (lêndeas), alto brilho |
| Interface: | eDP – 2 pistas | Tela sensível ao toque (CTP): | Vidro-vidro PCAP opcional |
| Parte superior:: | -20°C a +70°C (Temperatura Ampla) | Ângulo de visão: | 89° em todas as direções (CR > 10) |
| Gama de cores: | 72% NTSC (Típico) | tipo de painel: | a-Si TFT, normalmente preto, IPS |
| Principais aplicações: | IHM industrial, médica, POS | Conformidade: | REACH, RoHS, livre de halogênio |
| Destacar: | 13.3 polegadas 2000 nits TFT LCD,Exibição industrial FHD eDP,Display de alto brilho legível à luz solar |
||
Rompa a barreira do brilho – 2.000 nits de desempenho legível à luz solar
Os monitores TFT padrão operam com 200–500 nits, adequados para ambientes internos controlados, mas virtualmente ilegíveis sob a luz solar direta. O SFTO1330WN-7432A-CT2 da Saef Technology Limited supera essa limitação, proporcionando um brilho típico impressionante de 2.000 cd/m² – quatro a dez vezes maior que os painéis convencionais. Este módulo Full HD de 13,3 polegadas foi projetado para engenheiros que se recusam a comprometer a visibilidade externa, a durabilidade industrial ou a flexibilidade de integração.
Conquiste a luz ambiente com engenharia de alto brilho
Com 2.000 nits, esta tela produz imagens vibrantes e nítidas, mesmo sob luz solar direta. A relação de contraste de 1000:1 garante pretos profundos e brancos brilhantes, enquanto os ângulos de visão ultra-amplos de 89° mantêm a precisão e a legibilidade das cores a partir de qualquer perspectiva. Seja implantado em quiosques externos, sistemas de navegação marítima ou painéis de controle industriais, este módulo transforma condições de iluminação desafiadoras em uma vantagem visual.
Construído para o mundo real – robusto, confiável e pronto
TO painel de toque capacitivo projetado integrado apresenta vidro de cobertura quimicamente reforçado com dureza de lápis ≥6H, tratamento anti-reflexo (10% de neblina) e proteção de superfície anti-UV. O controlador de toque ILI12511 suporta operação de 3,3 V e 5 V com interfaces I²C, USB ou UART, proporcionando desempenho de toque confiável mesmo em neblina ou com gotículas de água superficial. Operando de -20°C a +70°C e armazenamento de -30°C a +80°C, este módulo é certificado para os ambientes mais severos.
Especificações Técnicas para Integração de Sistemas
| Parâmetro | Valor |
|---|---|
| Área Ativa | 293,76 mm × 165,24 mm |
| Distância entre pixels | 0,153 mm × 0,153 mm |
| Exibir cores | 16,7 milhões |
| Interface | eDP 2 pistas |
| Frequência do relógio | 100–147,8 MHz |
| Taxa de quadros | 60Hz |
| Tipo de luz de fundo | LED iluminado nas bordas |
| Tensão da luz de fundo | 27V–33V (tip. 30V) |
| Corrente de luz de fundo | 600mA total (300mA por string) |
| Vida útil do LED | 40.000 horas |
| Controlador de toque | ILI12511 |
| Interface de toque | I²C / USB / UART (selecionável) |
| Tensão de toque | 3,3 V ou 5 V (selecionável) |
Personalização e suporte de engenharia
Embora este módulo seja uma solução completa de display-touch-driver, a Saef oferece opções semi-personalizadas e totalmente personalizadas para atender exatamente às suas necessidades:
Personalização óptica: ajuste os níveis de brilho, acabamento anti-reflexo ou adicione revestimento anti-impressão digital (AF)
Modificações mecânicas: Dimensões de contorno personalizadas, comprimento do FPC ou posições dos furos de montagem
Atualizações de toque: integre diferentes controladores de toque ou suporte à funcionalidade de toque com luva
Adaptação de interface: modifique a contagem de pistas eDP ou adicione opções de saída LVDS
Ajuste de firmware: personalize o idioma OSD, o mecanismo de cores ou as configurações de DCR
Por que 2.000 lêndeas são importantes
O limite de 2.000 nits é a referência do setor para legibilidade real sob luz solar. Enquanto as telas de 1.000 nits oferecem visibilidade parcial, 2.000 nits garantem uma visualização nítida e sem esforço, mesmo sob o sol mais forte do verão. Este módulo oferece esse desempenho sem consumo excessivo de energia ou problemas térmicos, graças à engenharia avançada de retroiluminação LED.
Projetado por Engenheiros, para Engenheiros.
Na Saef, fazemos parceria com equipes de engenharia desde o conceito até a produção – fornecendo documentação técnica detalhada, amostras de avaliação e suporte de design responsivo para garantir que sua solução de display funcione perfeitamente em campo.
Dimensões Mecânicas
![]()
Dimensões mecânicas da tela sensível ao toque
![]()
Avaliações Máximas Absolutas
| Parâmetro | Símbolo | Min. | Máx. | Unidade |
| Temperatura operacional | PRINCIPAL | +20 | +70 | ℃ |
| Temperatura de armazenamento | TST | -30 | +80 | ℃ |
| Umidade ambiente operacional | Saltar | - | 90 | % UR |
| Umidade de armazenamento | Hst | - | 90 | % UR |
| Requisito de liberação de calor | Trls | 15 | ℃ | |
Características elétricas do módulo TFT LCD
|
Parâmetro |
Símbolo | Avaliações |
Unidade |
||
| MÍNIMO | TIPO | MÁX. | |||
| Tensão de entrada da fonte de alimentação | VDD | 3,0 | 3.3 | 3.6 | V |
| Corrente da fonte de alimentação | DDI | - | - | - | mA |
|
Fonte de alimentação do driver LEDTensão |
HVDD | 2.7 | 24 | V | |
|
Fonte de alimentação do driver LEDAtual |
IHVDD | 20 |
- |
mA | |
| Consumo de energia LED | PLED | 2.7 | C | ||
| Tensão limite de entrada positiva | VIT+ | +100 | mV | ||
| Tensão limite de entrada negativa | VIT- | -100 | mV | ||
| Tensão de modo comum de entrada diferencial | Vcom | A definir | V | ||
Características da unidade de retroiluminação
| Item | Símbolo | MÍNIMO | TIPO | MÁX. | UNIDADE |
Teste Doença |
| Tensão de alimentação | Vf | 27 | 30 | 33 | V | Se=300 máx 2 |
| Corrente de fornecimento | Se | - | 600 | - | mA | - |
| Tensão reversa | VR | - | - | 5 | V | 10uA |
| Dissipação de energia | PD | - | 18 | - | C | - |
| Uniformidade para LCM | - | 80 | - | - | % | Se=600mA |
| Vida | - | 40.000 | - | - | RH | Se = 600 mA |
| Cor da luz de fundo | Branco | |||||
Especificação CTP
| Categoria | Parâmetro | Especificação |
|
Em geral |
Estrutura | Tampa de Vidro + Vidro DITO |
| Fortalecimento da lente de cobertura | Fortalecido quimicamente | |
| Dureza da superfície da lente de cobertura |
≥6H (dureza do lápis) |
|
| Taxa de transmissão de luz | ≥85% | |
| Temperatura de operação | -20°C ~ +70°C, ≤85% UR | |
| Temperatura de armazenamento | -30°C ~ +80°C, ≤85% UR | |
|
Elétrica |
Interface | IIC/USB/UART |
| Toque IC | IL12511 | |
| Tensão da fonte de alimentação (VDD) |
3,3 V ou 5 V (selecionável) |
|
|
Resistência do hospedeiro (SDA/SCL) |
Configurável na placa-mãe |
|
| Ambiental | Condições Operacionais | Funcional em neblina/água superficial |
|
Superfície Propriedades |
Tinta de superfície | Anti-UV |
| Tratamento de superfície | Antirreflexo (névoa: 10%) | |
| Laminação LCD-TP | OCA (adesivo opticamente transparente) | |
| Conformidade | Padrões de Materiais | Compatível com RoHS e livre de halogênio |
