Detalhes do produto:
|
| Tamanho da tela: | 150,6 polegadas diagonal | brilho: | 1500 cd/m2 (tipo) |
|---|---|---|---|
| Resolução: | 1920×1080 FHD | Ângulo de visualização: | 85°/85°/85°/85° (RC≥10) |
| Temperatura operacional.: | -30°C a +85°C | Interface: | LVDS de dois canais de 40 pinos |
| Consumo de energia: | 4W (tipo) @ 3,3V | Taxa de contraste: | 800:1 (Tip) |
| Luz de fundo: | Barra de luz LED externa | LED Lifetime: | 24.35W, vida útil de 50.000 horas |
| Tratamento de superfície: | Anti-reflexo, Revestimento Duro 3H | Gama de cores: | 72% NTSC |
| Classificado para Vibração/ESD: | Conforme MIL-STD-202G | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Exibição LCD FHD TFT,Visor LCD TFT legível à luz do sol,Exibição LCD industrial legível à luz solar |
||
Visibilidade incomparável em ambientes difíceis
O SFTO1560RX-7312AN 15,6 "High-Brightness TFT LCD Display oferece luminosidade de 1500 nits para visibilidade cristalina sob luz solar direta.Este ecrã FHD (1920×1080) possui um revestimento duro anti-reflexo 3H e funciona perfeitamente a partir de -30°C a 85°C, sistemas de transporte e máquinas pesadas.
Principais vantagens técnicas
Durabilidade industrial:Passa nos testes de choque térmico (-30°C 85°C), vibração (10-55Hz) e ESD ± 12 kV.
Luz de fundo de longa duração:50Sistema de LED de 1000 horas com entrada de 45,1 V (tipo 540 mA).
Integração flexível:Interface LVDS com controlo de digitalização reversa (pin REV_SCAN) para montagem versátil.
Desempenho em cores verdadeiras:72% de gama de cores NTSC e relação de contraste de 800:1.
Confiabilidade certificada
Certificado ISO 9001/14001 e conforme com as normas da UE RoHS/REACH. Inclui garantia funcional de 1 ano.
Ideal para:
Sinalização digital exterior
Equipamento de construção civil e agrícola
Display do cockpit da aviação
Sistemas de navegação marítima
Dispositivos médicos
Solicitar uma amostra:Contacte a nossa equipa de apoio UE/EUA emSales2@saef.com.cnpara preços industriais e opções de personalização.
Especificações
| Ponto | Especificações | Unidade |
| Tamanho da tela | 15.6 real diagonal | |
| Abertura de Beael | 365.72x220.39x12.5 | mm |
| Número de pixels | 1920 x RGB x 1080 | pixel |
| Pitch de pixel | 00,17925 (H) x 0,17925 (V) | mm |
| Área de exibição | 344.16x193.59 | mm |
| Exibir cores | 16.7M | cor |
| Modo de transmissão | Normalmente preto. | - |
| Tratamento de superfície | Tipo AG, revestimento duro 3H, | - |
| Consumo de energia | Número total de células | |
| TC | 8100 | k |
| NTSC | 72 (tipo) | % |
Dimensões externas
![]()
Definição do pin de interface
| Pinhas | Nome | Descrição |
| 1 | NC | Não ligação, este pin deve estar aberto |
| 2 | NC | Não ligação, este pin deve estar aberto |
| 3 | NC | Não ligação, este pin deve estar aberto |
| 4 | NC | Não ligação, este pin deve estar aberto |
| 5 | NC | Não ligação, este pin deve estar aberto |
| 6 | NC | Não ligação, este pin deve estar aberto |
| 7 | NC | Não ligação, este pin deve estar aberto |
| 8 | NC | Não ligação, este pin deve estar aberto |
| 9 | NC | Não ligação, este pin deve estar aberto |
| 10 | NC | Não ligação, este pin deve estar aberto |
| 11 | LCD_VCC | Lógico LCD e potência do condutor 3,3 V |
| 12 | LCD_VCC | Lógico LCD e potência do condutor 3,3 V |
| 13 | LCD_VCC | Lógico LCD e potência do condutor 3,3 V |
| 14 | NC | Não ligação, este pin deve estar aberto |
| 15 | NC | Não ligação, este pin deve estar aberto |
| 16 | NC | Não ligação, este pin deve estar aberto |
| 17 | REV_SCAN |
Modo baixo → Normal. Alta → Reverso horizontal e vertical |
| 18 | RXO0- | Entrada de dados diferenciais LVDS negativos. |
| 19 | RXO0+ | Entrada de dados de diferencial LVDS positiva. |
| 20 | RXO1- | Entrada de dados de diferencial LVDS negativa. |
| 21 | RXO1+ | Entrada de dados de diferencial LVDS positiva. |
| 22 | RXO2- | Entrada de dados diferenciais LVDS negativos. |
| 23 | RXO2+ | Entrada de dados de diferencial LVDS positiva. |
| 24 | LCD GND | Lógica LCD e aterramento do condutor |
| 25 | RXOC- | Entrada de relógio diferencial LVDS negativa ( ímpar) |
| 26 | RXOC+ | Input de relógio diferencial LVDS positivo ( ímpar) |
| 27 | LCD GND | Lógica LCD e aterramento do condutor |
| 28 | RXO3- | Introdução de dados diferenciais LVDS negativos. |
| 29 | RXO3+ | Entrada de dados de diferencial LVDS positiva. |
| 30 | RXE0- | Entrada de dados diferenciais LVDS negativos. |
| 31 | RXE0+ | Entrada de dados de diferencial LVDS positiva. |
| 32 | RXE1- | Entrada de dados diferencial LVDS negativa. |
| 33 | RXE1+ | Entrada de dados de diferencial LVDS positiva. |
| 34 | LCD GND | Lógica LCD e aterramento do condutor |
| 35 | RXE2- | Entrada de dados diferencial LVDS negativa. |
| 36 | RXE2+ | Entrada de dados de diferencial LVDS positiva. |
| 37 | RXEC... | Entrada de relógio diferencial LVDS negativa (par) |
| 38 | RXEC+ | Input de relógio diferencial LVDS positivo (par) |
| 39 | RXE3- | Entrada de dados diferencial LVDS negativa, canal E3 (par) |
| 40 | RXE3+ | Entrada de dados de diferencial LVDS positiva. |

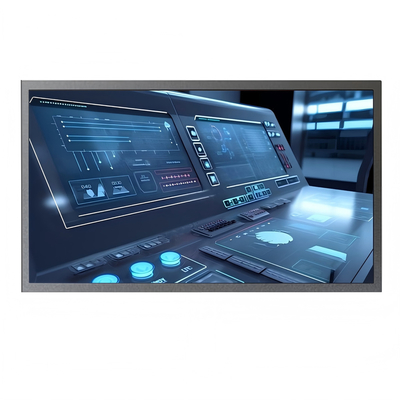

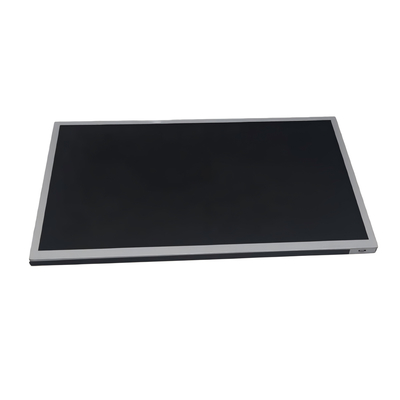

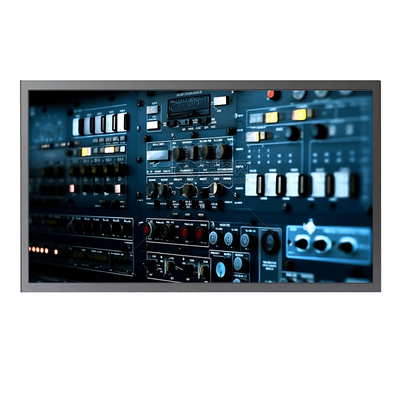

Imagem do produto
![]()
![]()
