13Módulo de exibição LCD TFT Industrial diagonal de 0,3 polegadas Full HD 1080p 1000nits Brilho Toque capacitivo Interface eDP

13Módulo de exibição LCD TFT Industrial diagonal de 0,3 polegadas Full HD 1080p 1000nits Brilho Toque capacitivo Interface eDP
13Módulo de exibição LCD TFT Industrial diagonal de 0,3 polegadas Full HD 1080p 1000nits Brilho Toque capacitivo Interface eDP 13Módulo de exibição LCD TFT Industrial diagonal de 0,3 polegadas Full HD 1080p 1000nits Brilho Toque capacitivo Interface eDP 13Módulo de exibição LCD TFT Industrial diagonal de 0,3 polegadas Full HD 1080p 1000nits Brilho Toque capacitivo Interface eDP

Imagem Grande :  13Módulo de exibição LCD TFT Industrial diagonal de 0,3 polegadas Full HD 1080p 1000nits Brilho Toque capacitivo Interface eDP

Detalhes do produto:
Lugar de origem: ShenZhen / China
Marca: SAEF
Certificação: ISO9001 / ISO14000
Número do modelo: SFTO1330SM-7208A3CT2
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 3 peças
Preço: The lowest market price guaranteed
Detalhes da embalagem: Pacote de exportação padrão
Tempo de entrega: 1 a 5 semanas
Termos de pagamento: PayPal, T/T, Western Union, Ali-Pay, WeChat Pay
Habilidade da fonte: 3000 mil por mês.

13Módulo de exibição LCD TFT Industrial diagonal de 0,3 polegadas Full HD 1080p 1000nits Brilho Toque capacitivo Interface eDP

descrição
Brilho: 1000 cd/m2 (Legível à luz solar) Tamanho da Tela: 13,3 polegadas na diagonal
Resolução: 1920×1080 Pixels (Faixa RGB) Temperatura de armazenamento.: -20°C a +70°C
Temperatura operacional.: -30°C a +80°C Tecnologia táctil: Painel de toque capacitivo
Interface: eDP 1.2 de 2 pistas (2,7 Gbps) Gamut de cores: 72% NTSC
Ângulos de visão: 85°/85°/85°/85° Duração de vida da luz de fundo: 50,000 Horas (LED, @25°C)
Tratamento de superfície: Revestimentos AG/AR/AF (Selecionáveis) Relação de Contraste: 800:1 (Típico)
Dureza da superfície: ≥ 6H (Anti-brilho, 10% de neblina) Opções de CI: EETI, ILITEK, Cypress, Goodix
Resistência ambiental: Operacional em Névoa/Umidade da Superfície Conformidade: RoHS, Livre de Halogéneo, ISO 9001/14001 (Certificado UE/EUA)
Destacar:

Módulo de exibição LCD TFT eDP

,

Módulo de exibição de LCD TFT industrial

,

Módulo de exibição de LCD TFT industrial



Display TFT de 1000 nits para visibilidade extrema



O SFTO1330SM-7208A3CT2 redefine o desempenho de alto brilho com uma luminância excepcional de 1000 cd/m2, projetado para aplicações críticas na América do Norte e Europa.,HMI industrial e equipamentos médicos, este módulo LCD FHD TFT de 13,3 polegadas oferece clareza incomparável na luz solar direta ou em ambientes de alto nível.Com um ecrã sensível ao toque capacitivo robusto (compatível com luvas) e uma gama de temperaturas de funcionamento ultra larga (-20°C a +70°C), cumpre normas industriais estritas da UE e dos EUA.



Inovações essenciais

  • Claridade legível à luz solar: 1000 nits de brilho + 72% da gama de cores NTSC para visuais vívidos sob iluminação dura.

  • Toque industrial: vidro de cobertura anti-reflexo (dureza 6H), suporta a operação em nevoeiro/condensamento (robustez equivalente a IP65).

  • Conectividade de alta velocidade: a interface eDP 1.2 de 2 faixas (2,7 Gbps) garante a transmissão de dados com atraso zero para sistemas de controlo em tempo real.

  • 50,000-Hora de luz de fundo: LEDs de eficiência energética com atenuação PWM (100Hz ∼1.6KHz) reduzem o consumo de energia em 40% em comparação com CCFL.

  • Integração Plug & Play: Suporta potência lógica de 3,3 V + entrada de luz de fundo de 12 V / 24 V, compatível com placas de driver HDMI 2.0 (incluídas na folha de dados).

Superioridade técnica para os mercados da UE/EUA

  • Excelência óptica: ângulos de visão de 85°, relação de contraste de 800:1 e tempo de resposta de <35ms para reprodução de vídeo suave.

  • Pronto para ambientes extremos: opera a -20°C (condições de congelamento) a +70°C (pavimentos de fábrica), com certificação de umidade/choque térmico de 72 horas.

  • Risco de conformidade zero: RoHS, livre de halogênios, certificado ISO 9001/14001 ¢ totalmente alinhado com as diretivas EMC europeias e FCC dos EUA.

  • Compacto e durável: perfil fino de 5,2 mm, design resistente a choques e conectores I-PEX com blindagem EMI.

Aplicações-alvo

  • Terminais de pagamento ao ar livre (POS/quiosques)

  • Painéis de controlo industriais (automatização, robótica)

  • Dispositivos de Imagem Médica

  • Informação e entretenimento de transportes (autocarros, comboios)

  • Equipamento de fábrica inteligente

Por que os clientes em todo o mundo confiam neste ecrã

Fabricado pela Saef Technology (Shenzhen), o SFTO1330SM-7208A3CT2 combina durabilidade de nível militar com óptica de ponta.Raspberry Pi, e PCs industriais, enquanto o painel legível à luz solar elimina a costosa blindagem externa.Este módulo é a escolha ideal para os fabricantes de equipamentos originais destinados a mercados orientados para a fiabilidade nos EUA., Alemanha, Reino Unido e Escandinávia.







Dimensões externas

13Módulo de exibição LCD TFT Industrial diagonal de 0,3 polegadas Full HD 1080p 1000nits Brilho Toque capacitivo Interface eDP 0



Definição do pin de interface



Número do PIN. Símbolo O/O Função
1 CABC_ EN / NC - Reservado para CD
2 H_GND P Bala de alta velocidade
3 Faixa 1_N Eu... Linha de ligação de sinal complementar 1
4 Faixa 1_P Eu... Faixa de ligação de sinal 1
5 H_GND P Bala de alta velocidade
6 Faixa 0_N Eu... Faixa de ligação de sinal complementar 0
7 Faixa 0_P Eu... Faixa de ligação de sinal verdadeiro 0
8 H_GND P Bala de alta velocidade
9 Auxílios de apoio Eu... Canal auxiliar de sinal verdadeiro
10 Auxílio-desenvolvimento Eu... Canal auxiliar do sinal complementar
11 H_GND P Bala de alta velocidade
12 LCD_VDD P Lógico LCD e potência do condutor (3,3 V)
13 LCD_VDD P Lógico LCD e potência do condutor (3,3 V)
14 NC Eu... Reservado ao fabrico de LCD
15 LCD_GND P Lógica LCD e aterramento do condutor
16 LCD_GND P Lógica LCD e aterramento do condutor
17 HPD O Pin de sinal HPD
18 LED-1 P Terra de luz de fundo
19 LED-2 P Terra de luz de fundo
20 LED-3 P Terra de luz de fundo
21 LED-4 P Terra de luz de fundo
22 BL_ ENABLE Eu... Luz de fundo ligada/desligada
23 O número de unidades de comando Eu... Sistema PWM
24 SCL/NC - Reservado ao fabrico de LCD
25 SDA/NC - Reservado ao fabrico de LCD
26 BL_PWR P Potência da luz de fundo
27 BL_PWR P Potência da luz de fundo
28 BL_PWR P Potência da luz de fundo
29 BL_PWR P Potência da luz de fundo
30 NC - Reservado ao fabrico de LCD





Características ópticas



Para-metro Condições Minha. Tipo. Max. - O quê? Unidade

Ângulo de visão (CR>10)

Horizontal θL - 85 -

grau

    θ R - 85 -
  Vertical θT - 85 -
    θB - 85 -
Relação de contraste Centro 600 800 - -
Tempo de resposta Tr+Td - 30 35 ms

CF Cromaticidade da cor(CIE1931)

X vermelho

Tipo.

-Não.05

TBD

Tipo.

+0.05

-
  Vermelho y   TBD   -
  X verde   TBD   -
  Verde y   TBD   -
  Azul x   TBD   -
  Azul e   TBD   -
  X branco   (0,323)   -
  Branco y   (0,379)   -
Relação NTSC %   (72)   -

Centro Luminância de branco

A.I. 800 1000   cd/m2





Características da luz de fundo



Parâmetro Símbolo Minha. Tipo. Max. - O quê? Unidade
Tensão de alimentação VBL 5 12.0 37 V

Corrente de alimentação para luz de fundo

ILED 6

-

25 mA
Fornecimento de energia para luz traseira PLED 0.18 - 5.55 W
Voltagem do sinal luminoso modulada VPWM H 1.2 - 5.0 V
  VPWM L 0 - 0.6 V
Relação de função de controlo de brilho Função 1 - 100 %
Frequência de controlo do brilho fPWM 100 - 1,600 KHz
LED-BL ON/OFF Alta tensão VCNTH 1.2   5.0 V
LED-BL ON/OFF baixa tensão VCNTL 0 - 0.6 V
Duração de vida do LED - 40,000 50,000 - h





Especificação CTP



Categoria Parâmetro Especificações
- Geral Estrutura Vidro de cobertura + vidro DITO
Fortalecimento da lente de cobertura Fortalecidos quimicamente
Dureza da superfície da lente de cobertura ≥ 6H (Dureza do lápis)
Taxa de transmissão da luz ≥ 85%
Temperatura de operação -20°C ~ +70°C, RH ≤ 85%
Temperatura de armazenamento -30°C ~ +80°C, RH ≤ 85%
Eletrodomésticos Interface IIC / USB / UART
IC de toque IL12511
Tensão de alimentação (VDD) 3.3V ou 5V (selecionável)
Resistência do hospedeiro (SDA/SCL) Configurável na placa principal
Ambiente Condições de funcionamento Funcional em neblina/água superficial
Propriedades da superfície Tinta de superfície Anti-UV
Tratamento de superfície Anti-reflexão (Fogueira: 10%)
Laminagem LCD-TP OCA (Adesivo ópticamente transparente)
Conformidade Padrões materiais Compatível com a RoHS e sem halogênio

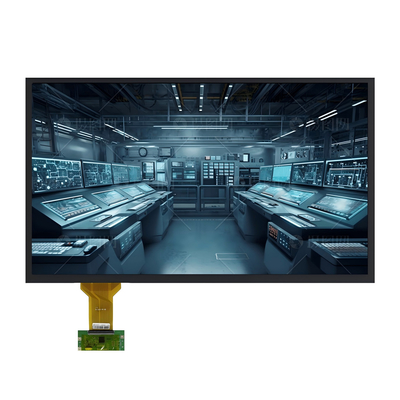

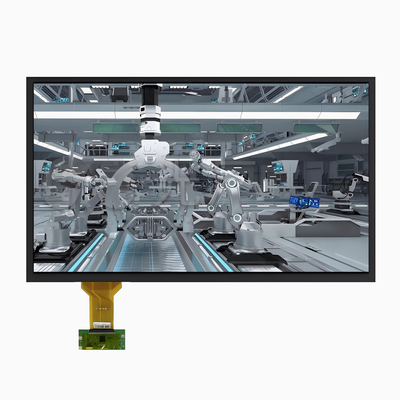

Imagem do produto

13Módulo de exibição LCD TFT Industrial diagonal de 0,3 polegadas Full HD 1080p 1000nits Brilho Toque capacitivo Interface eDP 1



13Módulo de exibição LCD TFT Industrial diagonal de 0,3 polegadas Full HD 1080p 1000nits Brilho Toque capacitivo Interface eDP 2
