Detalhes do produto:
|
Tamanho da Tela: | 150,6 polegadas diagonal | Tipo de exibição: | Módulo industrial do lcd do tft |
---|---|---|---|
Resolução: | 1920×1080 Pixels (Faixa RGB) | Temperatura de armazenamento.: | -30°C a +80°C |
Temperatura operacional.: | -35°C a +85°C | Brilho: | 500 cd/m2 |
Relação de Contraste: | 1200:1 (tip.) | Interface: | Entrada LVDS de 8 bits, conector I-PEX |
Tecnologia táctil: | Painel de toque capacitivo | Tratamento de Superfície: | Revestimentos AG/AR/AF (Selecionáveis) |
Vidro de cobertura: | Vidro Gorilla/Vidro Temperado/PMMA | Pontos de contacto: | Multi-touch de 10 pontos |
Interface de toque: | I²C/USB/RS232 (Configurável) | Opções de CI: | EETI, ILITEK, Cypress, Goodix |
Personalização: | Serigrafia, Logotipo, Recortes | Conformidade: | Compatível com o REACH & RoHS |
Destacar: | RoHS LCD TFT Industrial Médico,LCD TFT Industrial Médico 15.6 |
SFTO1560JD-7328BN ?? Alto brilho 15,6 "TFT LCD para condições extremas
Projetado para ambientes exigentes, o SFTO1560JD-7328BN é um 15.Display LCD TFT de 6 polegadas concebido para proporcionar imagens cristalinas mesmo sob luz solar direta ou em ambientes industriais com pouca luz. Com500 cd/m2 de luminosidadee umUma ampla gama de temperaturas de funcionamento (de - 30°C a + 80°C), este ecrã é ideal para aplicações que exijam fiabilidade e visibilidade em condições adversas.
Por que escolher este LCD TFT de alto brilho?
Destaques técnicos:
Aplicações:
Projetado para mercados globais:
O SFTO1560JD-7328BN satisfaz as exigências rigorosas das indústrias europeia e americana, oferecendo:
Contacte-nos para encomendas em massa ou soluções personalizadas!
Na Saef Technology Limited, especializamo-nos em fornecer ecrãs de alto desempenho para clientes globais.fornecemos suporte técnico e preços competitivos para as suas necessidades de negócio.
Especificações
Parâmetro | Especificações | Unidade |
Área ativa | 345.6 ((W) x 194.4 ((H) | mm |
Número de pixels | 1920 x RGB x 1080 | pixel |
Pitch de pixel | 0.18 ((W) x 0.18 ((H) | mm |
Disposição de pixels | RGB Faixa vertical | |
Modo de exibição | Normalmente preto | |
Exibir cores | 8 bits | cores |
Tratamento de superfície | HC | |
Relação de contraste | Tipo 1200 minutos.1000 | |
Ângulo de visão ((CR>10) | Tipo 85/85/85/85 | deg. |
Gamut de cores | 72% NTSC | |
Brilho | 500 tipicamente 425min | cd/m2 |
Uniformidade do brilho | 80% tipicamente 75% min | |
Consumo de energia | Max. - O quê?10.65W Tipo 9.55W | Watts |
Dimensão de contorno | 363.8 vezes 215.9 | mm |
Peso | Tipo 850g | gramas |
Dimensões externas
Definição do pin de interface
- Não, não. |
Símbolo |
- Não, não. |
Símbolo |
||
1 |
RE3P |
Input de dados de diferencial LVDS positivo Canal E3 ((Par) |
21 |
R1N |
Dados de diferencial LVDS negativos no canal de entrada O1 ((Odd) |
2 |
RE3N |
Dados de entrada de diferencial LVDS negativos no canal E3 ((par) |
22 |
R0P |
Dados positivos do diferencial LVDS no canal put O0 ((Odd) |
3 |
RECLKP |
Input de relógio diferencial LVDS positivo t (par) |
23 |
RO0N |
Dados de diferencial LVDS negativos no canal de entrada O0 ((Odd) |
4 |
Recorda |
Input de relógio diferencial LVDS negativo (par) |
24 |
GND |
LCD em terra |
5 |
RE2P |
Input de dados de diferencial LVDS positivo Canal E2 ((Par) |
25 |
NC |
SDA para utilização de SAEF, este pin deve estar aberto |
6 |
RE2N |
Dados de entrada de diferencial LVDS negativos no canal E2 ((par) |
26 |
NC |
SCL para utilização de SAEF, este pin deve estar aberto |
7 |
GND |
LCD em terra |
27 |
NC |
MTP para utilização do SAEF, este pin deve estar aberto |
8 |
RE1P |
Input de dados de diferencial LVDS positivo Canal E1 ((Par) |
28 |
LCD_VCC |
Potência LCD 3,3 V |
9 |
RE1N |
Dados de entrada de diferencial LVDS negativos no canal E1 (par) |
29 |
LCD_VCC |
Potência LCD 3,3 V |
10 |
RE0P |
Dado de entrada de dados de diferencial LVDS positivo Canal E0 ((Par) |
30 |
LCD_VCC |
Potência LCD 3,3 V |
11 |
RE0N |
Dados de entrada de diferencial LVDS negativos no canal E0 (par) |
31 |
LED_PW M |
Ajuste de luz de fundo.3.3V(3V~3.6V) |
12 |
RO3P |
A entrada de dados diferencial LVDS positiva é o canal O3 ((Odd) |
32 |
LED_EN |
Ativar pin,3.3V(3V~3.6V) |
13 |
RO3N |
Dados de entrada de diferencial LVDS negativos no canal O3 ((Odd) |
33 |
GND |
Terra |
14 |
GND |
LCD em terra |
34 |
STBYB |
Pin de configuração do modo de espera profundo. |
15 |
ROCLKP |
Input de relógio diferencial LVDS positivo t (Odd) |
35 |
RSTB |
Reinicialização do dispositivo para o IC do controlador LCD, baixo nível de ativa |
16 |
ROCLKN |
Input de relógio diferencial LVDS negativo (Odd) |
36 |
GND |
Terra |
17 |
GND |
LCD em terra |
37 |
BL_POW Urgência |
Fonte de alimentação +12V Vi |
18 |
RO2P |
A entrada de dados diferencial LVDS positiva é o canal O2 ((Odd) |
38 |
BL_POW Urgência |
Fonte de alimentação +12V Vi |
19 |
RO2N |
Dados de entrada de diferencial LVDS negativos no canal O2 ((Odd) |
39 |
BL_POW Urgência |
Fonte de alimentação +12V Vi |
20 |
RO1P |
O canal de entrada de dados diferencial LVDS positivo O1 ((Odd) |
40 |
BL_POW Urgência |
Fonte de alimentação +12V Vi |
Características ópticas
Ponto |
Símbolo |
Condição |
Min. |
Tipo. |
Max. |
Unidade |
luminosidade |
Pressão arterial |
θ=0° |
425 |
500 |
- Não. |
cd/m2 |
L255 Uniformidade |
△Bp |
|
75 |
80 |
- Não. |
% |
Ângulo de visão |
θL |
Cr≥10 |
- Não. |
85 |
- Não. |
deg |
|
θR |
|
- Não. |
85 |
- Não. |
|
|
ψT |
|
- Não. |
85 |
- Não. |
|
|
ψB |
|
- Não. |
85 |
- Não. |
|
Relação de contraste |
Cr |
θ=0° FF=0° |
1000 |
1200 |
|
- |
Coordenada de cor do CIE1931 |
Wx |
θ=0° |
0.283 |
0.313 |
0.343 |
- |
|
Wy. |
|
0.299 |
0.329 |
0.359 |
|
Gamut de cores |
|
NTSC |
- Não. |
72 |
- Não. |
% |
Gamma |
|
25°C |
2.0 |
2.2 |
2.4 |
% |
Transmissão |
|
25°C |
- Não. |
- Não. |
2 |
% |
Características da luz de fundo
Parâmetro |
Símbolo |
Valores |
Unidade |
||
|
|
Minha. |
Tipo. |
Max. - O quê? |
|
Tensão de alimentação LED |
V LED |
28 |
30 |
31 |
V |
Corrente de alimentação de LED |
ILED |
- |
252 |
- |
mA |
Consumo de energia |
PLED |
- |
8.89 |
9.19 |
W |
Quantidade de LED |
QLED |
- |
40 |
- |
E.A. |
Tempo de vida útil do LED |
TLED |
40000 |
50000 |
- |
Horas |
Especificação CTP (facultativo)
Categoria | Parâmetro | Especificações |
- Geral | Estrutura | Vidro de cobertura + vidro DITO |
Fortalecimento da lente de cobertura | Fortalecidos quimicamente | |
Dureza da superfície da lente de cobertura | ≥ 6H (Dureza do lápis) | |
Taxa de transmissão da luz | ≥ 85% | |
Temperatura de operação | -30°C ~ +80°C, RH ≤ 85% | |
Temperatura de armazenamento | -35°C ~ +85°C, ≤ 85% HRC | |
Eletrodomésticos | Interface | IIC / USB / UART |
IC de toque | IL12511 | |
Tensão de alimentação (VDD) | 3.3V ou 5V (selecionável) | |
Resistência do hospedeiro (SDA/SCL) | Configurável na placa principal | |
Ambiente | Condições de funcionamento | Funcional em neblina/água superficial |
Propriedades da superfície | Tinta de superfície | Anti-UV |
Tratamento de superfície | Anti-reflexão (Fogueira: 10%) | |
Laminagem LCD-TP | OCA (Adesivo ópticamente transparente) | |
Conformidade | Padrões materiais | Compatível com a RoHS e sem halogênio |

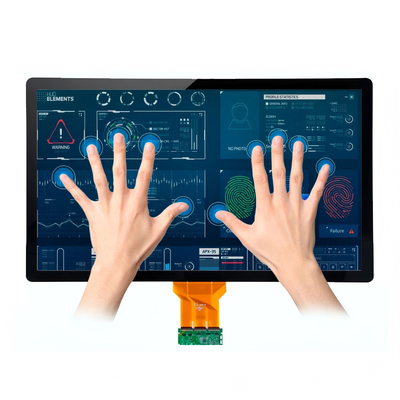

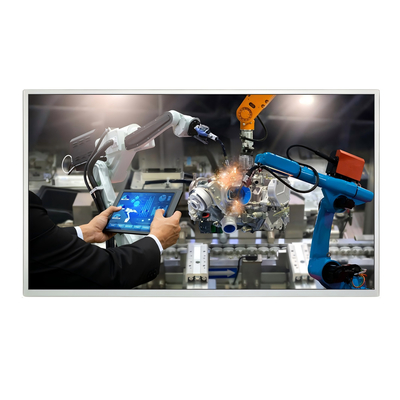

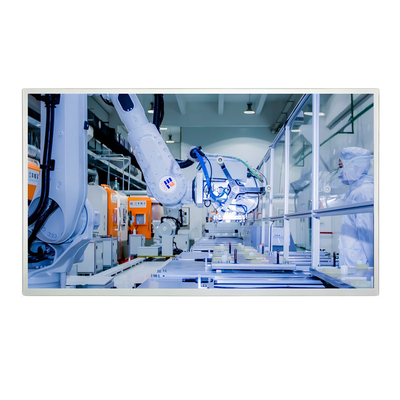

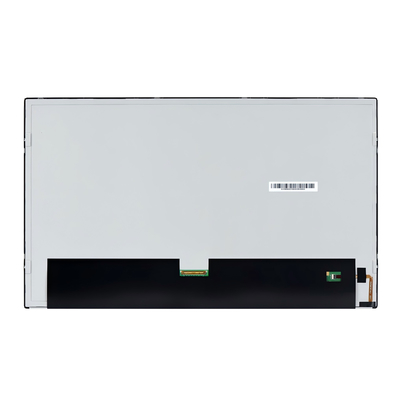

Imagem do produto
