Detalhes do produto:
|
| Tamanho de exibição: | 4.3 polegadas (480 × 272) | Brilho da Tela: | 1000 cd/m2 (Legível à luz solar) |
|---|---|---|---|
| Tecnologia do painel: | IPS (Conmutação no avião) | Profundidade de cor: | 16,7 milhões de cores |
| Relação de Contraste: | 1000:1 (Típico) | ângulo de visão: | 85° em todas as direcções (CR≥10) |
| Tecnologia táctil: | Capacidade I2C (estrutura G+G) | Temperatura operacional.: | -35°C a +85°C (Range industrial) |
| Interface: | RGB Paralelo de 24 bits | IC do condutor: | ST7283 (Arquitetura sem RAM) |
| Iluminação de fundo: | 16 LED Edge Lit (4×4 série) | Conformidade: | RoHS/REACH, sem halogênio |
| Protecção ESD: | ±8 kV Ar / ±4 kV Contato (IEC 61000-4-2) | Recursos Especiais: | Suporte ao toque com luva/umidade, IP65 opcional |
| Destacar: | 4.3 polegadas IPS TFT LCD,Ecrã de alto brilho de 1000nit,Ecrã TFT com toque capacitivo |
||
Tela IPS de alto brilho de 1000 nits para ambientes extremos
O SFTO430HD-7338A-CT oferece desempenho legível sob luz solar para equipamentos externos dos EUA e HMI industrial alemão, combinando um painel IPS de 1000 nits com toque capacitivo de nível industrial. Projetado para aplicações onde clareza óptica e confiabilidade são inegociáveis:
| Categoria | Este módulo | Competidor típico |
|---|---|---|
| Brilho | 1000 cd/m² (Sustentado) | 600–800 cd/m² |
| Faixa de temperatura | -30°C a +80°C | -20°C a +70°C |
| Sensibilidade ao toque | 0,5 mm (modo luva) | 1,5 mm+ |
| Eficiência energética | 112mW (Luz de fundo máx.) | 150–200mW |
| Clareza óptica | 85% de transmissão de luz | 70–75% |
IPS perfeito para pixels: passo de pixel de 0,198 mm com γ-correção (ΔE<1.5)
Garantia de uniformidade: >80% de uniformidade de luminância em uma grade de 9 zonas
Zero mudança de cor: coordenadas CIE1931: Branco (0,307x, 0,330y)
Resistência à vibração: amplitude de 1,5 mm @55Hz (IEC 60068-2-6)
Superfície endurecida quimicamente: Resiste a solventes/desinfetantes (DIN 58196)
Ligação selada: laminação OCA/OCR evita embaçamento
Driver ST7283: Elimina custos de RAM externa
Integridade do sinal: jitter CLK <0.1T (operação de 40MHz)
Design de baixo ruído: roteamento blindado DEN/HSYNC/VSYNC
| Mercado | Casos de uso críticos | Valor chave |
|---|---|---|
| EUA (Exterior) | Displays de equipamentos de construção | Legibilidade sob luz solar de 1000 nits |
| Alemanha (Industrial) | HMIs de robôs de fábrica | Partida a frio de -30°C, toque com luva |
| Médico | Monitores cirúrgicos portáteis | Vedação IP65, resistência química |
| Transporte | Painéis de controle ferroviário | Imunidade à vibração de 55Hz |
Conformidade e certificação
▸ UE: EN 62368-1, RoHS/REACH, VDE 0805 (Alemanha)
▸ EUA: FCC Parte 15B, UL 60950-1
▸ Confiabilidade: 120 horas de ciclagem térmica (-35°C↔85°C), teste de queda ISTA 3A
Dimensões mecânicas
![]()
Informações do produto
| Item | Especificação | Unidade |
| Tamanho do LCD | 4 . 3 ” | polegada |
| Tipo de painel | IPS |
- |
| Resolução | 480xRGBx272 | Pixel |
| Modo de exibição | Normalmente preto |
- |
| Número de cores | 16.7M |
- |
| Direção de visualização | TODOS |
- |
| NTSC | 50% |
- |
| Relação de contraste | 1000 |
- |
| Luminância | 1000 | cd/m2 |
| Tamanho do módulo | 67,20(A)x105,5(V)x2,92(P) | mm |
| Área ativa do painel | 95,04X53,86 | mm |
| Passo do pixel | 0,198x0,198 | mm |
| Disposição de pixels | RGB-stripe | |
| Peso | TBD | g |
| Driver IC | ST7283 |
- |
| Tamanho da RAM do driver IC | Menos RAM | bit |
| Fonte de luz | 1 6 chips de LED |
- |
| Interface | RGB 24BIT |
- |
|
Temperatura de operação |
-30~+80 | ℃ |
| Temperatura de armazenamento | -35~+85 | ℃ |
Especificação CTP
| Categoria | Parâmetro | Especificação |
|
Geral |
Estrutura | Vidro de cobertura + Vidro sensor ITO (G+G) |
| Reforço da lente de cobertura | Quimicamente reforçado | |
| Dureza da superfície da lente de cobertura | ≥6H (Dureza do lápis) | |
| Taxa de transmissão de luz | ≥85% | |
| Temperatura de operação | -30℃ ~ +80℃, ≤90% UR | |
| Temperatura de armazenamento | -35℃ ~ +85℃, ≤90% UR | |
|
Elétrico |
Interface | I2C |
| Touch IC | FT5446 | |
| Tensão de alimentação (VDD) | 2,8V ~ 3,3V | |
| Resistência do host (SDA/SCL) | Configurável na placa principal | |
|
Ambiental |
Condições de operação |
Funcional em névoa/água superficial/luva |
|
Superfície Propriedades |
Tinta de superfície | Tipo transparente |
| Tratamento de superfície | Personalizável | |
| Laminação LCD-TP | Ligação AR, OCA e OCR opcional | |
| Conformidade | Padrões de material | Conformidade com RoHS e livre de halogênio |
Definição do pino da interface
| Nº do pino | Símbolo |
Função |
| 1 | LEDK | Cátodo da luz de fundo |
| 2 | LED_A | Ânodo da luz de fundo |
| 3 | GND | Terra |
| 4 | VCC | Fonte de alimentação analógica para LCM (2,8V) |
| 5-12 | R0-R7 | Barramento de dados |
| 13-20 | G0-G7 | Barramento de dados |
| 21-28 | B0-B7 | Barramento de dados |
| 29 | GND | Terra |
| 30 | CLK | Sinal de clock de pixel em RGB I/F |
| 31 | DISP | Exibição |
| 32 | HSYNC | Sinal de sincronização horizontal em RGB I/F |
| 33 | VSYNC | Sinal de sincronização vertical em RGB I/F |
| 34 | DEN | Sinal de ativação de dados no modo RGB I/F DE |
| 35 | NC | |
| 36 | GND | Terra |
| 37 | XR | Pino do painel de toque |
| 38 | YD | Pino do painel de toque |
| 39 | XL | Pino do painel de toque |
| 40 | YU | Pino do painel de toque |
Valores máximos absolutos
| Item | Símbolo | Valor | Unidade | Observação |
| Tensão de alimentação analógica | VDD | -0,3~+4,6 | V |
- |
| Faixa de tensão de entrada lógica | VIN | -0,3 ~VDDI+0,3 | V |
- |
| Faixa de tensão de saída lógica | VO | -0,3 ~VDDI+0,3 | V |
- |
Condições típicas de operação
| Item | Símbolo | Mín. | Típ. | Máx. | Unidade |
| Tensão de alimentação | VDD | 3,0 | 3,3 | 3,6 | V |
| Tensão de alimentação NVM | VPP | 7,4 | 7,5 | 7,6 | V |
| Tensão alta de entrada | VIH | 0,7*VDD |
- |
VDD | V |
| Tensão baixa de entrada | VIL |
DGND |
- |
0,3*VDD | V |
| Tensão alta de saída | VOH | VDD-0,4 |
- |
VDD | V |
| Tensão baixa de saída | VOL | DGND |
- |
DGND+0,4 | V |
Características ópticas
| Item | Símbolo | Condição | Mín. | Típ. | Máx. | Unidade | ||
|
Visualização Faixa de ângulo |
Esquerda | θL |
CR≧10 |
80 | 85 |
- |
grau |
|
| Direita | θR | 80 | 85 |
- |
||||
| Topo | θT | 80 | 85 |
- |
||||
| Inferior | θB | 80 | 85 |
- |
||||
|
Tempo de resposta |
Ton+Toff |
θ=Ф=0˚ |
- |
40 |
ms |
|||
| Relação de contraste |
CR |
θ=Ф=0˚ |
800 | 1000 |
- |
- |
||
| Luminância | L | θ=Ф=0˚ | 1000 |
- |
cd/m2 | |||
|
Cor Cromaticidade (CIE1931) |
Branco |
Wx |
Normal
θ=Ф=0˚ |
0,307 |
- |
|||
| Wy | 0,33 | |||||||
|
Vermelho |
Rx | 0,608 | ||||||
| Ry | 0323 | |||||||
|
Verde |
Gx | 0,317 | ||||||
| Gy | 0,549 | |||||||
|
Azul |
Bx | 0,145 | ||||||
| By | 0,138 | |||||||
| Uniformidade | UL | θ=Ф=0˚ |
- |
80 |
- |
% | ||

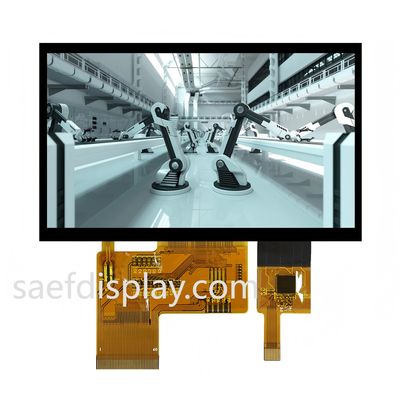

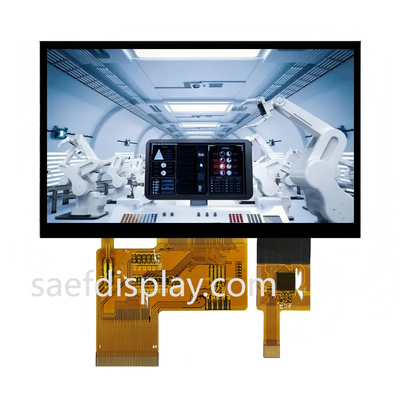

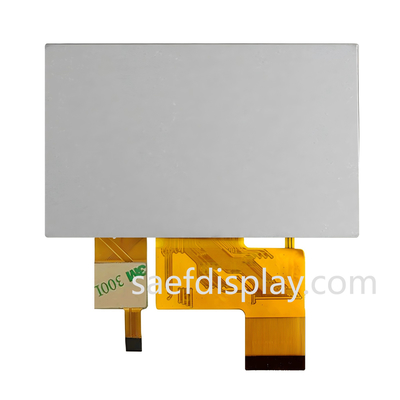

Imagem do produto
![]()
![]()
