LCD TFT industrial de 21,5 polegadas, 1000 nits, alto brilho, FHD 1080p, ampla temperatura, USB Touch, RoHS certificado SFHD2150A01PT-H20%2

LCD TFT industrial de 21,5 polegadas, 1000 nits, alto brilho, FHD 1080p, ampla temperatura, USB Touch, RoHS certificado SFHD2150A01PT-H20%2
LCD TFT industrial de 21,5 polegadas, 1000 nits, alto brilho, FHD 1080p, ampla temperatura, USB Touch, RoHS certificado SFHD2150A01PT-H20%2 LCD TFT industrial de 21,5 polegadas, 1000 nits, alto brilho, FHD 1080p, ampla temperatura, USB Touch, RoHS certificado SFHD2150A01PT-H20%2 LCD TFT industrial de 21,5 polegadas, 1000 nits, alto brilho, FHD 1080p, ampla temperatura, USB Touch, RoHS certificado SFHD2150A01PT-H20%2

Imagem Grande :  LCD TFT industrial de 21,5 polegadas, 1000 nits, alto brilho, FHD 1080p, ampla temperatura, USB Touch, RoHS certificado SFHD2150A01PT-H20%2

Detalhes do produto:
Lugar de origem: ShenZhen / China
Marca: SAEF
Certificação: ISO9001 / ISO14000
Número do modelo: SFHD2150A01PT-H20%2
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 3 peças
Preço: the lowest market price guaranteed
Detalhes da embalagem: Pacote de exportação padrão
Tempo de entrega: 1 a 5 semanas
Termos de pagamento: PayPal, T/T, Western Union, Ali-Pay, WeChat Pay
Habilidade da fonte: 3000 mil por mês.

LCD TFT industrial de 21,5 polegadas, 1000 nits, alto brilho, FHD 1080p, ampla temperatura, USB Touch, RoHS certificado SFHD2150A01PT-H20%2

descrição
brilho máximo: 1000 cd/m2 (Legível à luz solar) Tamanho de exibição: 21.5 polegadas (546.86mm diagonal)
Resolução: 1920 × 1080 (Full HD) Tecnologia táctil: CTP de 10 pontos (compatível com luvas)
Interface: LVDS de canal duplo (RGB de 8 bits) Temperatura operacional.: -10°C a +60°C (Classe industrial)
Temperatura de armazenamento.: -20℃ a +60℃ ângulo de visão: 89° Horizontal/Vertical (CR>10)
Relação de Contraste: 1000:1 (Típico) Interface de toque: Usb
aplicações: Imagem Médica, Quiosques, IHM Tratamento de Superfície: Neblina 20%, 6H
Garantia: 2 Anos (Cobertura Estendida para Uso Industrial) Conformidade: RoHS, REACH, Livre de halogênio, ISO 9001/14001
Destacar:

LCD TFT industrial de 1000 nits

,

LCD TFT industrial certificado RoHS



LCD TFT industrial de 21,5" ultrabrilhante para ambientes extremos na UE/EUA



O SFHD2150A01PT-H20%2 oferece brilho incomparável de 1000 cd/m² – projetado para visibilidade sob luz solar em aplicações industriais na América do Norte e Europa. Com resolução Full HD, operação em ampla faixa de temperatura (-10°C a +60°C) e toque capacitivo de 10 pontos, esta tela se destaca em diagnósticos médicos, terminais de pagamento externos e automação de fábrica. Certificada pelas normas RoHS, REACH e ISO, atende aos rigorosos requisitos regulatórios da UE/EUA.



Principais vantagens para clientes industriais:
✅ 1000 nits de alto brilho – Legível sob luz solar direta (ideal para quiosques externos)
✅ Toque compatível com luvas – Funciona com caneta capacitiva/mãos molhadas (interface USB)
✅ Garantia estendida – Cobertura de 2 anos para operação 24 horas por dia, 7 dias por semana



Desempenho de nível industrial

  • Resistência a amplas temperaturas
    Partidas a frio a -10°C (armazéns congelantes) e opera a +60°C (chão de fábrica), passando em testes de ciclagem térmica de 120 horas.

  • Interface LVDS de canal duplo
    Transmissão de sinal resistente a ruídos para PLCs Siemens/Beckhoff em ambientes de alta EMI.

  • Pronto para uso médico e externo
    Relação de contraste de 1000:1 + ângulos de visão de 89° para imagens em escala de cinza compatíveis com DICOM e sinalização externa.

  • Construção robusta
    Vidro temperado 6H anti-reflexo, resistência a névoa equivalente a IP65 e proteção ESD de ±4kV.



Especificações técnicas



Recurso

Valor industrial

Eficiência energética

Circuito de partida suave (≤3A de corrente de partida)

Sensibilidade ao toque

Detecção de 10 dedos (<10g de pressão)

Driver de retroiluminação

MY-1L2136A-v2.1 (entrada de 10-30V)

Ligação óptica

OCR líquido para redução de reflexão



Aplicações alvo

  • Médico
    Monitores cirúrgicos, imagem diagnóstica (escala de cinza DICOM)

  • Infraestrutura externa
    Cabines de pedágio, painéis de informações de pontos de ônibus, quiosques de autoatendimento

  • Indústria 4.0
    IHMs de máquinas CNC, interfaces de controle robótico (Alemanha)

  • Transporte
    Displays de bagagem de aeroporto, sistemas de controle de trens (Reino Unido/França)



Por que escolher esta tela?



Fabricado pela Saef Technology (certificada ISO 9001/14001), este módulo inclui:

  1. Conectores LVDS duplos (Industrial Starconn 300B30-0000RA-M4)
  2. Controlador de toque USB (ILI2510-PCIL22, taxa de relatório de 100Hz)
  3. Driver de retroiluminação MY-1L2136A (compatibilidade de 22-40")



Especificações

ITENS Unidade Especificação
Diagonal da tela mm 546,86 (21,5”)
Área ativa mm 476,064(H) x 267,786(V)
Pixels H x V - 1920(x3) x 1080
Passo dos pixels um 247,95 (por uma tríade) x247,95
Disposição de pixels - Faixa vertical R.G.B.
Modo de exibição - Modo VA, normalmente preto
Tempo de resposta Msec 14ms (típ., ligado/desligado)
Peso Gramas TBD
Interface elétrica - LVDS de canal duplo, entrada de dados RGB de 8 bits
Suporte de cores - 16,7 milhões de cores
Tratamento de superfície - Anti-reflexo, 3H

Faixa de temperatura de operação

Armazenamento (envio)

-10 a +60

-20 a +60







Dimensões externas



LCD TFT industrial de 21,5 polegadas, 1000 nits, alto brilho, FHD 1080p, ampla temperatura, USB Touch, RoHS certificado SFHD2150A01PT-H20%2 0LCD TFT industrial de 21,5 polegadas, 1000 nits, alto brilho, FHD 1080p, ampla temperatura, USB Touch, RoHS certificado SFHD2150A01PT-H20%2 1





Definição dos pinos da interface



Nº do pino Símbolo Descrição
1 RxO0- Entrada de dados diferenciais LVDS negativos (dados ímpares)
2 RxO0+ Entrada de dados diferenciais LVDS positivos (dados ímpares)
3 RxO1- Entrada de dados diferenciais LVDS negativos (dados ímpares)
4 RxO1+ Entrada de dados diferenciais LVDS positivos (dados ímpares)
5 RxO2- Entrada de dados diferenciais LVDS negativos (dados ímpares)
6 RxO2+ Entrada de dados diferenciais LVDS positivos (dados ímpares)
7 GND Terra
8 RxOCLK- Entrada de clock diferencial LVDS negativa (clock ímpar)
9 RxOCLK+ Entrada de clock diferencial LVDS positiva (clock ímpar)
10 RxO3- Entrada de dados diferenciais LVDS negativos (dados ímpares)
11 RxO3+ Entrada de dados diferenciais LVDS positivos (dados ímpares)
12 RxE0- Entrada de dados diferenciais LVDS negativos (dados pares)
13 RxE0+ Entrada de dados diferenciais LVDS positivos (dados pares)
14 GND Terra
15 RxE1- Entrada de dados diferenciais LVDS negativos (dados pares)
16 RxE1+ Entrada de dados diferenciais LVDS positivos (dados pares)
17 GND Terra
18 RxE2- Entrada de dados diferenciais LVDS negativos (dados pares)
19 RxE2+ Entrada de dados diferenciais LVDS positivos (dados pares)
20 RxECLK- Entrada de clock diferencial LVDS negativa (clock par)
21 RxECLK+ Entrada de clock diferencial LVDS negativa (clock par)
22 RxE3- Entrada de dados diferenciais LVDS negativos (dados pares)
23 RxE3+ Entrada de dados diferenciais LVDS positivos (dados pares)
24 GND Terra
25 CTL CTL_DVR
26 CE CE_DVR
27 NC Sem conexão
28 VDD Tensão de entrada da fonte de alimentação
29 VDD Tensão de entrada da fonte de alimentação
30 VDD Tensão de entrada da fonte de alimentação





Especificação da retroiluminação



Parâmetro Símbolo Valor Unidade
    MiN. Típ. Máx.
Tensão de entrada da barra de luz VLED 48 52 56 V
Corrente de entrada da barra de luz ILED - 480 - mA
Consumo de energia PLED 23,04 24,96 26,88 W
Tempo de vida útil do LED LBL 40000 50000 - Hrs





Características elétricas



Parâmetro Símbolo Mín Típ                Máx Unidade
Tensão da fonte de alimentação VDD 4,5 5,0 5,5 V
Corrente da fonte de alimentação IVDD   500 1200 mA
Corrente de partida IRUSH   2,0 3,0 A
Tensão de ondulação de entrada permissível VRF     300 mV
Tensão de limiar de entrada diferencial de alto nível VIH     +100 mV
Tensão de limiar de entrada diferencial de baixo nível VIL -100     mV
Tensão de entrada diferencial VID 200   600 mV
Tensão de entrada (BL) VBL_I   -0,3 VDD+0,3 mV
Tensão de modo comum de entrada diferencial VCM 1,0 1,2 1,5
Consumo de energia VD   2,5 6 W





Características ópticas

Parâmetro Condições Mín. Típ. Máx. Unidade
Relação de contraste Centro 700 1000 - -
Tempo de resposta Tr+Td - 14 20 ms

Cromaticidade de cor CF

(CIE1931)

Vermelho x

Típ. -0,03

0

Típ. +0,03

0
  Branco x   0,323   -
  Branco y   0,379   -
Luminância central do branco YLI 800 1000   cd/m2
Diafonia Ct     2,0 %

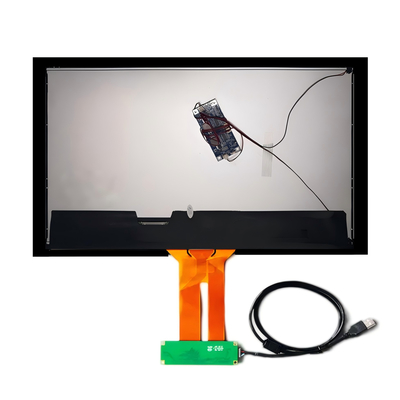

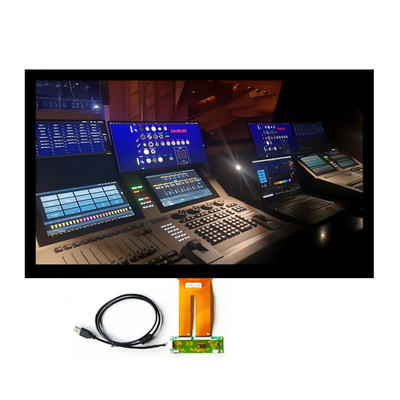

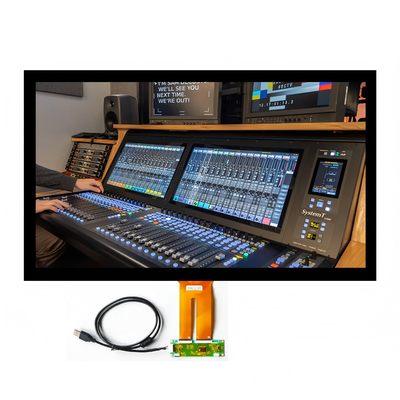

Imagem do produto

LCD TFT industrial de 21,5 polegadas, 1000 nits, alto brilho, FHD 1080p, ampla temperatura, USB Touch, RoHS certificado SFHD2150A01PT-H20%2 2

LCD TFT industrial de 21,5 polegadas, 1000 nits, alto brilho, FHD 1080p, ampla temperatura, USB Touch, RoHS certificado SFHD2150A01PT-H20%2 3
