Detalhes do produto:
|
Produto: | 5Display LCD TFT de 0,7 polegadas | Resolução: | 640x480 VGA |
---|---|---|---|
Brilho: | 500 cd/m2 (típico) | Direção de visualização: | 80° (Todas as Direções, CR≥10) |
Relação de Contraste: | 1200:1 | Interface: | 6 bits RGB (40 pines) |
Temperatura operacional.: | -30°C a +80°C | Personalização: | Vidro/Sensor/FPC |
IC do condutor: | JD9168S | Duração de vida do LED: | 30,000 horas |
Toque.: | Capacitivo Projetado (PCAP) | Conformidade: | Compatível com o Rohs & Reach |
Destacar: | LCD TFT industrial PCAP Touch,LCD TFT industrial JD9168S,LCD TFT industrial 640x480 |
Visor LCD TFT de 5,7" Robusto 500Nits com Touch PCAP - Industrial Grade Wide Temperature
O SFTO570DX-7263AN da Saef Technology oferece desempenho excepcional em ambientes extremos. Com brilho de 500 nits, faixa operacional de -30°C a +80°C e ângulos de visão de 80° em todas as direções, este TFT VGA de 5,7 polegadas foi projetado para HMI industrial, dispositivos médicos e painéis automotivos em toda a Europa e América do Norte.
✅ Pronto para Ambientes Extremos: Opera em frio ártico a calor desértico (-30°C~80°C) com certificação de choque térmico de 120 horas.
✅ Durabilidade Industrial: Superfície endurecida 3H resiste a arranhões + resistência a vibrações aleatórias (0,015G²/Hz, 5-500Hz).
✅ Potência Otimizada: Apenas 1,5W de consumo de luz de fundo + controle de escurecimento PWM (1-50kHz).
✅ Alta Clareza Visual: Relação de contraste de 1200:1 + gama de cores NTSC de 60%.
Integração Touch Perfeita
Atualize sua solução com a personalização de toque capacitivo projetado (PCAP):
Opções de Vidro: Gorilla Glass®/Vidro Temperado/PMMA com revestimentos AG/AR/AF.
Flexibilidade do Sensor: Pilhas de Vidro/Filme/Filme+Filme + formatos FPC personalizados.
Compatibilidade do Controlador: EETI, ILITEK, Cypress, Goodix (interfaces I²C/USB/RS232).
Protótipos Rápidos: Prazo de entrega de amostra de 4 semanas para combinações de display+toque.
Ideal para: Interfaces esterilizáveis médicas, painéis automotivos, controles de automação de fábrica.
Especificação do Produto
Item | Especificação | Unidade |
Tipo de LCD | TFT | - |
Cor da tela | 16,7M | - |
Direção de visualização | IPS, Todos os ângulos de visão | O’Clock |
Temperatura de operação | -30~+80 | ℃ |
Temperatura de armazenamento | -30~+80 | ℃ |
Tamanho do módulo | Consulte o desenho do contorno | mm |
Área Ativa (L × A) | 115,20X86,40 | mm |
Número de pontos | 640 x 480 | pontos |
Controlador LCM | JD9168S | - |
Tensão de alimentação | 3,3 | V |
Luz de fundo | 3S7P-LEDs (branco) | pcs |
Interface | Interface RGB | - |
Dimensões externas
Classificações Máximas Absolutas
Item | Símbolo | Mín. | Máx. | Unidade |
Tensão de alimentação | VCC | -0,3 | 3,3 | V |
Tensão de alimentação da luz de fundo | VLED | -0,3 | 6,0 | V |
Temperatura de operação | Top | -30 | 80 | ℃ |
Temperatura de armazenamento | Tst | -30 | 80 | ℃ |
Características da luz de fundo
Item | Símbolo | Valor Típico | |
Tensão de alimentação | VLED | 5V | |
Corrente de alimentação | IL | 300 - mA | |
Consumo de energia | PL | 1,5 - W | |
Frequência de controle PWM | FPDIM | 50K Hz | |
Luz de fundo LIGADA-DESLIGADA | Alta |
VEN |
1,4 VLED V |
Baixa | 0 - 0,4 V | ||
Nível de controle PWM | Alta |
VPDIM |
1,5 V |
Baixa | 0 - 0,4 V | ||
Uniformidade | ΔBp | 80% | |
Tempo de vida | tempo | 40K horas |
Definição do pino da interface
Nº do pino | Símbolo | E/S | Definição |
1 | U/D | I | Direção de varredura para cima/para baixo no módulo do painel. |
2 | NC | - | Sem conexão. |
3 | HSYNC | I | Entrada de sincronização horizontal na interface RGB. |
4-6 | VLED | P | Fonte de alimentação para o driver de LED. |
7 | VCC | P | Fonte de alimentação para TFT. |
8 | VSYNC | I | Entrada de sincronização vertical na interface RGB. |
9 | DE | I | Entrada de ativação de dados na interface RGB. |
10 | XL | I | Sem conexão. |
11 | YU | I | Sem conexão. |
12 | ADJ | I | Pino de entrada de sinal PWM. |
13-15 | B5-B3 | I | Barramento de dados azul. |
16 | VSS | P | Terra. |
17-19 | B2-B0 | I | Barramento de dados azul. |
20 | VSS | P | Terra. |
21-23 | G5-G3 | I | Barramento de dados verde. |
24 | VSS | P | Terra. |
25-27 | G2-G0 | I | Barramento de dados verde. |
28 | VSS | P | Terra. |
29-31 | R5-R3 | I | Barramento de dados vermelho. |
32 | VSS | P | Terra. |
33-35 | R2-R0 | I | Barramento de dados vermelho. |
36 | XR | I | Sem conexão. |
37 | YD | I | Sem conexão. |
38 | DCLK | I | Entrada de clock de pixel na interface RGB. |
39 | VSS | P | Terra. |
40 | L/R | I | Direção de varredura esquerda/direita no módulo do painel. |

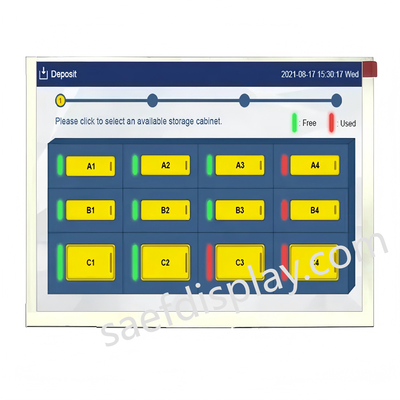

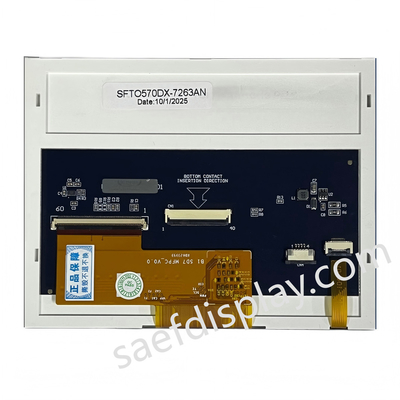

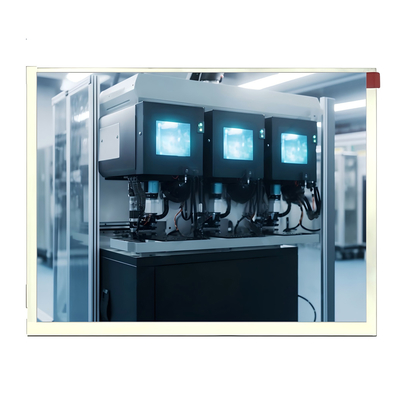

Imagem do produto
