Detalhes do produto:
|
| Produto: | Exposição de TFT LCD de 10,4 polegadas | Resolução: | pontos 1024*600 |
|---|---|---|---|
| interface: | LVDS | Luminância de superfície: | 800 cd/m2 (nits) |
| Direção de visualização: | IPS, ângulo de visão | Temperatura de funcionamento: | -20°C a +70°C |
| Temperatura de armazenamento.: | -30°C a +80°C | Conexão: | ZIF FPC |
| Duração de vida do LED: | 40,000 horas | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Interface LVDS TFT de alto brilho,Display LCD TFT de 800 nits,Exposição de TFT LCD de 10 |
||
Sobre este item: SFTO1040YX-7241AN
Experimente imagens deslumbrantes com oDisplay LCD IPS TFT de 10,4 polegadas de alto brilho, concebido para proporcionar um desempenho excepcional em várias aplicações.800 nits, este ecrã LCD garante imagens claras e vibrantes, tornando-o adequado para ambientes interiores e exteriores.
Brilho:de um diâmetro superior a 50 mm,800 nitPara a sua utilização, este ecrã se destaca em condições luminosas, proporcionando uma excelente visibilidade sem comprometer a qualidade da imagem.
Tecnologia IPS de alta qualidade:A tecnologia In-Plane Switching (IPS) oferece ângulos de visão amplos e reprodução de cores precisa, proporcionando uma experiência visual consistente e vívida de qualquer ângulo.
Resolução:O ecrã possui uma resolução de1024x768 pixels, permitindo imagens nítidas e detalhadas, perfeitas para aplicações industriais, dispositivos médicos e quiosques interativos.
Interface LVDS:Equipado com umInterface de sinalização diferencial de baixa tensão (LVDS), este ecrã garante uma transferência de dados rápida e eficiente, facilitando a integração com vários dispositivos e sistemas.
O10Display LCD IPS TFT de 0,4 polegadasé ideal para uma série de aplicações, incluindo:
Combinando alto brilho, excelente precisão de cores e opções de conectividade versáteis, oDisplay LCD IPS TFT de 10,4 polegadas de alto brilhoé perfeito para profissionais que procuram exibições confiáveis e de alta qualidade para seus projetos.Este display oferece o desempenho que você precisa.
Atualize suas soluções de exibição hoje com o High Brightness 10,4 Inches IPS TFT LCD Display e desfrute de visibilidade e clareza aprimoradas em todas as suas aplicações visuais!
Especificação do produto
| Ponto | Especificações |
| Tamanho do painel | 10.4 |
| Número de pixels | 1024 × RGB (3) × 768 |
| Área ativa | 211.2 ((H) x 158.48 ((V)(mm) |
| Pitch de pixel | 0.20625 ((H) × 0.20625 ((V) x RGB (mm) |
| Dimensão de contorno | 225.8 ((W) × 174.3 ((H) × 5.6 ((D)(mm) |
| Número de cores | 16.7M |
| Modo de exibição | Modo de transmissão, normalmente preto |
| Direção de visualização | Visualização completa |
| Formato de exibição | Faixa vertical RGB |
| Tratamento de superfície | Anti-Relâmpago |
| Interface | LVDS |
| Iluminação de fundo | LED branco |
| Temperatura de operação | -20~+70°C |
| Temperatura de armazenamento | -30 a 80°C |
Dimensão externa
Classificação máxima absoluta
| Ponto | Símbolo | Minha. | Max. - O quê? | Unidade |
| Tensão de alimentação digital | VDD | -Não.3 | 5.0 | V |
| Luz traseira Potência | V | -Não.3 | 28 | V |
Condições de funcionamento do LCD
| Parâmetro | Símbolo | Minha. | Tipo. | Max. - O quê? | Unidade |
| Tensão de alimentação digital | VDD | 2.8 | 3.3 | 3.6 | V |
| Corrente de potência | IDD | - Não. | 0.3 | - Não. | A |
| VDD | PDD | 1.0 | W | ||
| Corrente de entrada | IRUSH | 2.0 | A | ||
| Luz traseira Powe | V | 8.2 | 9.6 | 10.5 | V |
Definição do pin de interface
| - Não, não. | Símbolo | Função |
| 1 | NC | Não há ligação. |
| 2 | GND | Terra |
| 3 | RIN3+ | Signal LVDS ((+) - canal 3 |
| 4 | RIN3- | Signalização LVDS ((-) - canal 3 |
| 5 | GND | Terra |
| 6 | RXCLK+ | Signal de relógio do LVDS ((+) |
| 7 | RXCLK... | LVDS sinal de relógio ((-) |
| 8 | GND | Terra |
| 9 | RIN2+ | Signal LVDS ((+) - canal 2 |
| 10 | RIN2- | Signal LVDS ((-) - canal 2 |
| 11 | GND | Terra |
| 12 | RIN1+ | Signal LVDS ((+) - canal 1 |
| 13 | RIN1- | Signalização LVDS ((-) - canal 1 |
| 14 | GND | Terra |
| 15 | RIN0+ | O sinal LVDS ((+) - canal 0 |
| 16 | RIN0- | O sinal LVDS deve ser transmitido através de um canal 0 |
| 17 | GND | Terra |
| 18 | NC | Não há ligação. |
| 19 | GND | Terra |
| 20 | SEL6/8 | SELB = ¥0 ¥ 8Bit SELB = ¥1 ¥ 6Bit |
| 21 | NC | Não há ligação. |
| 22 | NC | Não há ligação. |
| 23 | NC | Não há ligação. |
| 24 | Reverso | Função de painel inverso |
| 25 | GND | Terra |
| 26 | GND | Terra |
| 27 | GND | Terra |
| 28 | CCC | potência Tensão para circuito digital 3,3 V |
| 29 | CCC | potência Tensão para circuito digital 3,3 V |
| 30 | CCC | potência Tensão para circuito digital 3,3 V |
Características ópticas
| Ponto | Símbolo | Minha. | Tipo. | Max. - O quê? | Unidade | |
| Relação de contraste | CR | - | 700 | - | ||
|
Luminância (centro) |
L |
750 |
800 |
- |
cd/m2 |
|
| Tolerância luminosa | LU | 70 | 75 | % | ||
| Tempo de resposta | Aumentar + Cair | - | 30 | 35 | ms | |
|
Ângulo de visão K=Ratio de contraste>10 |
Horizontal |
θx+ | 80 | 85 | - |
grau |
| θx- | 80 | 85 | - | |||
|
Vertical |
θy+ | 80 | 85 | - | ||
| θy- | 80 | 85 | - | |||
|
Cromaticidade da cor (CIE1931) |
Vermelho |
x |
Tipo zero.05 |
0.617 |
Tipo + 0.05 |
|
| - Sim. | 0.327 | |||||
|
Verde |
x | 0.332 | ||||
| - Sim. | 0.600 | |||||
|
Azul |
x | 0.146 | ||||
| - Sim. | 0.056 | |||||
|
Branco |
x | 0.299 | ||||
| - Sim. | 0.351 | |||||
| Gamma de cores (ratio NTSC) |
70 |
% |
||||
Características da luz de fundo
| Ponto | Símbolo | Minha. | Tipo. | Max. - O quê? | Unidade | Observação |
| Corrente de LED | ILED | 120 | mA | Total de LED | ||
| Voltagem para a frente | VF | 30.6 | V | IF=120mA | ||
| Corrente inversa | IR | 50 | μA | VR=3,3 V, 1 LED | ||
| Dissipação de energia | Pd | 3960 | mW | Total de LED | ||
| Corrente máxima para a frente | OFP | 30 | mA | 1 LED | ||
| Voltagem inversa | VR | 3.3 | V | 1 LED | ||

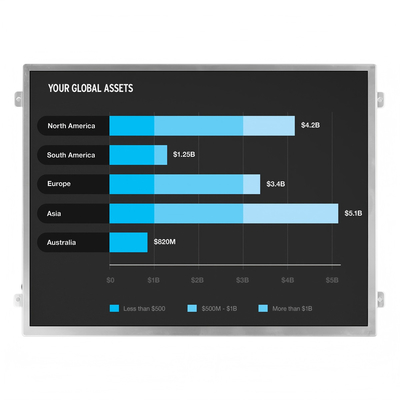

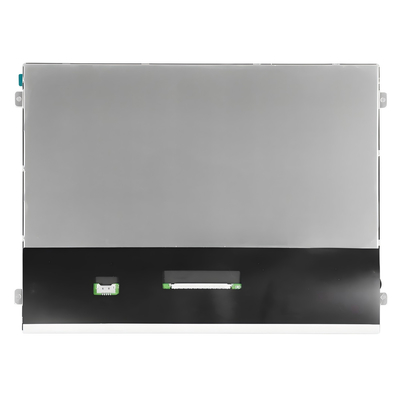

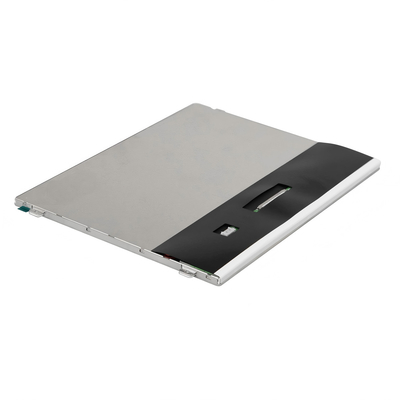

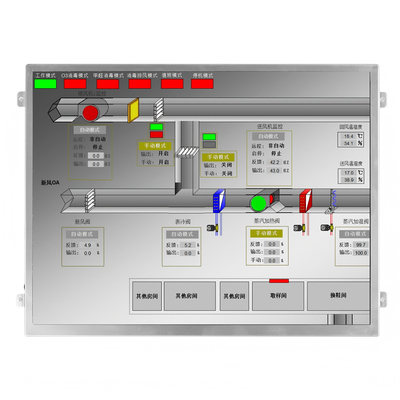

Imagem do produto
