Detalhes do produto:
|
| Palavras-chave: | Display LCD TFT de 12,1 polegadas | Resolução: | 1024*768 pixels |
|---|---|---|---|
| Área ativa: | 245.76*184.32mm | Interface LCD: | LVDS |
| tela sensível ao toque: | Sem contacto (PCAP opcional) | Luminância de superfície: | 1000 cd/m2 |
| Temperatura operacional.: | -20°C a +70°C | Temperatura de armazenamento.: | -30°C a +80°C |
| Tipo de exibição: | Ângulos de visão completos do IPS | Relação de contraste: | 1000 |
| Mostrar cor: | 16,7 M | Duração de vida do LED: | 40,000 horas |
| Certificado: | ISO 9001:2015 / ISO 14001:2015 | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | exposição de TFT LCD de 12,1 polegadas,Display LCD TFT de 1024*768 |
||
Alto brilho 1000nits 12,1 polegadas IPS TFT LCD
Melhore a sua experiência visual com o nosso12Display LCD IPS TFT de 1 polegada de alto brilhoConcebido tanto para a clareza como para o desempenho, este ecrã oferece um brilho notável1000 nits, garantindo imagens vibrantes mesmo em ambientes luminosos.1024x768 pixels, cada detalhe ganha vida, tornando-o ideal para várias aplicações, incluindo controle industrial, dispositivos médicos e sinalização exterior.
Características principais:
Especificações:
Melhore o teu equipamento com o nosso High Brightness.12.1 polegadas IPS TFT LCD DisplaySe você está desenvolvendo ferramentas de diagnóstico avançadas ou procurando melhorar as exibições dos seus produtos,Este ecrã LCD atende às suas necessidades de confiabilidade e qualidade.
Pede agora!Traga seus projetos à vida com imagens cristalinas e cores vibrantes hoje!
Características
| Ponto de referência | CONTENUDO | UNIT |
| Tipo de LCD | TFT / Transmissor / Normalmente preto | |
| Tamanho | 12.1 | Por centímetro |
| Ângulo de visão | 85/85/85/85 | |
| Modo de exibição | Nominalmente Negro | |
| LCD (W × H) | 260.48 × 204 × 7.2 | mm |
| Área ativa (W × H) | 245.76 × 184.32 | mm |
| Pitch de pontos (W × H) | 00,08 × 0.08 | mm |
| Número de pontos (pixels) | 1024 (RGB) × 768 | |
| Ponto branco (x,y) (sob luz C) | X: 0.305, y: 0,347 (tipo) | |
| Tempo de resposta | ≤ 35 | ms |
| Luminância do LCD | 1000 (típico) | cd/m2 |
| Relação de contraste | 10001 (tipo.) | |
| Tipo de interface | LVDS | |
| Profundidade de cor | 256K / 16.7M | |
| Disposição de pixels | Faixa RGB | |
| Tratamento de superfície | AG | |
| Temperatura de funcionamento | -20 ~ 70 | °C |
| Temperatura de armazenamento | -30 a 80 | °C |
Dimensões externas
Classificações máximas absolutas
| Parâmetro | SÍMBOLO | MIN | Max. | UNIT |
| Tensão de alimentação | VDD | -Não.3 | 3.8 | V |
| LED_VCCS | -Não.3 | 25 | V | |
| Temperatura de funcionamento | TOP | - 20 | 70 | °C |
| Temperatura de armazenamento | TST | - Trinta | 80 | °C |
Especificações de luz de fundo
| Ponto de referência | SÍMBOLO | VALORES | UNIT | A Comissão | ||
| Min. | Tipo. | Max. O quê? | ||||
| Potência de saída | LED+ | 23 | 24 | 25 | V | LED+ = 24V @8S4P |
| 35 | 36 | 37 | V | LED+ = 36V @11S4P | ||
| Corrente de potência de saída | ILED1-~LED4- | 44.55 | 45 | 45.45 | mA |
Total de 180 mA (tipo) (45 mA x 4 canais) |
Características ópticas
| Ponto de referência | SYM | CONDIÇÃO | MIN | TYP | Max. | UNIT | |
|
Faixa de ângulo de visão |
θ |
️ = 90° | 85 | 89 | - | deg | |
| ️ = 270° | 85 | 89 | - | deg | |||
| ️ = 0° | 85 | 89 | - | deg | |||
| ️ = 180° | 85 | 89 | - | deg | |||
|
Cores Cromaticidade (CIE1931) |
Branco |
x |
X=0, Y=0 R=G=B=255 Escala de cinza |
-Não.02 |
0.305 |
+0.02 |
- |
| - Sim. | 0.347 | ||||||
| Transmissão do centro | T% | 5.06 | 5.62 | - | % | ||
| Tempo de resposta | Tr+Tf | - | 25 | 35 | ms | ||
| Relação de contraste | Cr | 700 | 1000 | - | - | ||
| Tempo de resposta | Tr+Tf | x=0, Y =0 | - | 25 | 35 | ms | |
Definição do pin de interface
| - Não, não. | SÍMBOLO | Descrição |
| 1 | RX3+ | Dados de entrada diferencial, CH3 (positivo) |
| 2 | RX3- | Dados de entrada diferencial, CH3 (negativo) |
|
3 |
BIST |
Seleção de padrão de funcionamento normal/BIST BIST=0: Função normal BIST=1: Modo BIST |
|
4 |
SEL68 |
O controlo da função de selecção LVDS 6/8 bits, SEL68=1: os dados de entrada LVDS são de 6 bits SEL68=0: os dados de entrada LVDS são de 8 bits |
| 5 | GND | Terra |
| 6 | RXC+ | Input de relógio diferencial (positivo) |
| 7 | RXC... | Input de relógio diferencial (negativo) |
| 8 | GND | Terra |
| 9 | RX2+ | Input de dados diferencial, CH2 (positivo) |
| 10 | RX2- | Input de dados diferenciais, CH2 (negativo) |
| 11 | GND | Terra |
| 12 | RX1+ | Input de dados diferenciais, CH1 (positivo) |
| 13 | RX1- | Input de dados diferenciais, CH1 (negativo) |
| 14 | GND | Terra |
| 15 | RX0+ | Input de dados diferenciais, CH0 (positivo) |
| 16 | RX0- | Dados de entrada diferencial, CH0 (negativo) |
|
17 |
reLR |
Controlo de exibição esquerdo ou direito LR=1: esquerdo-->direito LR=0: direita--> esquerda |
|
18 |
ReUD |
Controle de exibição para cima ou para baixo LR=1: Para cima-->Para baixo LR=0: para baixo--> para cima |
| 19 | VDD | Fonte de alimentação 3.3V |
| 20 | VDD | Fonte de alimentação 3.3V |

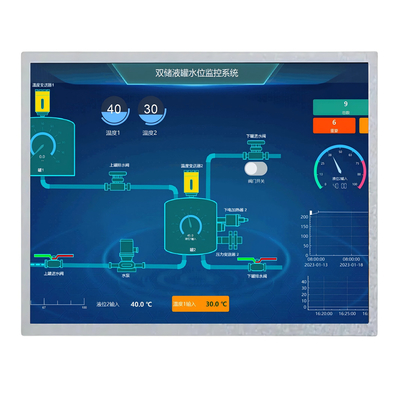

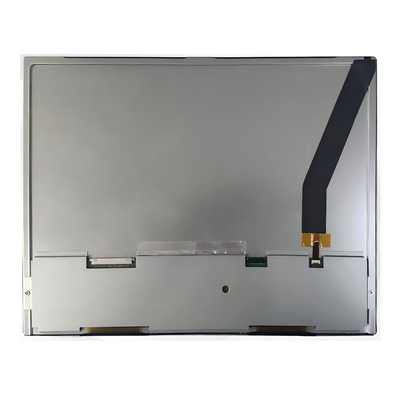

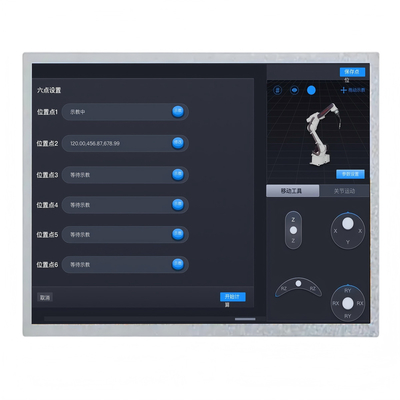

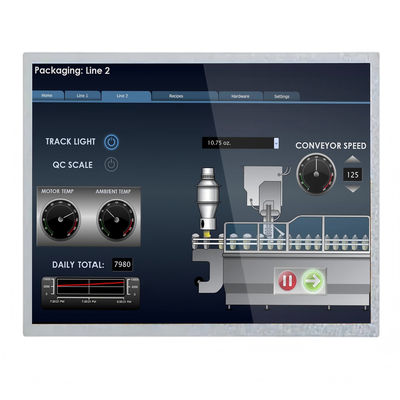

Imagem do produto
