Detalhes do produto:
|
| Palavras-chave: | 21Display TFT PCAP de 0,5 polegadas | Resolução: | pixéis 1920*1080 |
|---|---|---|---|
| Tamanho do LCD: | 495.6 x 292,2 x 10,57 mm (com toque) | LCD com toque: | 526 x 324 x 15,16 mm (com toque) |
| Área ativa: | 476.064 ((H) x 267.786 ((V) mm | Interface LCD: | LVDS |
| Interface CTP: | Usb | tela sensível ao toque: | CTP (Ecrã táctil capacitivo projetivo) |
| Luminância de superfície: | 1000 cd/m2 | Temperatura operacional.: | -10°C a +60°C |
| Temperatura de armazenamento.: | -20℃ a +60℃ | Tipo de exibição: | Ângulos de visão completos do IPS |
| Tratamento de superfície: | Embaçamento 25%, 3H | Relação de contraste: | 1000 |
| Mostrar cor: | 16,7 M | Duração de vida do LED: | 30.000 horas |
| Certificado: | ISO 9001:2015 / ISO 14001:2015 | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Resolução FHD TFT de alto brilho,Display LCD TFT de 1000 nits,21Exibição LCD TFT de 0 |
||
Ecrã LCD IPS TFT de 21,5 polegadas de alto brilho - Resolução FHD com LVDS e touchscreen USB
Melhore a sua experiência de visualizaçãoDisplay LCD IPS TFT de 21,5 polegadas de alto brilhoO modelo foi concebido para proporcionar imagens impressionantes em uma variedade de condições de iluminação.1000 Nits, este ecrã garante imagens claras e vibrantes, tornando-o perfeito para aplicações internas e externas.
Características principais:
Resolução FHD:Desfrute de imagens cristalinas com uma resolução Full HD de 1920x1080 pixels.ou aplicações interativas.
Tecnologia IPS:Com a tecnologia In-Plane Switching (IPS), você pode esperar uma precisão de cores superior e ângulos de visão mais amplos.Todos irão desfrutar de uma experiência de visualização consistente e vívida.
Interface LVDS:A interface LVDS (Low-Voltage Differential Signaling) garante transmissão de dados de alta velocidade, permitindo taxas de atualização rápidas e reduzindo o piscar para visuais mais suaves.
Ecrã táctil USB:O nosso ecrã táctil USB integrado permite uma fácil interação com o seu conteúdo, tornando-o perfeito para quiosques interativos, sistemas de ponto de venda e painéis de controlo.A tecnologia sensível ao toque e intuitiva garante uma experiência de utilizador perfeita.
Aplicações versáteis:Este ecrã é adequado para uma variedade de configurações, incluindo ecrãs de varejo, ambientes educacionais, equipamentos médicos e controles industriais.Seu design robusto garante durabilidade e longevidade.
Instalação fácil:Projetado para instalação sem problemas, o nosso ecrã vem com opções de montagem para uma instalação rápida, para que possa começar imediatamente.
Melhore seus projetos com o Display LCD TFT IPS de 21,5 polegadas de alto brilho e experimente desempenho e clareza incomparáveis.Este ecrã combina tecnologia avançada com recursos fáceis de usarPede o teu hoje e transforma a tua experiência de visualização!
Características
| Pontos de referência | Unidade | Especificações |
| Diagonal da tela | mm | 546.86 ((21.5 ̇) |
| Área activa | mm | 476.064 ((H) x 267.786 ((V) |
| Pixéis H x V | - | 1920 ((x3) x 1080 |
| Pitch de pixels | Um... | 247.95 (por uma tríade) x247.95 |
| Disposição de pixels | - | Faixa vertical RGB |
| Modo de exibição | - | Modo VA, normalmente preto |
| Tempo de resposta | Msec | 14 ms (normalmente ligado/desligado) |
| Peso | Gramas | TBD |
| Interface elétrica | - | Entrada de dados RGB LVDS de dois canais, de 8 bits |
| Cor de suporte | - | 16.7M cores |
| Tratamento de superfície | - | Anti-Relâmpago, 3H |
|
Intervalo de temperatura em funcionamento Armazenagem ((Transporte marítimo) |
°C |
-10 a +60 -20 a +60 |
Dimensões externas
Definição do pin de interface
| Número do PIN. | Símbolo | Descrição |
| 1 | RxO0- | Introdução de dados diferenciais LVDS negativos (dados impares) |
| 2 | RxO0+ | Dados de entrada de diferencial LVDS positivos (dados impares) |
| 3 | RxO1- | Introdução de dados diferenciais LVDS negativos (dados impares) |
| 4 | RxO1+ | Dados de entrada de diferencial LVDS positivos (dados impares) |
| 5 | RxO2- | Introdução de dados diferenciais LVDS negativos (dados impares) |
| 6 | RxO2+ | Dados de entrada de diferencial LVDS positivos (dados impares) |
| 7 | GND | Terra |
| 8 | RxOCLK- | Entrada de relógio diferencial LVDS negativo (relógio ímpar) |
| 9 | RxOCLK+ | Input de relógio diferencial LVDS positivo (relógio impar) |
| 10 | RxO3- | Introdução de dados diferenciais LVDS negativos (dados impares) |
| 11 | RxO3+ | Dados de entrada de diferencial LVDS positivos (dados impares) |
| 12 | RxE0- | Introdução de dados diferenciais LVDS negativos (dados pares) |
| 13 | RxE0+ | Introdução de dados de diferencial LVDS positivos (dados pares) |
| 14 | GND | Terra |
| 15 | RxE1- | Introdução de dados diferenciais LVDS negativos (dados pares) |
| 16 | RxE1+ | Introdução de dados de diferencial LVDS positivos (dados pares) |
| 17 | GND | Terra |
| 18 | RxE2- | Introdução de dados diferenciais LVDS negativos (dados pares) |
| 19 | RxE2+ | Introdução de dados de diferencial LVDS positivos (dados pares) |
| 20 | RxECLK- | Input de relógio diferencial LVDS negativo (relógio par) |
| 21 | RxECLK+ | Input de relógio diferencial LVDS negativo (relógio par) |
| 22 | RxE3- | Introdução de dados diferenciais LVDS negativos (dados pares) |
| 23 | RxE3+ | Introdução de dados de diferencial LVDS positivos (dados pares) |
| 24 | GND | Terra |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | Não há ligação. |
| 28 | VDD | Voltagem de entrada da fonte de alimentação |
| 29 | VDD | Voltagem de entrada da fonte de alimentação |
| 30 | VDD | Voltagem de entrada da fonte de alimentação |
PCAB USB Pin Definição
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
Especificações de luz de fundo
| Parâmetro | Símbolo | Valor | Unidade | ||
| Minha. | Tipo. | Max. - O quê? | |||
| Voltagem de entrada da barra de luz | VLED | 48 | 52 | 56 | V |
| Entrada da barra de luz corrente | ILED | - | 480 | - | mA |
| Consumo de energia | PLED | 23.04 | 24.96 | 26.88 | W |
| Tempo de vida útil do LED | LBL | 40000 | 50000 | - | Horas |
Características elétricas
| Parâmetro | Símbolo | Min. | Tipo Max | Unidade | |
| Tensão de alimentação | VDD | 4.5 | 5.0 | 5.5 | V |
| Corrente de alimentação | IVDD | 500 | 1200 | mA | |
| Corrente de correria | IRUSH | 2.0 | 3.0 | A | |
| Voltagem de onda de entrada admissível | VRF | 300 | mV | ||
| Voltagem de limiar de entrada diferencial de alto nível | VIH | +100 | mV | ||
| Voltagem de limiar de entrada diferencial de baixo nível | VIL | - 100 | mV | ||
| Voltagem de entrada diferencial | VID | 200 | 600 | mV | |
| Voltagem de entrada | VBL_I | -Não.3 | VDD+0.3 | mV | |
| Voltagem de modo comum de entrada diferencial | VCM | 1.0 | 1.2 | 1.5 | |
| Consumo de energia | Doenças venéreas | 2.5 | 6 | W | |
| Parâmetro | Condições | Minha. | Tipo. | Max. - O quê? | Unidade |
| Relação de contraste | Centro | 700 | 1000 | - | - |
| Tempo de resposta | Tr+Td | - | 14 | 20 | ms |
|
CF Cromaticidade da cor (CIE1931) |
X vermelho |
Tipo -0.03 |
0 |
Tipo +0.03 |
0 |
| X branco | 0.323 | - | |||
| Branco y | 0.379 | - | |||
| Centro Luminância de branco | A.I. | 800 | 1000 | cd/m2 | |
| Conversas cruzadas | Ct | 2.0 | % |

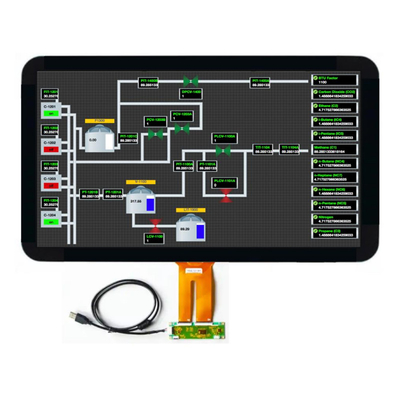

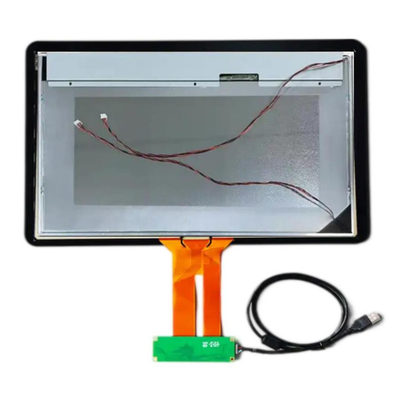

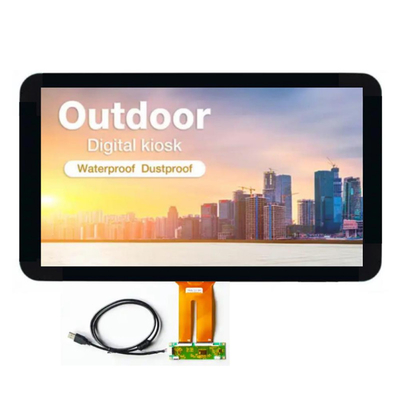

Imagem do produto
