Detalhes do produto:
|
| Produto: | 4 polegadas LCD TFT circular | Resolução: | 720x720 |
|---|---|---|---|
| interface: | MIPI de 4 faixas | tela sensível ao toque: | Não, CTP Opcional |
| Direção de visualização: | IPS (80/80/80/80) | Número de pin: | 30 pinos |
| Tamanho do módulo: | 107.60 ((H) * 111.87 ((V) * 3.83 ((T) | Área ativa: | 101.52 (mm) Diâmetro |
| Luminância de superfície: | 1000 cd/m2 (nits) | Temperatura operacional.: | -30°C a +85°C |
| Duração de vida do LED: | 40,000 horas | Conformidade: | Compatível com o Rohs & Reach |
| Destacar: | 720x720 pontos TFT LCD Display,Display LCD TFT redondo de 4 polegadas,Display TFT de alto brilho de 1000 nits |
||
**Descarregar folha de dados**
Sobre este item SFTO400XC-7095A3N
Apresentando a nossa mais recente inovação em tecnologia de exibição: o LCD TFT redondo de alta luminosidade 1000 Nits de 4 polegadas.Este ecrã garante visuais cristalinos e cores vibrantes que se destacam em qualquer ambiente.
As principais características incluem:
Brilho excepcional: Com um nível de brilho de 1000 nits, este ecrã foi projetado para uma excelente visibilidade mesmo em condições de luz ao ar livre, garantindo que o seu conteúdo seja sempre visto claramente.
Design compacto: O fator de forma redonda de 4 polegadas o torna ideal para uma variedade de aplicações, desde painéis de instrumentos automotivos até dispositivos portáteis e máquinas industriais,fornecer opções de integração versáteis.
Alta resolução: A resolução de pontos 720x720 oferece imagens nítidas e gráficos detalhados, tornando-o perfeito para aplicações onde a clareza é primordial.
Interface MIPI de 4 faixas: a interface MIPI de 4 faixas fornece transmissão de dados de alta velocidade, garantindo um desempenho e uma capacidade de resposta suaves, essenciais para aplicações de conteúdo dinâmico.
Se você está procurando melhorar a eletrônica de consumo, melhorar as interfaces de usuário ou criar experiências imersivas, nosso ecrã LCD TFT de alto brilho de 1000 nits oferece a solução ideal.Eleva os teus projetos com esta tecnologia de exibição avançada, a escolha perfeita para aplicações profissionais e pessoais..
Características
| Características | Especificações |
| Tipo LCD | 4.0 polegadas |
| Resolução (H) | 720 ((RGB) * 720 |
| Tipo de tecnologia | a-Si TFT |
| Configuração de pixels | Faixa vertical RGB |
| Modo de exibição | IPS/transmissor/normalmente preto |
| Direção de visualização | Todos |
| Direção de inversão da escala cinzenta | - Não. |
| OutlineDimenções (W x H x T) (mm) | 107.60 ((H) * 111.87 ((V) * 3.83 ((T) |
| Área ativa ((mm) | 101.52 (H) * 101.52 ((V) |
| Com e sem ecrã táctil | Sem CTP, opcional |
| Tipo de conector de correspondência | 0.5 Pitch 30 Pin |
| Tipo de luz de fundo | LED branco |
| Peso (g) | TBD |
| Interface | MIPI 4Lane |
| Número de cores | 16.7M |
| IC do condutor | FL7707 |
| IC CTP |
Desenho de contorno mecânico
Definição do pin de interface
| - Não, não. | Número PIN | Descrição |
| 1 | LEDA | Anodo LED |
| 2 | LEDK1 | Cátodo LED |
| 3 | LEDK2 | Cátodo LED |
| 4 | VCI | Fornecimento de energia 2.8~3.3V |
| 5 | CICV | Fornecimento de energia 1.8V-2.0V |
| 6 | Reinicialização | Sinais de reinicialização do LCM |
| 7 | TE | Eficiência de efeito de rasgo |
| 8 | PWM | A saída de frequência PWM para o controlo do condutor LCD. |
| 9 | GND | Terra |
| 10 | D0P | Sinais de dados DSI-D0+ |
| 11 | D0N | DSI-D0- sinais de dados |
| 12 | GND | Terra |
| 13 | D1P | Sinais de dados DSI-D1+ |
| 14 | D1N | DSI-D1- sinais de dados |
| 15 | GND | Terra |
| 16 | CLKP | DSI-Relógio+ |
| 17 | CLKN | DSI-Relógio- |
| 18 | GND | Terra |
| 19 | D2P | Sinais de dados DSI-D2+ |
| 20 | D2N | DSI-D2- sinais de dados |
| 21 | GND | Terra |
| 22 | D3P | Sinais de dados DSI-D3+ |
| 23 | D3N | DSI-D4- sinais de dados |
| 24 | GND | Terra |
| 25 | TP_INT | Toque Interromper |
| 26 | TP_SDA | Toque IIC sinal de dados |
| 27 | TP_SCL | Toque no sinal do relógio IIC |
| 28 | TP_RESET | Toque no sinal de reinicialização |
| 29 | TP_VCI | Toque Alimentação |
| 30 | TP_IOVCC | Toque Alimentação |
|
Ponto |
Símbolo |
Valor |
Unidade |
|
Tensão de alimentação para a lógica |
VDD |
0.3~3.6 |
V |
|
Voltagem de entrada |
Vinho |
VDD+0.3 |
V |
|
Temperatura de funcionamento |
Topr |
- 30 a 80 |
°C |
|
Temperatura de armazenamento |
Tstg |
- 30 a 80 |
°C |
Características elétricas
|
Ponto |
Símbolo |
Min. |
Tipo |
Max. |
Unidade |
Condição de ensaio |
|
Tensão de funcionamento |
VDD |
2.6 |
2.8 |
3.3 |
V |
- |
|
Corrente de alimentação |
IDD |
- |
- |
30 |
mA |
VDD=2,8V, Ta=25°C |
|
Voltagem de entrada |
VIH |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
Corrente de fuga de entrada |
IIL |
- Um.0 |
- |
1.0 |
mA |
VIN=VDD ou VSS |
Iluminação de tração
|
Ponto |
Símbolo |
Min. |
Tipo |
Max. |
Unidade |
|
Corrente para a frente |
Se |
- Não. |
180 |
- |
mA |
|
Voltagem para a frente |
VF |
14 |
15 |
16.3 |
V |
|
Modo de ligação |
P |
- Não. |
5S2P |
- Não. |
|
|
Número de LED |
/ |
|
10 |
|
Peças |
|
Tempo de vida útil do LED |
|
40000 |
50000 |
|
horas |
Características ópticas
|
Ponto |
Símbolo |
Condição |
Min. |
Tipo |
Max. |
Unidade |
|
Ângulos de visão |
θT |
CR ¥10 |
|
85 |
- |
Graduação |
|
θB |
|
85 |
- |
|||
|
θL |
|
85 |
- |
|||
|
θR |
|
85 |
- |
|||
|
Relação de contraste |
CR |
θ=0° |
800 |
1000 |
- |
- |
|
Tempo de resposta |
Tons |
25°C |
- |
25 |
35 |
ms |
|
TOFF |
||||||
|
Uniformidade |
U |
- |
- |
- |
- |
% |
|
NTSC |
- |
- |
63 |
68 |
- |
% |
|
Luminância |
L |
- |
850 |
1000 |
- |
cd/m2 |

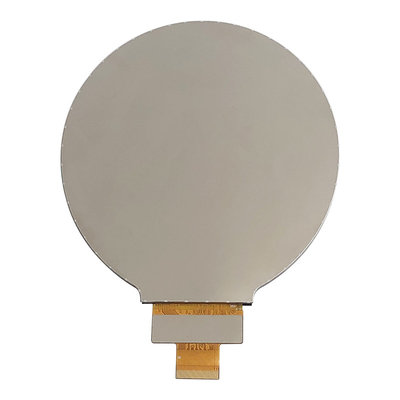

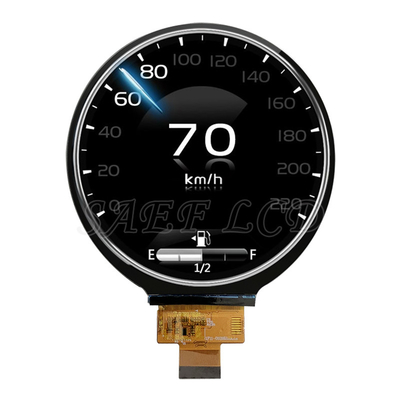

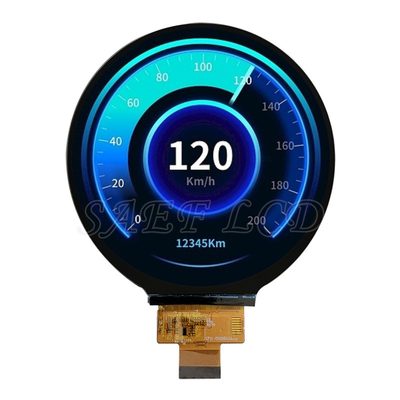

Imagem do produto
