Detalhes do produto:
|
| Produto: | 3Display TFT circular de 0,6 polegadas | Resolução: | 544 (RGB) x 506 pontos |
|---|---|---|---|
| Luminância de superfície: | 1000 cd/m2 (nits) | tela sensível ao toque: | Sem contacto (PCAP opcional) |
| Direção de visualização: | Ângulo de visão completo do IPS | IC do condutor: | ST72566 |
| Número de pin: | 30 pinos | Conexão: | ZIF |
| interface: | LVDS | Duração de vida do LED: | 40,000 horas |
| Parte superior:: | -30°C a +85°C | Tst:: | -30°C a +85°C |
| Área ativa: | 89.76 ((W) x83.49 ((H) mm | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Brilho alto TFT LCD,544 X 506 pontos Rotunda IPS Display,3.6 polegadas de alta luminosidade TFT |
||
Sobre este item: SFTO360XC-7072AN
Apresentamos a nossa mais recente inovação: o ecrã LCD TFT de 3,6 polegadas de alto brilho de 1000 nits, com uma resolução de 544 x 506 pontos.Este ecrã IPS redondo é projetado para oferecer visuais deslumbrantes e desempenho superior em uma variedade de condições de iluminação.
Características principais:
Alta luminosidade de saída (1000 nits):
Tamanho compacto (3,6 polegadas):
Tecnologia IPS:
Resolução (544 x 506 pontos):
Interface LVDS:
Benefícios:
Experiência de utilizador melhorada:
Aplicações versáteis:
Desempenho robusto
Aplicações:
Displays para automóveis:
Tecnologia portátil:
Equipamento industrial:
Conclusão:
O ecrã LCD TFT de 3,6 polegadas de alto brilho 1000nits combina tecnologia de ponta com design prático para atender às demandas das aplicações modernas.Melhore a sua oferta de produtos com esta solução de exibição excepcional que proporciona um brilho incomparável, clareza e versatilidade.
Para mais informações, especificações técnicas ou para fazer uma encomenda, contacte-nos diretamente.
| Características | Especificações |
| Tipo LCD | 3.6 polegadas |
| Resolução (H) | 544*(RGB) *506 |
| Tipo de tecnologia | a-Si TFT |
| Configuração de pixels | Faixa vertical RGB |
| Normalmente branca | Normalmente preto. |
| Direção de visualização | Todos |
| OutlineDimenções (W x H x T) (mm) | 98.88*94.12*7.79 |
| Área ativa ((mm) | 83.49 x 89.76 |
| Com e sem ecrã táctil | Sem |
| Tipo de conector de correspondência | 0.5 pitch 30 pin |
| Tipo de luz de fundo | LED |
| Peso (g) | TBD |
| Interface | LVDS |
| Número de cores | 16.7M |
| IC do condutor | ST7266-G6-E |
Dimensões externas
![]()
Definição do PIN da interface
| - Não, não. | NOME PIN | Descrição |
| 1 | A | Potência de luz LED de fundo |
| 2 | K | Luz de fundo LED Terra |
| 3 | LVDS-D3N | Dados de entrada de diferencial LVDS negativos |
| 4 | LVDS-D3P | Introdução de dados de diferencial LVDS positivo |
| 5 | GND | Terra |
| 6 | LVDS-D2N | Dados de entrada de diferencial LVDS negativos |
| 7 | LVDS-D2P | Introdução de dados de diferencial LVDS positivo |
| 8 | GND | Terra |
| 9 | LVDS -CLKN | Input de relógio com diferencial LVDS negativo |
| 10 | LVDS -CLKP | Entrada de relógio com diferencial LVDS positivo |
| 11 | GND | Terra |
| 12 | LVDS-D1N | Dados de entrada de diferencial LVDS negativos |
| 13 | LVDS-D1P | Introdução de dados de diferencial LVDS positivo |
| 14 | GND | Terra |
| 15 | LVDS-D0N | Dados de entrada de diferencial LVDS negativos |
| 16 | LVDS-D0P | Input de dados de diferencial LVDS positivo |
| 17 | GND | Terra |
| 18 a 19 | Capacidade de carga | Uma fonte de alimentação para o circuito de energia lógica e de entrada/saída. |
| 20 | BIST | Auto-teste incorporado |
| 21 | SDA | sinal de entrada/saída em série no modo de interface em série |
| 22 | LEC | Em Serial Interface, isso é usado como SCL. |
| 23 | STBYB | Controle do modo de espera H:operação normal;L:expressão desativada |
| 24 | RST | Pin de reinicialização 3.3V |
| 25 | CS | Pin de seleção de chips |
| 26 | AVDD/NC | AVDD/NC |
| 27 | GND | Terra |
| 28 | VDD-3.3V | Fornecimento de energia ((3.3V) |
| 29 | VDD-3.3V | Fornecimento de energia ((3.3V) |
| 30 | VCOM/NC | Voltagem comum/NC |
Classificações máximas absolutas
| Ponto | Símbolo | Valor | Unidade |
| Tensão de alimentação para a lógica | VDD | 3.0~3.6 | V |
| Voltagem de entrada | Vinho | VDD+0.3 | V |
| Temperatura de funcionamento | Topr | - 30 a 85 | C |
| Temperatura de armazenamento | Tstg | - 30 a 85 | C |
Características elétricas de CC
| Ponto | Símbolo | Min. | Tipo | Max. | Unidade |
| Voltagem de potência | VDD | 3.0 | 3.3 | 3.6 | V |
| Alta tensão de entrada lógica | VIH | 0.7VDD | - | VDD | V |
| Lógico de entrada de baixa tensão | VIL | 0 | - | 0.3VDD | V |
Unidade de retroiluminaçãoCaracterísticas
| Ponto | Símbolo | Min. | Tipo | Max. | Unidade |
| Corrente para a frente | Se | - Não. | 180 | - Não. | mA |
| Voltagem para a frente | VF | 13.5 | 14 | 16 | V |
| Modo de ligação | - | - Não. | 5S4P | - Não. | |
| Número de LED | / | 20 | Peças | ||
| Duração de vida do LED | 40000 | 50000 | Horas |

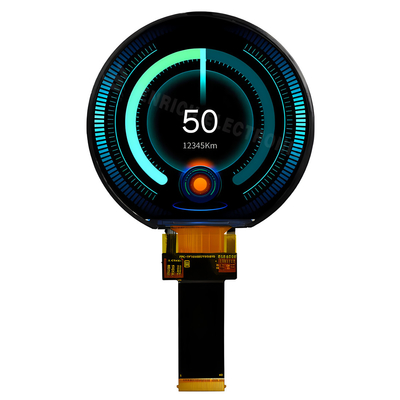

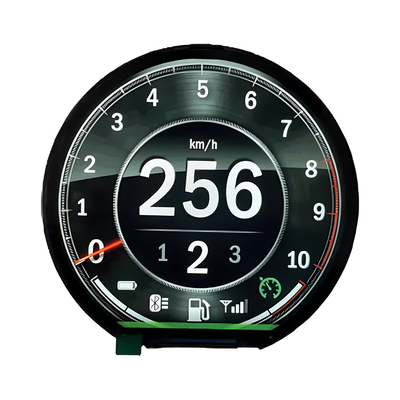

Imagem do produto
![]()
![]()
