Detalhes do produto:
|
| Produto: | 2,8 polegadas TFT LCD | Resolução: | 240 x 320 |
|---|---|---|---|
| Cores: | 262K | tela sensível ao toque: | Ecrã táctil resistivo |
| interface: | MCU, RGB | Direção de visualização: | IPS, todos os ângulos de visão |
| IC do condutor: | ILI9341V | Conexão: | ZIF |
| Luminância de superfície: | 1000 cd/m2 (nits) | Número de pin: | 50 pinos |
| Duração de vida do LED: | 40,000 horas | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | 240 x 320 pontos TFT de alto brilho,Exibição LCD TFT 240 X 320 pontos,2.8 polegadas TFT de alto brilho |
||
Sobre este item SFTO280TZ-7214AT
A Saef Technology tem o prazer de apresentar a nossa mais recente inovação em tecnologia de exibição: o LCD TFT de 2,8 polegadas de alto brilho de 1000nits.Quer esteja a desenhar para aplicações ao ar livre ou queira um ecrã claro e vibrante para o seu dispositivo, este ecrã oferece desempenho e fiabilidade imbatíveis.
Brilho excepcional:Com um nível de brilho impressionante de 1000 nits, este ecrã garante que o conteúdo seja visível mesmo à luz solar direta, tornando-o ideal para ambientes externos e de alta luz ambiente.
Tamanho compacto:Medindo apenas 2,8 polegadas, este ecrã alcança o equilíbrio perfeito entre portabilidade e usabilidade, cabendo perfeitamente em uma variedade de dispositivos compactos.
Alta resolução:A resolução de 240 x 320 pixels garante imagens nítidas e claras, permitindo gráficos e texto detalhados, melhorando a experiência do usuário.
Tecnologia IPS:Utilizando a tecnologia In-Plane Switching (IPS), o ecrã oferece ângulos de visão amplos e reprodução precisa de cores, garantindo que imagens e vídeos pareçam ótimos de qualquer perspectiva.
Interface versátil:Equipado com interfaces MCU e RGB, este ecrã é altamente adaptável, facilitando a integração em uma variedade de aplicações de microcontroladores e sistemas existentes.
Eficiência energética:Projetado com eficiência em mente, o ecrã equilibra o brilho e o consumo de energia, ajudando a prolongar a vida da bateria em dispositivos portáteis.
Visão melhorada:Perfeito para aplicações em ambientes luminosos, como quiosques ao ar livre, dispositivos portáteis e monitores automotivos.
Amigável ao utilizador:A alta resolução e as cores vibrantes melhoram a experiência geral do usuário, facilitando a leitura e a interação com a tela.
Integração fácil:Com opções de interface dupla, os desenvolvedores podem facilmente conectar o ecrã a vários microcontroladores e sistemas, reduzindo a complexidade do projeto e o tempo de comercialização.
Durabilidade:Construído para suportar as demandas de várias aplicações, garantindo longevidade e desempenho consistente ao longo do tempo.
O High Brightness 1000nits 2,8 polegadas TFT LCD Display é a solução definitiva para profissionais que procuram uma tela poderosa, versátil e de alto desempenho.Aumente o brilho e a clareza dos seus dispositivos, e atender a uma variedade de aplicações, desde a indústria até a electrónica de consumo.
Para mais informações, amostras ou para discutir suas necessidades específicas, entre em contato conosco.
Características
| Informações gerais | Especificações | Unidade |
| Painel principal | ||
| Área de exibição ((AA)) | 43.2 ((H) *57.6 ((V) (2.8 polegadas)) | mm |
| Elementos de controlador | Matriz ativa TFT a-Si | - |
| Mostrar cores | 262K | cores |
| Número de pixels | 240 ((RGB) *320 | pontos |
| Pitch de pixels | 0.180 ((H) *0.180 ((V) | mm |
| Ângulo de visão | Todos | A partir das 18h |
| IC de unidade | ILI9341V | - |
| Disposição de pixels de cor | Faixa vertical RGB | |
| Modo de exibição | Transmissor/ Normalmente preto | - |
| Temperatura de funcionamento | -20+70 | °C |
| Temperatura de armazenamento | -30 ¢ + 80 | °C |
Informações mecânicas
| Ponto | Minha. | Tipo. | Max. - O quê? | Unidade | Notas | |
| Tamanho do módulo | Horizontal ((H) | - | 50.00 | - | mm | ± 0.2 |
| Vertical ((V) | - | 69.20 | - | mm | ± 0.2 | |
| Profundidade ((D) | - | 3.99 | - | mm | ± 0.2 | |
| Peso | - | TBD | - | g | - | |
Dimensões externas
Definição do pin de interface
| Pin NO. | Símbolo | Nível | Função |
| 1 | LEDK | L | BacklightK |
| 2 a 5 | LEDA | H | Iluminação de fundo |
| 6 | IM0 | H/L | Selecionar o modo de interface da MCU NOTA ((1) |
| 7 | IM1 | H/L | |
| 8 | IM2 | H/L | |
| 9 | IM3 | H/L | |
| 10 | Recurso | H/L | Pin de reinicialização de hardware |
| 11 | VSYNC | H/L | Sinal de entrada de sincronização vertical (quadro) para RGB |
| 12 | HSYNC | H/L | Sinal de entrada de sincronização horizontal (linear) para RGB |
| 13 | DOTCLK | H/L | sinal de relógio de pontos para a operação da interface RGB. |
| 14 | ENABLE | H/L | Ativar o sinal de dados para a operação da interface RGB. |
| 15 ~ 32 | D17-DB0 | H/L | Bus de dados |
| 33 | SD0 | H/L | Pin de saída da interface SPI. |
| 34 | SDA | H/L | Pin de entrada da interface SPI. |
| 35 | RD | H/L | Leia ativar pin de relógio |
| 36 | WR-RS | H/L | Um sinal de selecção de registo |
| 37 | RS-SCL | H/L | Escrever ativar clock pin de entrada |
| 38 | CS | H/L | Chip selecionar pin de entrada |
| 39 | TE | H/L | Eficiência de efeito de rasgo |
| 40 | CICV | H | Fornecimento de energia ((1.8V) |
| 41 | CICV | H | Fornecimento de energia ((2.8-3.3V) |
| 42 | VCI | H | Fornecimento de energia ((2.8-3.3V) |
| 43 | GND | L | Terra |
| 44 | XR | / | / |
| 45 | YD | / | / |
| 46 | XL | / | / |
| 47 | OU | / | / |
| 48 | GND | L | Terra |
| 49 | GND | L | Terra |
| 50 | GND | L | Terra |
Classificações máximas absolutas
|
Ponto |
Símbolo |
Valores |
Unidade |
|
| Min. | Max. - O quê? | |||
| Tensão de alimentação para circuito lógico | CICV | -Não.3 | 4.6 | V |
| Tensão de alimentação para circuito analógico | VCI | -Não.3 | 4.6 | V |
Condições de funcionamento
|
Ponto |
Símbolo |
Valores |
Unidade |
Observação |
||
| Min. | Tipo | Max. - O quê? | ||||
| Fornecimento de energia | CCC | 2.7 | 2.8 | 3.3 | V | |
| Fornecimento de energia | CICV | 1.7 | 1.8 | 3.3 | V | |
| Modo normal Consumo corrente | C.I.C. | - | 12 | - | mA | VCC=2,8V |
| Portão TFT ON Voltage | VGH | 15 | V | |||
| Portão TFT DE VOLTAÇÃO | VGL | - Sete.5 | - | V | ||
Unidade de retroiluminação (GND=0V)
|
Ponto |
Símbolo |
Valores |
Unidade |
Observação |
||
| Min. | Tipo | Max. - O quê? | ||||
| Voltagem de alimentação | Vf | 2.8 | - | 3.4 | V | |
| Fornecimento a prazo corrente | Se | - | 120 | - | mA | |
| Luminância LCM | LV | 900 | 1000 | - | cd/m2 | IB= 120 mA |
| Uniformidade | / | 80 | % | - | ||

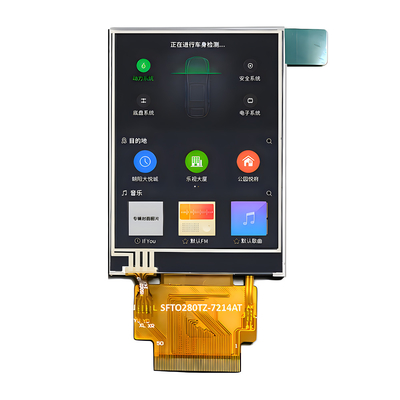

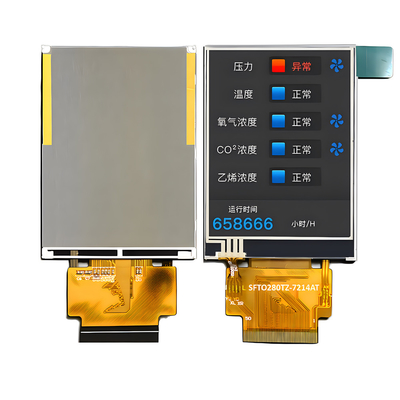

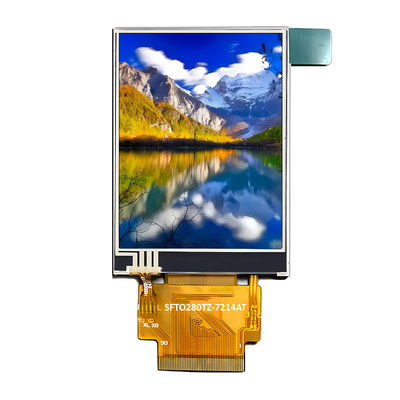

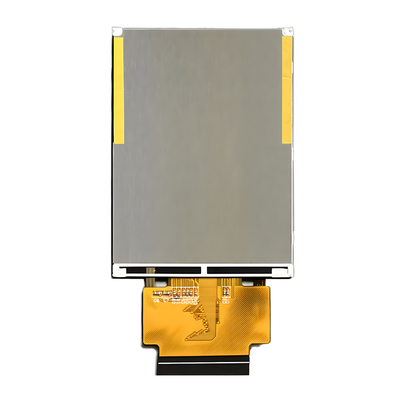

Imagem do produto
