Detalhes do produto:
|
| Produto: | 2,4" tela de TFT | Resolução: | 240x320 |
|---|---|---|---|
| Direção de visualização: | IPS, ângulo de visão total | tela sensível ao toque: | - Não. |
| interface: | Interface RGB/MCU/SPI | Número de pin: | 40 pinos |
| Luminância de superfície: | 1000 cd/m2 (nits) | Duração de vida do LED: | 40,000 horas |
| Vidro de cobertura: | personalizável | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | 2.4" TFT de alto brilho,Display de matriz de pontos 240x320,Display LCD TFT de alto brilho |
||
Sobre este item SFTO240PY-7190AN
Apresentação do nossoExibição LCD TFT de 2,4" de alto brilho 1000nitsCom uma resolução impressionante de 240x320 pixels, este ecrã oferece imagens vibrantes e nítidas.garantir que o seu conteúdo se destaque mesmo em ambientes luminosos.
Características principais:
Quer esteja a desenvolver um aparelho de consumo, uma máquina industrial ou um protótipo inovador, o nosso ecrã LCD TFT foi concebido para elevar o seu projeto com a sua qualidade de imagem e adaptabilidade superiores.Melhore seus designs e cative seu público com gráficos vívidos e desempenho confiável.
Descubra o potencial do nosso ecrã LCD TFT de alto brilho de 1000 nits hoje!Contacte-nos diretamente.
Especificações gerais
| - Não, não. | Ponto | Conteúdo | Unidade |
| 1 | Tamanho do LCD | 2.4 polegadas (diagonalmente) | / |
| 2 | Modo de exibição | Normalmente preto/transmissor/anti-reflexo | / |
| 3 | Direção de visão (o olho) | Grátis | / |
| 4 | Direção de inversão da escala cinzenta | - | / |
| 5 | Resolução (H*V) | 240 * 320 pixels | / |
| 6 | Tamanho do módulo (L*W*H) | 42.72*58.50*2.15 | mm |
| 7 | Área ativa (L*W) | 36.72 x 48.96 | mm |
| 8 | Pitch dos pixels (L*W) | 0.153*0.153 | mm |
| 9 | Tipo de interface | Interface RGB/MCU/SPI | / |
| 10 | Profundidade de cor | 16.7M | / |
| 11 | Consumo de energia do módulo | TBD | W |
| 12 | Tipo de luz traseira | LED | / |
| 13 | IC do condutor | ST7789VI ou compatível | / |
| 14 | Peso | 12.1 | g |
Desenho externo
Definição de interface de pin
|
Interface - Não, não. |
Nome |
I/O ou Conectar para |
Descrição |
| 1 | LEDK | P | Potência para luz de fundo LED (cátodo). |
| 2 | LEDA | P | Energia para luz de fundo LED ((Anodo). |
| 3 | GND | P | Power Ground. |
| 4 | IM0 | Eu... | Interface selecionada (consulte a ficha de dados do driver IC) |
| 5 | IM1 | Eu... | Interface selecionada (consulte a ficha de dados do driver IC) |
|
6 |
IM2 |
Eu... |
Interface selecionada (consulte a ficha de dados do driver IC) |
| 7 | SDA | O/O | Pin de entrada da interface SPI. |
| 8 | DOTCLK | Eu... | Relógio de pontos. |
| 9 | DE | Eu... | Ativar dados. |
| 10 | VSYNC | Eu... | Entrada de sincronização vertical |
| 11 | HSYNC | Eu... | Entrada de sincronização horizontal |
| 12 | CCC | P | Fornecimento de energia |
| 13 | Reinicialização | Eu... | Reinicie o sinal. |
| 14 | GND | P | Power Ground. |
| 15 a 32 | DB17-DB0 | O/O | Bus de dados (DB17-DB0). |
| 33 | RD | Eu... | Interface RGB. por favor fique este pin em VDDI ou DGND. |
| 34 | WR | Eu... | Interface RGB. por favor fique este pin em VDDI ou DGND. |
| 35 | RS | Eu... | Interface RGB. relógio de interface serial. |
| 36 | CS | Eu... | Pin de selecção de chips. |
| 37 | XR(NC) | - | NC |
| 38 | YD ((NC) | - | NC |
| 39 | XL ((NC) | - | NC |
| 40 | (N.U.N.C.) | - | NC |
Limite máximo absoluto
| Ponto | Símbolo | Minha. | Max. - O quê? | Unidade |
| Voltagem de entrada da fonte de alimentação para TFT | VDD | -Não.3 | 4.6 | V |
| Corrente de luz de fundo (temperatura normal) | ILED | - | 100 | mA |
| Temperatura de funcionamento | Em cima | - 20 | + 70 | °C |
| Temperatura de armazenamento | Tst | - Trinta | + 80 | °C |
| Humidade | RH | - | 90% (max 60 °C) | RH |
Características de corrente contínua (VDD=2,8V,Ta=25,C)
| Ponto | Símbolo | Minha. | Tipo. | Max. - O quê? | Unidade |
| Voltagem de entrada da fonte de alimentação | CCC | 2.4 | 2.8 | 3.6 | V |
| Voltagem lógica de entrada/saída | VDDIO | - | 1.8 | - | V |
| Nível de tensão de entrada "H" | VIH | 0.7VDDIO | - | VDDIO | V |
| Nível de tensão de entrada "L" | VIL | VSS | - | 0.3VDDIO | V |
| Corrente de alimentação | IVDD | - | 9 | - | mA |
Luz de fundo Características elétrico-ópticas
| Ponto | Símbolo | Minha. | Tipo. | Max. - O quê? | Unidade | Notas |
| Voltagem LED para a frente | VF | 5.6 | 6 | 6.8 | V | |
| Corrente LED para a frente | Se | - | 80 | - | mA | IF=20*4mA |
| Consumo de energia LED | PLED | - | 0.48 | - | W | Nota 1 |
| Número de LED | - | 4 | PCS | |||
| Modo de ligação | - | 4 paralelo | / | |||
| Tempo de vida útil do LED | - | 40000 | - | - | Horas | Nota 2 |
Características ópticas
| Ponto | Símbolo | Condição | Minha. | Tipo. | Max. - O quê? | Unidade |
| Tempo de resposta | Tr+ Tf |
- |
- | 35 | 45 | ms |
| Relação de contraste | Cr | 500 | 750 | - | - | |
|
Superfície luminosidade |
Lv | θ=0° | 800 | 1000 | - | cd/m2 |
| Uniformidade da luminância | Yu. | θ=0° | 75 | 80 | - | % |
| NTSC | - | θ=0° | - | 50 | - | % |
|
Ângulo de visão |
θ |
7=90° | 70 | 80 | - | deg |
| 7=270° | 70 | 80 | - | deg | ||
| 7=0° | 70 | 80 | - | deg | ||
| 7=180° | 70 | 80 | - | deg |

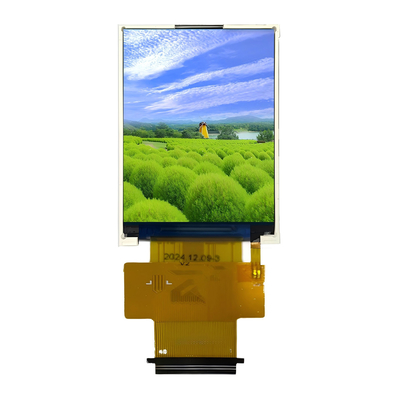

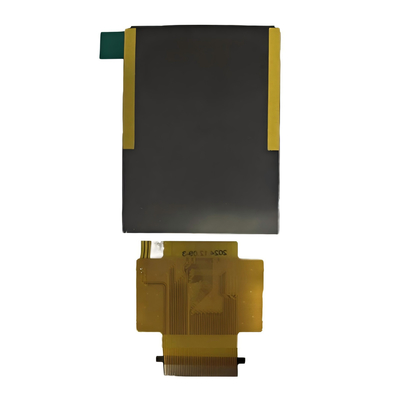

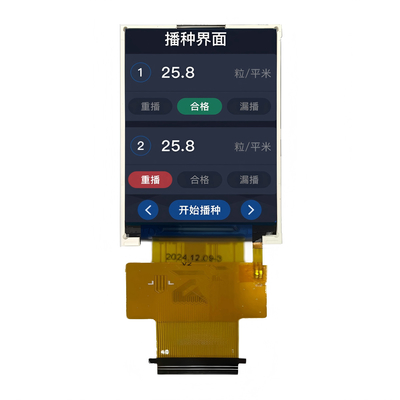

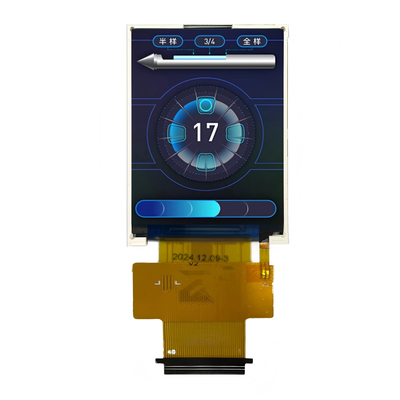

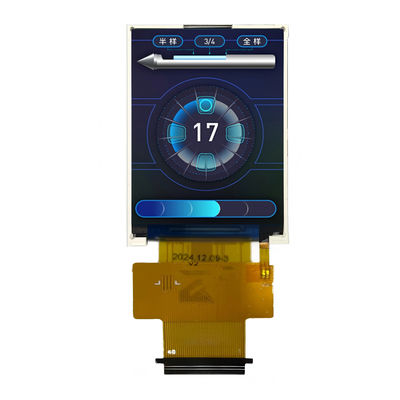

ProdutoImagens
