Detalhes do produto:
|
| Produto: | 1Ecrã TFT de 54" | Resolução: | 240x240 |
|---|---|---|---|
| Direção de visualização: | Ângulo de visão completo (80/80/80/80) | Ecrã de Toque: | - Não, não. |
| interface: | MCU (personalizável) | Número de pin: | 24 pinos |
| Luminância de superfície: | 1000 cd/m2 (nits) | Duração de vida do LED: | 40,000 horas |
| Vidro de cobertura: | Personalizável | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | 1Display TFT de alta luminosidade de 54",Exibição LCD SPI Interface Dot Matrix,Display LCD de matriz de pontos 240x240 |
||
Apresento o nosso display TFT LCD de alta luminosidade de 1000 nits 1.54 "SF-TC154B-8945B-N,concebido para elevar os seus projetos e aplicações com a sua impressionante clareza visual e desempenho robusto.
Alto brilho (1000 nits): O nosso ecrã garante uma visibilidade excepcional em várias condições de iluminação, tornando-o ideal para ambientes externos ou ambientes interiores luminosos.
Tamanho compacto (1.54 "): Este LCD TFT compacto se encaixa perfeitamente em dispositivos onde o espaço é um prémio, ao mesmo tempo em que oferece um rico conteúdo visual.
Resolução (240x240): A matriz de pontos 240x240 fornece imagens nítidas e vibrantes, fazendo com que os seus visuais apareçam com clareza e cor.
Interface SPI:A Interface Periférica Serial (SPI) facilita a comunicação rápida e eficiente, permitindo a integração perfeita com microcontroladores e outros sistemas digitais.
Com o seu brilho superior, tamanho compacto e facilidade de integração, o nosso High Brightness 1.54" TFT LCD Display é a solução perfeita para o seu próximo projeto inovador.Aumente a sua experiência de usuário e capte a atenção com um ecrã que brilha em qualquer ambiente.
Explore as possibilidades hoje!
Detalhes rápidos do produto
1. Dimensão LCD: 1,54 ′′ polegadas TFT
2Resolução: 240x240
3Ângulo de visão: todos os ângulos de visão
4Dimensões do contorno: 31,52x33,72x1,8 mm
5. IC do controlador LCD: ST7789V
6Tipo de interface LCD: SPI
7. Temperatura: -20°C a +70°C; Tst -30°C a +80°C
8Painel de toque: personalizado ou padrão capacitivo touch screen ((CTP) opcional
Desenho externo
Definição de interface de pin
| - Não, não. | NOME PIN | Descrição |
| 1 a 2 | LEDK | Cátodo LED |
| 3 a 4 | GND | Terra |
| 5 | FMARK | Servir de sinal de saída TE (Tearing Effect) |
| 6 | SDA | Pin bidirecional de entrada/saída de dados em série |
| 7 | D/C | Pin de selecção de dados/comando |
| 8 | SCL | Pin SCL como Relógio Serial quando operado na interface serial |
| 9 | CS | Pin de entrada para o sinal de seleção de chips |
| 10 | Reinicialização | LCM Reiniciar sinal de entrada |
| 11-12 | CICV | Fornecimento de energia 1.8V/2.8V Tensão |
| 13 a 14 | CCC | Fornecimento de energia 2.8V Voltagem |
| 15 a 16 | GND | Terra |
| 17-22 | NC | NC |
| 23 a 24 | LEDA | Anodo LED |
Limite máximo absoluto
| Ponto | Símbolo | Valor | Unidade |
| Tensão de alimentação para a lógica | VDD | 1.6~3.3 | V |
| Voltagem de entrada | Vinho | VDD+0.3 | V |
| Temperatura de funcionamento | Topr | - 20 a 70 | .C |
| Temperatura de armazenamento | Tstg | - 30 a 80 | .C |
Características de corrente contínua (VDD=2,8V,Ta=25,C)
| Ponto | Símbolo | Min. | Tipo | Max. | Unidade | Condição de ensaio |
| Tensão de funcionamento | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Corrente de alimentação | IDD | - | - | 5 | mA | VDD = 2,8V, Ta = 25,C |
| Voltagem de entrada | VIH | 0.8VDD | - | VDD | V | |
| VIL | 0 | - | 0.2VDD | V | ||
| Corrente de fuga de entrada | IIL | - Um.0 | - | 1.0 | μA | VIN=VDD ou VSS |
Luz de fundo Características elétrico-ópticas
| Ponto | Símbolo | MIN | TYP | Max. | UNIT | Teste |
| Tensão de alimentação | Vf | - | 9.6 | - | V | Se=20 mA |
| Corrente de abastecimento | Se | - | 20 | - | mA | - |
| Voltagem inversa | - Não. | - | - | 5 | V | - |
| Dissipação de energia | Pd | - | 192 | - | mW | - |
| Intensidade luminosa para LCM | - | 900 | 1000 | 1100 | Cd/m2 | Se=20mA |
| Uniformidade para a MCL | - | 80 | - | - | % | Se=20 mA |
| Cor da luz de fundo | Branco | |||||
Características ópticas
| - Não, não. | Ponto de referência | Símbolo | Condições | Especificações | Unidade | ||
| Min. | Tipo | Max. | |||||
| 1 | Tempo de resposta | Tr+Tf | 25°C | | 6 | | Srta. |
| 2 | Transmitância (com PL) | T (%) | - | - | 7.1 | - | - |
| Taxa de contraste | Cr | θ=0, ângulo de visão normal | - | 500 | - | - |
| Ângulo de visão | CR>10 | - | 80 | - | Deg | |

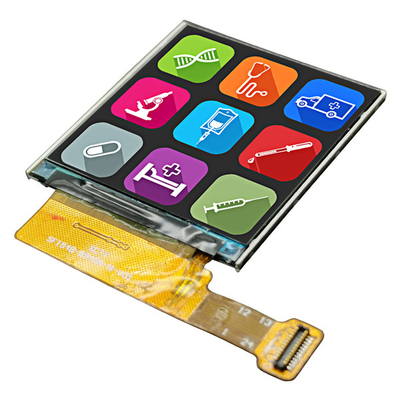

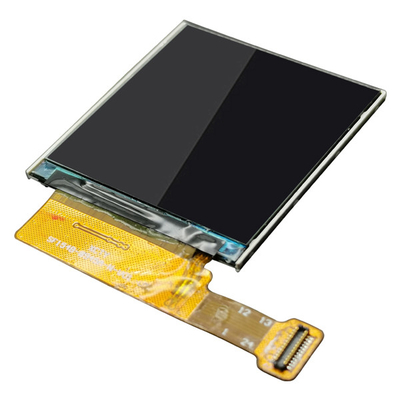

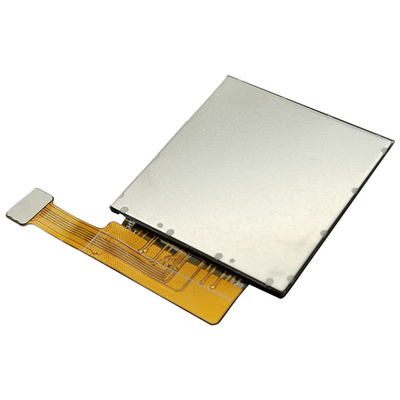

ProdutoImagens
Contacte-nos
Por favor, sinta-se à vontade para nos contactar para mais informações.
SF-TC154B-8945B-N_SPECIFICAÇÃO.pdf
