Detalhes do produto:
|
| Palavras-chave: | LCD HDMI TFT de 7 polegadas | Resolução: | pixéis 1024x600 |
|---|---|---|---|
| Suporte de sinal: | HDMI 480i, 480p, 576i, 576p, 720p, 1080i, 1080p | Interface CTP: | USB |
| Luminância de superfície: | 500 cd/m2 - 1000 cd/m2 | tela sensível ao toque: | CTP (capacitativo touch screen) |
| Potência de entrada: | Entrada USB 5V ((+/- 0,5V) | Compatível com: | PI da framboesa |
| apoio: | Raspbian, Ubuntu, WIN10 IOT e outros sistemas | Direção de visualização: | IPS Todos os ângulos de visão ((85/85/85/85) |
| Duração de vida do LED: | 40,000 horas | Temporário operacional.: | – 20℃ a +70℃ |
| Temperatura de armazenamento.: | ¥30°C a +80°C | Saída de áudio: | 8Ω1,5 W |
| Consumo de energia em estado de espera da placa-mãe: | < 0,25 W | botão (reservado): | POWER, MENU, UP, DOWN, EXIT |
| Certificado: | ISO 9001:2015 / ISO 14001:2015 | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Display LCD HDMI TFT de 7 polegadas,Exposição capacitiva de TFT LCD do toque |
||
7 polegadas HDMI TFT LCD Display com capacitivo touch screen para Raspberry PI Introdução do produto

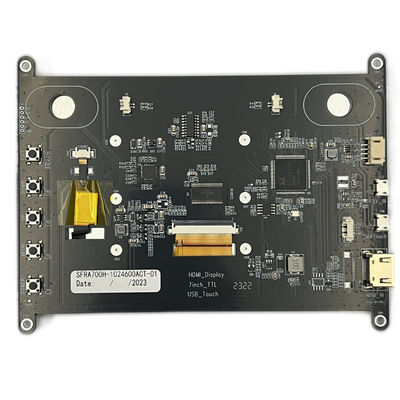

O SFRA700H-1024600ACT-01 é um módulo HDMI TFT LCD que integra TFT LCD, PCAP touch e driver board.
1- O módulo apresenta perfeitamente a saída de sinal digital HDMI do PC no ecrã LCD 1024*600.
2- Suporte HDMI 1.3, HDMI 1.4, HDCP 1.4A fonte de sinal HDMI é compatível com mini-PCs convencionais, como o Raspberry Pi, BB Black, Banana Pi, etc.
3-TOUCH é de USB para I2C, sem necessidade de instalar drivers.
4- O design é usado principalmente no ecrã Raspberry Pi, e também pode ser usado em outros dispositivos touch screen de controle industrial HDMI.Suporta o Raspbian, Ubuntu, WIN10 IOT e outros sistemas.
5- quando utilizado como ecrã de computador, suporta Windows 7/8/10, touch de cinco pontos, sem driver.
| Palavras chave: | 7 polegadas HDMI TFT LCD |
| Resolução: | 1024x600 pixels |
| Suporte de sinal: | HDMI 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
| Interface CTP: | USB |
| Compatível com: | Raspberry Pi |
| Direção de visualização: | IPS Ângulo de visão completo ((85/85/85/85) |
| Luminância superficial: | 500 Cd/m2 - 1000 Cd/m2 |
| Ecrã táctil: | CTP (capacitativo touch screen) |
| Entrada de energia: | Entrada USB 5V ((+/- 0,5V) |
| Apoio: | Raspbian, Ubuntu, WIN10 IOT e outros sistemas |
| Duração de vida do LED: | 40000 horas |
| Temperatura de funcionamento: | ¥20°C a +70°C |
| Temperatura de armazenamento: | ¥30°C a +80°C |
| Consumo de energia da placa-mãe em modo de espera: | < 0,25 W |
| Saída de áudio: | 8Ω1,5 W |
| Botão (reservado): | Alimentação, Menu, Alto, Baixo, Saída |
| Certificado: | ISO 9001:2015 / ISO 14001:2015 |
| Conformidade: | Compatível com o REACH & RoHS |
Características
| Versão | 01 | ||
| Suporte de sinal | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| Toque. | Padrão USB | ||
| VGA | Não apoio | ||
| Interface na placa principal | entrada | HDMI | Um patch HDMI de tipo feminino patch 19Pin (horizontal) |
| USB | MICRO 5P USB feminina B tipo 5.9MM (horizontal) | ||
| Interface de fones de ouvido | NC | ||
| Interface de toque | 6 pinos | FPC-0.5-6PIN (horizontalmente) | |
| Interface de exibição | Pin RGB 50 | FPC-0.5-50PIN (horizontal) | |
| Áudio | Saída de áudio | 8Ω1,5 W | 4PIN-1.25 H1.8 Assento feminino ultrafino (horizontal) |
| Fornecimento de energia | Potência de entrada | Entrada USB 5V ((+/- 0,5V) | |
| Display Vop | 3.3V | ||
| Função de potência | Potência em exibição | ||
| Consumo de energia em estado de espera da placa-mãe | < 0,25 W | ||
| Menu OSD | Menu (reserva) | Brilho, Contraste, Correção Automática, Fase, Relógio, Posição do Campo, Configuração da Função, Reset, etc. | |
| Língua (reserva) | Chinês, Inglês, Francês, Alemão, Italiano, Espanhol, Russo, Coreano, Japonês, etc. | ||
| botão (reservado) | Alimentação, Menu, Alto, Baixo, Saída | ||
Display LCD HDMI TFT de 7 polegadas com tela sensível ao toque capacitiva para desenho do produto Raspberry PI
Definição do pin da interface HDMI
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 protegido |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1 protegido |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0 protegido |
| 9 | T.M.D.S. DATA0- |
| 10 | T.M.D.S DATA CLOCK+ |
| 11 | Relógio de dados T.M.D.S. protegido |
| 12 | RELÓGIO DE DADOS T.M.D.S. |
| 13 | CEC (Controlo da electrónica de consumo opcional) |
| 14 | Reservado (no cabo, mas N.C. no dispositivo) |
| 15 | SCL(DDC) |
| 16 | SDA ((DDC) |
| 17 | DDC/CEC Ground |
| 18 | +5V (fornecimento de energia) |
| 19 | Cabos de sonda de troca a quente |

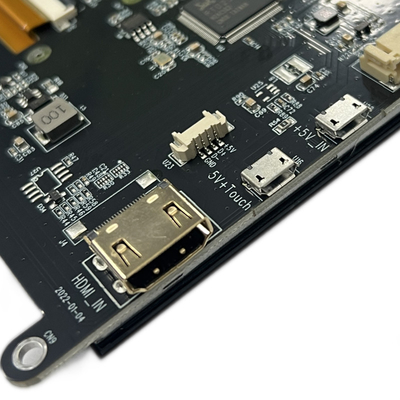

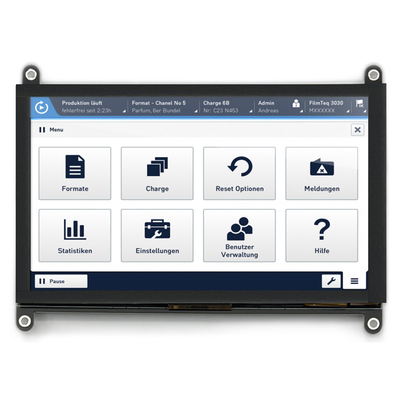

Ecrã LCD HDMI TFT de 7 polegadas com tela sensível ao toque capacitiva para imagem do produto Raspberry PI
Instalações de fábrica e certificados
Ecrã táctil de capacidade projetada (PCAP)
A tecnologia de toque capacitivo projetado (PCAP) oferece uma resposta rápida e sensível e uma confiabilidade de nível profissional combinada.O ecrã sensível ao toque capacitivo projetado da Saef Technology foi concebido paraTambém podemos combinar telas sensíveis ao toque PCAP com telas de cristal líquido (LCDs),que é uma solução integrada incorporada que ajuda a simplificar a cadeia de fornecimento e montagem.
Vidro de cobertura:
1Forma: tamanhos, formas, tratamentos de bordas, furos e recortes personalizados
2. Cor: Impressão de seda, logotipo
3Material de vidro: vidro Gorilla, vidro temperado, PMMA
4Tratamentos: Espelho, AG, AR, AF
Sensor:
1Material do sensor: vidro, filme, filme+filme
2FPC: Design de forma opcional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix e assim por diante
4Interface: I2C, USB, RS232
Contacte-nos
Adoramos ouvir sobre os seus projetos, se tiver alguma pergunta, pode contactar-nos em sales2@saef.com.cn
