Detalhes do produto:
|
| Palavras-chave: | Display HDMI de 13,3 polegadas | Resolução: | 1920*1080 |
|---|---|---|---|
| Interface CTP: | IIC para USB | Luminância de superfície: | 300 cd/m2 - 1000 cd/m2 |
| tela sensível ao toque: | tela táctil capacitivo | Direção de visualização: | IPS Todos os ângulos de visão (85/85/85/85) |
| Duração de vida do LED: | 40,000 horas | Temporário operacional.: | – 20℃ a +70℃ |
| Conformidade: | Compatível com o REACH & RoHS | apoio: | Raspberry Pi, HDMI, Raspbian, Ubuntu, WIN10 IOT |
| Destacar: | Exposição do toque do LCD de 13,3 polegadas,Exposição do toque de RoHS LCD |
||
Display HDMI de 13,3 polegadas, Raspberry Pi 13,3" Touch LCD
O SFHDMI133H-19201080A-CT é uma placa de driver de exibição FHD de 13,3 polegadas com uma resolução máxima de 1920x1080 @ 60HZ para um único propósito funcional de entrada de sinal HDMI.
* Este monitor HDMI de 13,3 polegadas suporta saída de sinal de interface de ecrã EDP.
* esta chave de OSD de tela TFT HDMI de 13,3 polegadas pode suportar uma variedade de idiomas OSD para escolher.
* este software de exibição HMDI TFT de 13,3 polegadas suporta atualização online.
* este ecrã TFT HDMI de 13,3 polegadas suporta ecrã táctil capacitivo PCAP.
* este Raspberry Pi 13,3" touchscreen suporta HDMI 1.4 e HDCP versão 2.0.
* este Raspberry Pi 13,3" touch LCD suporta a função USB HUB, interface USB2.0 externa, pode ser conectado a uma tela de toque USB externa.
* este Raspberry Pi 13,3" TFT suporta entrada de 12-20V.
* este Raspberry Pi 13.3" TFT suporta 1.5W * 2 saída de amplificação e saída de fones de ouvido.
Características
|
Entrada de vídeo
|
HDMI | 1080p | ||
| Versão HDCP | 2.0 | |||
| Fornecimento de energia de funcionamento | DC 5~20V | |||
| Consumo de energia em estado de espera | < 0,25 W | |||
|
Exibição LCD |
LCD | TFT LCD | ||
| interface | PED | |||
| Resolução máxima | O número de emissões é o seguinte: | |||
| Tensão de accionamento do ecrã | 3.3V(R33),5V(R5) | |||
| Saída de fones de ouvido | > 150MW (32Ω/0dB de sinal) | |||
| Saída do alto-falante | 2X1,5W THD+N<10%@1KHZ | |||
| LED | 调光方式 | PWM | ||
| Toque de tecla | Alimentação, Chave1, Chave2, Auto, Menu, opcional | |||
| Linguagem OSD | Chinês/Inglês/Alemão/Coreano/Francês/Espanhol/Japonês e outros | |||

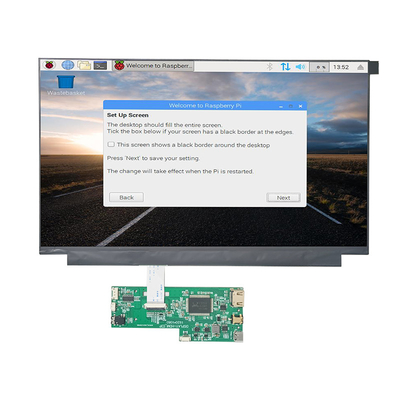

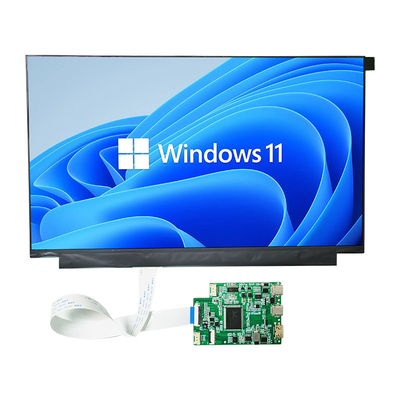

Display HDMI de 13,3 polegadas, Raspberry Pi 13,3" Touch LCD Imagem do produto
![]()
![]()
![]()
![]()
Display HDMI de 13,3 polegadas, Raspberry Pi 13,3 "Roduct LCD Touch Highlight
| Palavras chave: | Display HDMI de 13,3 polegadas | Resolução: | 1920*1080 |
|---|---|---|---|
| Interface CTP: | IIC para USB | Luminância superficial: | 300 Cd/m2 - 1000 Cd/m2 |
| Ecrã táctil: | Ecrã sensível ao toque | Direção de visualização: | IPS Todos os ângulos de visão (85/85/85/85) |
| Duração de vida do LED: | 40000 horas | Temperatura de funcionamento: | ¥20°C a +70°C |
| Conformidade: | Compatível com o REACH & RoHS | Apoio: | Raspberry Pi, HDMI, Raspbian, Ubuntu, WIN10 IOT |
Definição do pin HDMI
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S. DATA2 protegido pantalla |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S. DATA1 protegido pantalla |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0 protegido e protegido |
| 9 | T.M.D.S. DATA0- |
| 10 | T.M.D.S DATA CLOCK+ |
| 11 | T.M.D.S DATA CLOCK ecrã blindado |
| 12 | RELÓGIO DE DADOS T.M.D.S. |
| 13 |
CEC (Consumers Electronics Control, opcional eletrónico) Controlador de consumo eletrónico de escolha) |
| 14 | Reservado (no cabo, mas N.C. no dispositivo) |
| 15 | Relógio SCL ((DDC) |
| 16 | Dados do SDA ((DDC) |
| 17 | DDC/CEC Ground |
| 18 | Potência +5V |
| 19 | Cabos de sonda com câmbio a quente |

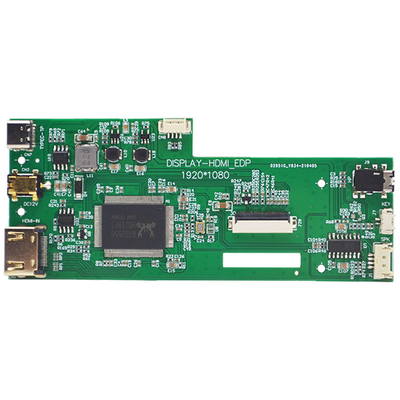

Dimensões e especificações relativas ao PCB da placa de controlo.
1Espessura do PCB + altura máxima do componente mais alto ≤ 7,8 mm
2, comprimento do PCB = 120 mm
3Largura do PCB = 50 mm
4, espessura do PCB = 1,0 mm
Especificações do buraco de parafuso: diâmetro 2,0 mm O tamanho e as coordenadas dos buracos de parafuso são mostrados no diagrama da estrutura
