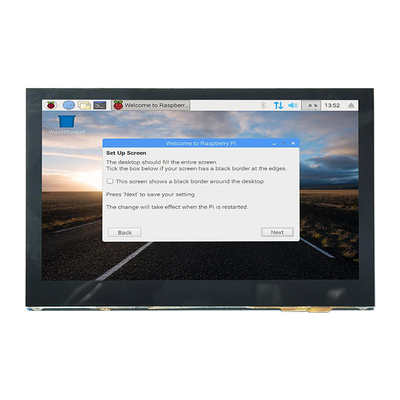

Ângulo de visão completo da exposição 800x480 de Dsi do pi da framboesa da polegada HDMI do CTP 4,3

4.3 polegadas DSI, 4.3 polegadas HDMI Display

O SFHDMI430H-800480A-CT é um módulo HDMI TFT LCD que integra TFT LCD, PCAP touch e driver board.

1Ecrã IPS de 4,3 polegadas, resolução de hardware de 800×480 pontos.
2Controle táctil de 5 pontos.
3Painel táctil capacitivo de vidro temperado, de dureza >= 6H.
4. Suporte Pi 4B/3B+/3A+/3B/2B/B+/A+, CM3/3+/4 requer o adaptador opcional DSI-Cable-15cm.
5Alimenta o LCD diretamente através da interface DSI do Raspberry Pi com taxas de atualização de até 60Hz.
6Quando usado com o Raspberry Pi, o Raspberry Pi OS / Ubuntu / Kali e o Retropie são suportados, sem unidade.
7Suporte para controlar o brilho da luz de fundo através de software.

Conexões de hardware

Usando um cabo FFC, conecte o LCD DSI de 4,3 polegadas ao conector DSI do Raspberry Pi.

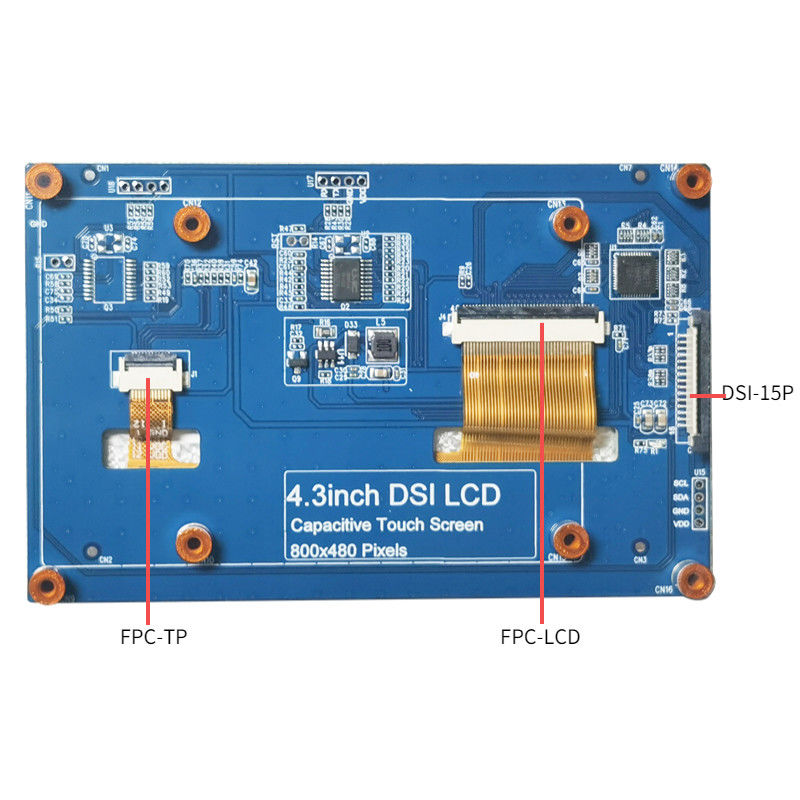

2Para facilidade de uso, você pode parafusar a parte de trás do LCD DSI de 4,3 polegadas do Raspberry Pi e montar os pilares de cobre.
Tal como mostrado na figura seguinte:

Conexões de software

Os sistemas Raspberry Pi OS/Ubuntu/Kali e Retropie para Raspberry Pi.
1. Por favor, baixe a versão mais recente da imagem do site oficial do Raspberry Pi. Faça o download do arquivo comprimido para o seu PC e extraia o arquivo.img.
2. Conecte o cartão TF ao PC e formatar o cartão TF usando o software SDFormatter.
3. Abra o software Win32DiskImager, selecione a imagem do sistema preparada na etapa 1, e clique em escrever para acender a imagem do sistema.
4Depois de piscar, salve e expulse com segurança o cartão TF e insira o cartão TF no Raspberry Pi.
5. Alimentação no Raspberry Pi, espere normalmente por alguns segundos para exibir normalmente. Após o sistema começar, ele pode ser tocado normalmente.
Nota: Em 2 de dezembro de 2021, o sistema operacional Raspberry Pi do Raspberry Pi se dividiu em dois ramos, o ramo Buster e o ramo Bullseye.
O ramo Buster é uma continuação do antigo sistema e é mais estável.O ramo Bullseye atual acabou de ser liberado e ainda não está estável.
Se é um utilizador industrial, o ramo Buster é altamente recomendado.
Se você estiver usando um sistema com um ramo Buster, a imagem funcionará sem alterações.
Comentar a seguinte declaração no arquivo config.txt (o arquivo de configuração está localizado no diretório raiz do cartão TF, ou seja /boot):

#camera_auto_detect=1

#dtoverlay=vc4-kms-v3d

Adicionar a seguinte declaração abaixo [todos]:

dtoverlay=vc4-fkms-v3d

start_x=1

Reinicie o Raspberry Pi depois de salvar

sudo reiniciar

Se você precisar usar uma câmera CSI no sistema do ramo Bullseye. Como este ramo usa a biblioteca de câmera libcamera por padrão, esta biblioteca não suporta drivers FKMS.
Então, além das modificações acima, você também precisa instalar a biblioteca da câmera Rappicam.
Aqui está como instalá-lo:
Execute o seguinte comando no terminal:

CD ~

sudo apt instalar cmake

clone githttps://github.com/raspberrypi/userland

cd userland

./constrói-me

sudo cp build/bin/* /bin/

Depois disso, execute o seguinte comando para desligar:

Powertrack

Conecte a câmera do Raspberry Pi à interface CSI do Raspberry Pi, ligue o Raspberry Pi novamente e, após a inicialização do sistema, execute o seguinte comando:
Fotografia

Raspistill -o imagem.jpg

Câmara

Raspivid -o video.h264 -t 10000

4.3 polegadas DSI, 4.3 polegadas HDMI DisplayImagem do produto

Definição do pin da interface HDMI
