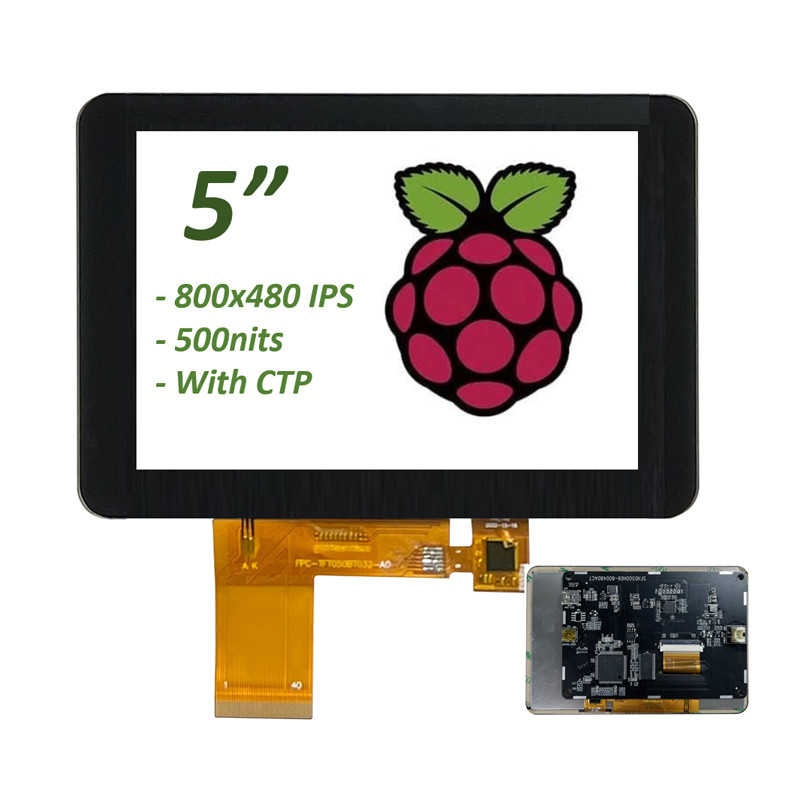

5" Raspberry Pi Compatível HDMI TFT Touchscreen Display 800x480 IPS Introdução ao Produto

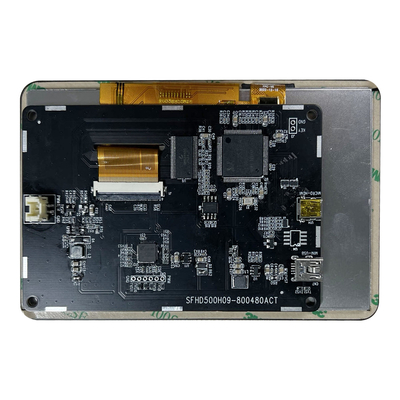

O SFHD500H09-800480A-CT é um módulo LCD TFT HDMI que integra LCD TFT, PCAP touch e driver board.
Este ecrã TFT de 5 polegadas é o companheiro perfeito para um Raspberry Pi. O ecrã TFT HDMI de 5 polegadas se conecta a um RPi usando o conector DSI nativo no RPi.Esta conexão fornece tudo o que o display precisa - informações de exibiçãoIsto significa que todos os GPIO do RPi estão disponíveis para se ligarem a outros periféricos*.
Além disso, ao contrário de muitos ecrãs RPi, este ecrã está pronto para usar e não requer modificações no arquivo config.txt no seu RPi antes de ligar*.
Características:
Display TFT a cores completas > 5" 500 nits
>Ecrã sensível ao toque
>Suporte: saída de sinal de interface RGB.
>Suporte: Língua OSD ((chinês/inglês).
>Requerido um único conector de 15 pinos para a exibição, o toque da tampa e a alimentação
>Conecta-se com DSI nativos no RPi Não utiliza GPIOs
>Arquivo de configuração pronto para usar
>Suporte: função I2C para USB Capacitive single touch e multi-touch.
>Suporte:Fonte de sinal HDMI de sistemas como Windows/Raspberry Pi/ATK/STB/DVD.
>Suporte: entrada DC-5V USB-5V2A.
>Áudio: Sem suporte, se necessário, pode ser personalizado.
>O software da placa-mãe suporta atualizações online.
|
Entrada de vídeo
|
HDMI |
1080p |
| Versão HDCP |
2.0 |
| Potência de operação |
DC 5V2A |
| Consumo de energia em estado de espera |
< 0,25 W |
|
Exibição LCD
|
Exibição |
TFT LCD |
| Interface de exibição |
RGB |
| Resolução |
800*480@60HZ |
| Voltagem do ecrã do motor |
3.3V |
| Saída de fones de ouvido |
Não apoio |
| Saída do alto-falante |
Não apoio |
| LED |
Modo de ajustar o brilho |
PWM |
| Teclado |
Não apoio |
| Linguagem OSD |
Chinês/Inglês |
5" Raspberry Pi Compatível HDMI TFT touchscreen Display 800x480 IPS Desenho do produto

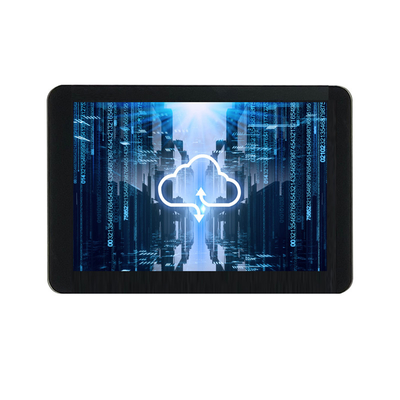

5" Raspberry Pi Compatível HDMI TFT touchscreen Display 800x480 IPS Imagem do produto
Definição do pin HDMI
| 1 |
T.M.D.S DATA2+ |
| 2 |
T.M.D.S. DATA2 protegido pantalla |
| 3 |
T.M.D.S DATA2- |
| 4 |
T.M.D.S DATA1+ |
| 5 |
T.M.D.S. DATA1 protegido pantalla |
| 6 |
T.M.D.S DATA1- |
| 7 |
T.M.D.S DATA0+ |
| 8 |
T.M.D.S DATA0 protegido e protegido |
| 9 |
T.M.D.S. DATA0- |
| 10 |
T.M.D.S DATA CLOCK+ |
| 11 |
T.M.D.S DATA CLOCK ecrã blindado |
| 12 |
RELÓGIO DE DADOS T.M.D.S. |
| 13 |
CEC (Consumers Electronics Control, opcional eletrónico)
Controlador de consumo eletrónico de escolha)
|
| 14 |
Reservado (no cabo, mas N.C. no dispositivo) |
| 15 |
Relógio SCL ((DDC) |
| 16 |
Dados do SDA ((DDC) |
| 17 |
DDC/CEC Ground |
| 18 |
Potência +5V |
| 19 |
Cabos de sonda com câmbio a quente |
Instalações de fábrica e certificados
Tecnologia SAEF Painel de exibição LCD TFT Mini / Small HDMI Signal
SAEF lançado para sinal HDMI Os monitores são projetados para funcionar com o Raspberry Pi ou sistema embutido, computadores de placa única (ou desktops / laptops) que suportam saída de sinal HDMI.Esta série de módulos de exibição vêm com uma placa de controle com uma saída de interface de sinal HDMISAEF oferece uma ampla gama de produtos de pequenos a médios módulos de exibição HDMI TFT em tamanhos que variam, como 1,28 polegadas HDMI TFT Round Display,Display redondo HDMI TFT de 2,8 polegadas, Display redondo HDMI TFT de 3,4 polegadas, Display redondo HDMI TFT de 3,6 polegadas, Display redondo HDMI TFT de 5 polegadas, Display redondo HDMI TFT de 4,3 polegadas, Display redondo HDMI TFT de 5 polegadas,Display HDMI TFT de 7 polegadas, 10,1 polegadas HDMI TFT Display, 11,6 polegadas HDMI TFT Display, 12,3 polegadas HDMI TFT Display, 13,3 polegadas HDMI TFT Display, 14 polegadas HDMI TFT Display, 15 polegadas HDMI TFT Display, 15,6 polegadas HDMI TFT Display,Display TFT HDMI de 17 polegadas, 18,5 polegadas HDMI TFT Display, 21,5 polegadas HDMI TFT Display, 23,8 polegadas HDMI TFT Display, 24 polegadas HDMI TFT Display, 25 polegadas HDMI TFT Display, 27 polegadas HDMI TFT Display e 28 polegadas HDMI TFT Display.Estes ecrãs são apresentados abaixo vantagens:
> Projetado para tornar o uso do Raspberry Pi mais fácil (suporte ao uso do Raspberry Pi)
> Suporte de saída de sinal HDMI
> Boa resposta ao toque
> Tempo de resposta rápido
> Suporte ao Raspberry Pi GPIO
> Suporte a mini-PCs, pode funcionar como um monitor de computador
> Suporte RTP com interface USB
> Opção PCAP de apoio
> Opção do painel sem toque está disponível
Palavra-chave de pesquisa: Display redondo HDMI TFT de 1,28 polegada, Display redondo HDMI TFT de 2,8 polegadas, Display redondo HDMI TFT de 3,4 polegadas, Display redondo HDMI TFT de 3,6 polegadas, Display redondo HDMI TFT de 5 polegadas, Display redondo HDMI TFT de 4,3 polegadas,Display HDMI TFT de 5 polegadas, Display HDMI TFT de 7 polegadas, Display HDMI TFT de 10,1 polegadas, Display HDMI TFT de 11,6 polegadas, Display HDMI TFT de 12,3 polegadas, Display HDMI TFT de 13,3 polegadas, Display HDMI TFT de 14 polegadas,Display TFT HDMI de 15 polegadas, Display TFT HDMI de 15,6 polegadas, Display TFT HDMI de 17 polegadas, Display TFT HDMI de 18,5 polegadas, Display TFT HDMI de 21,5 polegadas, Display TFT HDMI de 23,8 polegadas, Display TFT HDMI de 24 polegadas, Display TFT HDMI de 25 polegadas,Display TFT HDMI de 27 polegadas, 28 polegadas HDMI TFT Display
