Detalhes do produto:
|
| Produto: | TFT LCD Display | Tamanho da tela: | 13,3 polegadas (diagonal) |
|---|---|---|---|
| Resolução: | 1920 (H) x 1080 (V) Full HD | Brilho: | 2.000 cd/m² (lêndeas), alto brilho |
| Interface: | eDP (DisplayPort incorporado) – 2 pistas | Tela sensível ao toque (CTP): | Capacitivo Projetado (PCAP), Vidro-Vidro |
| Temperatura operacional: | -20°C a +70°C (Temperatura Ampla) | Ângulo de visão: | 85°/85°/85°/85° (todas as direções) |
| Gama de cores: | 72% NTSC (Típico) | tipo de painel: | LCD TFT, normalmente preto, IPS |
| Principais aplicações: | IHM industrial, dispositivos médicos, POS | Conformidade: | REACH, RoHS, livre de halogênio |
| Destacar: | 13Módulo de exibição LCD TFT de 0,3 polegadas,FHD eDP interface LCD |
||

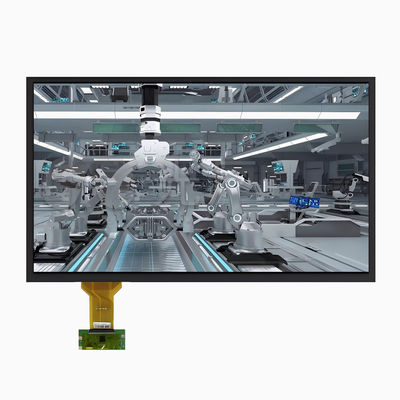

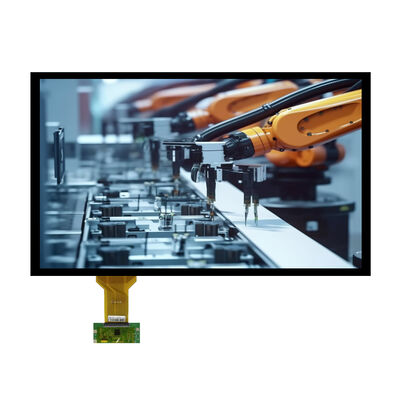

Display FHD de 13,3 polegadas legível à luz solar projetado para aplicações ao ar livre e com alta luz ambiental
A Saef Technology Limited apresenta oSFTO1330WN-7432A-CT2, um módulo LCD TFT premium de 13,3 polegadas especialmente concebido para aplicações em que a visibilidade sob luz solar direta e a robustez ambiental não são negociáveis.Resolução Full HD 1920×1080, e um painel táctil capacitivo projetado integrado com tratamento de superfície anti-reflexo e anti-UV, este módulo é a solução de exibição ideal para quiosques externos, sinalização digital, HMI industriais,navegação marítima, e infra-estruturas de transportes.
Projetado para resolver desafios críticos de design:
Legível à luz solar sem comprometer:A 2000 nits, este ecrã mantém uma clareza excepcional mesmo à luz directa do sol.A relação de contraste de 1000:1 e os ângulos de visão de 89° garantem que o conteúdo permaneça legível de qualquer perspectiva.
Interface táctil robusta:O painel táctil PCAP possui vidro de cobertura reforçado quimicamente com dureza ≥ 6H para lápis, anti-reflexo (10% de neblina) e tratamento de superfície anti-UV,e permanece funcional mesmo em nevoeiro ou com gotas de água superficiaisO controlador táctil ILI12511 suporta operação de 3,3 V ou 5 V e interfaces I2C/USB/UART para integração flexível do sistema.
Interface eDP de alta velocidade:A interface DisplayPort incorporada oferece vídeo Full HD a 60Hz com degradação mínima do sinal, suportando processadores modernos e plataformas FPGAA interface é concebida para funcionamento em modo DE apenas com frequências de clock de até 147,8 MHz.
Confiabilidade industrial:Certificado para funcionamento a partir de -20°C a +70°C e armazenamento a partir de -30°C a +80°C, com testes de fiabilidade abrangentes, incluindo choque térmico, umidade, vibração e ESD (±8kV de ar, ±4kV de contacto).
Especificações técnicas para a concepção do sistema:
| Parâmetro | Valor |
|---|---|
| Área ativa | 2930,76 mm × 165,24 mm |
| Pitch de pixel | 00,153 mm × 0,153 mm |
| Exibir cores | 16.7M |
| Tipo de luz de fundo | LED iluminado de borda, 2 cordas × 5 LEDs |
| Voltagem da luz de fundo | 27V33V (normalmente 30V) |
| Corrente de luz de fundo | 600 mA no total (300 mA por corda) |
| Fornecimento de energia | VCC = 3,3 V, BLU = 12 V |
| Interface de toque | I2C / USB / UART (selecionável) |
| Tensão de toque | 3.3V ou 5V (selecionável) |
| MTBF | 40,000 horas (iluminação de fundo) |
Customização e suporte de engenharia
Enquanto este módulo vem como uma solução completa de driver touch-display, Saef oferecesemicustomizados e completosopções para corresponder às suas necessidades exactas:
Personalização óptica:Ajustar o brilho, o nível anti-reflexo ou adicionar revestimento anti-impressão digital (AF)
Modificações mecânicas:Dimensões de contorno personalizadas, comprimento do FPC ou posições dos furos de montagem
Atualizações por toque:Integrar diferentes controladores de toque ou suportar a funcionalidade de toque de luvas
Adaptação da interface:Modificar o número de faixas eDP ou adicionar opções de saída LVDS
Ajuste de firmware:Personalize a linguagem do OSD, o motor de cores ou as configurações do DCR
Ideal para:
Sinalização digital exterior e quiosques
Exposições marítimas e de navegação
Sistemas de transporte e orientação
Painéis de controlo industriais em ambientes luminosos
Equipamento de diagnóstico médico (display da sala de operações)
Aplicações aeroespaciais
Eletrónica de consumo de gama alta (jogos, estações de trabalho criativas)
Construído para os ambientes mais difíceis, concebido para uma integração perfeita.
Na Saef, colaboramos com equipas de engenharia desde o conceito até à produção, fornecendo documentação técnica detalhada, amostras de avaliação,e suporte de design responsivo para garantir que sua solução de exibição funcione sem falhas no campo.
Dimensões mecânicas
![]()
Dimensões mecânicas do touchscreen
![]()
Classificações máximas absolutas
| Parâmetro | Símbolo | Minha. | Max. - O quê? | Unidade |
| Temperatura de funcionamento | TOP | +20 | + 70 | °C |
| Temperatura de armazenamento | TST | - Trinta | + 80 | °C |
| Humidade ambiente de funcionamento | Salta. | - | 90 | % RH |
| Umidade de armazenamento | Hst | - | 90 | % RH |
| Requisito de liberação de calor | Trls | 15 | °C | |
Características elétricas do módulo LCD TFT
|
Parâmetro |
Símbolo | Classificações |
Unidade |
||
| MIN | TYP | Max. | |||
| Voltagem de entrada da fonte de alimentação | VDD | 3.0 | 3.3 | 3.6 | V |
| Corrente de alimentação | IDD | - | - | - | mA |
|
Fonte de alimentação do condutor LEDVoltagem |
HVDD | 2.7 | 24 | V | |
|
Fonte de alimentação do condutor LEDCorrente |
IHVDD | 20 |
- |
mA | |
| Consumo de energia LED | PLED | 2.7 | W | ||
| Voltagem de limiar de entrada positiva | VIT+ | +100 | mV | ||
| Voltagem de limiar de entrada de saída negativa | VIT- | - 100 | mV | ||
| Voltagem de modo comum de entrada diferencial | Vcom | TBD | V | ||
Características da unidade de luz de fundo
| Ponto | Símbolo | MIN | TYP | Max. | UNIT |
Teste Condição |
| Tensão de alimentação | Vf | 27 | 30 | 33 | V | Se=300 mAX 2 |
| Corrente de abastecimento | Se | - | 600 | - | mA | - |
| Voltagem inversa | - Não. | - | - | 5 | V | 10 uA |
| Dissipação de energia | Pd | - | 18 | - | W | - |
| Uniformidade para a MCL | - | 80 | - | - | % | Se=600mA |
| Tempo de vida | - | 40000 | - | - | Horário | Se=600 mA |
| Cor da luz de fundo | Branco | |||||
Especificação CTP
| Categoria | Parâmetro | Especificações |
|
- Geral |
Estrutura | Vidro de cobertura + vidro DITO |
| Fortalecimento da lente de cobertura | Fortalecidos quimicamente | |
| Dureza da superfície da lente de cobertura |
≥ 6H (Dureza do lápis) |
|
| Taxa de transmissão da luz | ≥ 85% | |
| Temperatura de operação | -20°C ~ +70°C, RH ≤ 85% | |
| Temperatura de armazenamento | -30°C ~ +80°C, RH ≤ 85% | |
|
Eletrodomésticos |
Interface | IIC / USB / UART |
| IC de toque | IL12511 | |
| Tensão de alimentação (VDD) |
3.3V ou 5V (selecionável) |
|
|
Resistência do hospedeiro (SDA/SCL) |
Configurável na placa principal |
|
| Ambiente | Condições de funcionamento | Funcional em neblina/água superficial |
|
Superfície Propriedades |
Tinta de superfície | Anti-UV |
| Tratamento de superfície | Anti-reflexão (Fogueira: 10%) | |
| Laminagem LCD-TP | OCA (Adesivo ópticamente transparente) | |
| Conformidade | Padrões materiais | Compatível com a RoHS e sem halogênio |
