Detalhes do produto:
|
| Tipo de exibição: | LCD TFT transflectivo | Tamanho da tela: | 2,8 polegadas |
|---|---|---|---|
| Resolução: | 240 x 320 pixels | Brilho: | 300 cd/m² (típico) |
| Taxa de contraste: | 500: 1 | Ângulo de visão: | 60° Todas as direções |
| Interface: | MCU (8/16 bits) e SPI (3/4 fios) | IC do driver: | ST7789T3 |
| Temperatura operacional.: | -20°C a +70°C | Luz de fundo: | 4 LEDs, iluminados nas bordas |
| Fonte de energia: | VDD 2,4–3,3V, VDDI 1,65–3,3V | Conformidade: | Compatível com o REACH & RoHS |
| Interface de toque: | Resistivo de 4 fios (opcional/personalizável) | Personalização: | Suporte técnico gratuito e design semipersonalizado disponíveis |
| Destacar: | 2Módulo de exibição LCD TFT de 0,8 polegadas,LCD de resolução 240x320 com SPI |
||

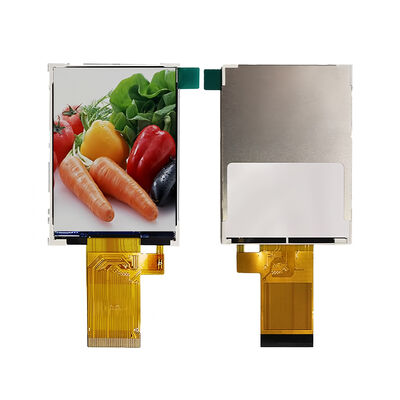

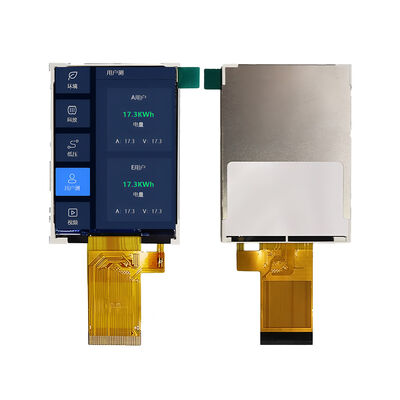

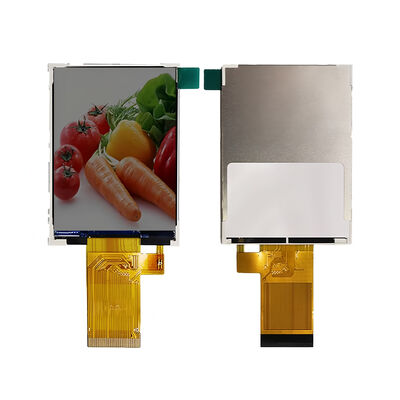

Projetado para Aplicações Exigentes: O Módulo LCD TFT Transflectivo de 2,8 Polegadas
Na Saef Technology Limited, somos especializados no desenvolvimento de soluções de exibição de alto desempenho para engenheiros e projetistas de sistemas que exigem confiabilidade, clareza e flexibilidade em ambientes desafiadores. Nosso Módulo LCD TFT Transflectivo de 2,8 polegadas (SFTO280PY-7422AN) foi construído para se destacar tanto em ambientes externos brilhantes quanto em condições internas de pouca luz—tornando-o a escolha ideal para medidores portáteis, instrumentos portáteis, IHMs industriais e dispositivos médicos.

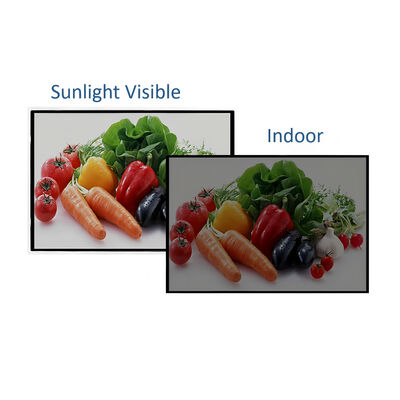

Com uma retroiluminação de alto brilho de 300 cd/m² e uma tecnologia de exibição transflectiva, este módulo garante excelente legibilidade sob luz solar direta, mantendo a operação de baixa potência em ambientes escuros. A relação de contraste de 500:1 e o amplo ângulo de visão de 60° proporcionam qualidade visual consistente de todas as orientações.
Projetado para integração perfeita, o módulo suporta interfaces paralelas MCU da série 8080 (8/16 bits) e SPI (3/4 fios). Impulsionado pelo robusto controlador ST7789T3, ele oferece tempos de resposta rápidos (16ms típicos) e comunicação estável para aplicações em tempo real.
Classificado para operação de -20°C a +70°C e armazenamento de -30°C a +80°C, este display é construído para suportar condições extremas—perfeito para sistemas externos, automotivos e industriais.
A retroiluminação de borda com 4 LEDs oferece uma vida útil média de 40.000 horas, enquanto o módulo passa por testes ambientais rigorosos, incluindo vibração, ESD (±8kV ar/±4kV contato) e ciclagem térmica para garantir durabilidade em campo.
Oferecemos suporte técnico gratuito e serviços de design semi-personalizados—incluindo integração de painel tátil (RTP/CTP), opções de conector, ajuste de firmware e adaptações mecânicas. Se você precisa de um módulo drop-in ou uma solução de exibição personalizada, nossa equipe de engenharia está aqui para ajudar.
Área de Exibição: 43,2 x 57,6 mm
Passo do Pixel: 0,06 (H) x 0,18 (V) mm
Profundidade de Cor: 262K
Fonte de Alimentação: 2,8V (VCC), 1,8V (IOVCC)
Dimensões: 50,0 x 69,2 x 2,3 mm
Peso: Otimizado para designs portáteis
Conformidade: RoHS, REACH, ISO 9001:2015, ISO 14001:2015
Somos mais do que um fornecedor—somos seu parceiro em tecnologia de exibição. Com mais de uma década de experiência em soluções de LCD TFT e display tátil, a Saef Technology oferece:
Suporte de Nível Especialista: Acesso direto à nossa equipe de engenharia para revisões de design, validação e solução de problemas.
Prototipagem Rápida: Prazos de entrega curtos para amostras e variantes personalizadas.
Logística Global: Envio confiável para a UE, EUA e em todo o mundo.
Garantia de Qualidade: Cada módulo é testado de acordo com os padrões MIL-STD-105E com inspeção baseada em AQL.
Dispositivos portáteis de teste e medição
Monitores médicos portáteis
Painéis de controle industrial
Navegação externa e telemática
IoT e sistemas embarcados
Painéis de instrumentos automotivos e displays marítimos
Pronto para integrar um display de alta visibilidade e alta confiabilidade em seu próximo projeto?
Entre em contato com nossa equipe de vendas técnicas para obter preços, fichas técnicas e consultas de design personalizado. Também oferecemos programas de amostras gratuitas para OEMs e engenheiros qualificados.
Dimensões do Contorno Mecânico
![]()
Definição dos Pinos da Interface
| Nº do Pino | Símbolo | Função |
| 1 | XL | Toque na linha esquerda |
| 2 | YU | Toque no circuito superior |
| 3 | XR | Toque na linha da extremidade direita |
| 4 | YD | Toque na linha inferior |
| 5 | GND | Terra |
| 6 | IOVCC | Fonte de Alimentação. 1.8V |
| 7 | VCC | Fonte de Alimentação. 2.8V |
| 8 | FMARK | Sinal de sincronização de quadro |
| 9 | CS | Pino de entrada de seleção de chip (ativo baixo) |
| 10 | RS/SPI_SCL | Pino de seleção de dados/comando de exibição no clock de interface serial SPI paralela |
| 11 | WR/SPI_RS |
Habilitação de escrita na interface paralela 8080 MCU. Pinos de seleção de dados/comando de exibição na interface SPI |
| 12 | RD | Habilitação de leitura na interface paralela 8080 MCU. |
| 13 | SDA | Pino de entrada/saída da interface SPI. |
| 14 | SDO | Pino de saída da interface SPI. |
| 15 | RESET | Entrada de reset externo. |
| 16 | GND | Terra |
| 17-32 | DB0-DB15 | Barramento de dados da interface paralela MCU. |
| 33 | LEDA | Retroiluminação LED (Ânodo) |
| 34-36 | LEDK | Retroiluminação LED (Cátodo) |
| 37 | NC | NC |
| 38 | IM0 | Selecione o modo de interface MCU |
| 39 | IM1 | Selecione o modo de interface MCU |
| 40 | IM2 | Selecione o modo de interface MCU |
Classificação Máxima Absoluta
| Item | Símbolo | Classificação | Unidade |
| Tensão de Alimentação | VDD | - 0.3 ~ +4.6 | V |
| Tensão de Alimentação (Lógica) | VDDI | - 0.3 ~ +4.6 | V |
| Tensão de Alimentação do Driver | VGH-VGL | -0.3 ~ +30.0 | V |
| Faixa de Tensão de Entrada Lógica | VIN | -0.3 ~ VDDI + 0.5 | V |
| Faixa de Tensão de Saída Lógica | VO | -0.3 ~ VDDI + 0.5 | V |
| Faixa de Temperatura de Operação | TOPR | -20 ~ +70 | ℃ |
| Faixa de Temperatura de Armazenamento | TSTG | -30 ~ +80 | ℃ |
Características Elétricas DC
|
Parâmetro |
Símbolo |
Condição |
Especificação |
Unidade |
||
| MÍN. | TÍP. | MÁX. | ||||
| Potência e Tensão de Operação | ||||||
| Tensão do Sistema | VDD |
Operacional tensão |
2.4 | 2.75 | 3.3 | V |
| Tensão de Operação da Interface | VDDI |
Alimentação de E/S Tensão |
1.65 | 1.8 | 3.3 | V |
| Tensão Alta do Driver do Gate | VGH | 12.2 | 14.97 | V | ||
| Tensão Baixa do Driver do Gate | VGL | -12.5 | -7.16 | V | ||
| Tensão de Alimentação do Driver do Gate | | VGH-VGL | | 19.36 | 27.47 | V | ||
| Entrada / Saída | ||||||
| Tensão de Entrada Lógica Alta | VIH | 0.7VDDI | VDDI | V | ||
| Tensão de Entrada Lógica Baixa | VIL | VSS | 0.3VDDI | V | ||
| Tensão de Saída Lógica Alta | VOH | IOH = -1.0mA | 0.8VDDI | VDDI | V | |
| Tensão de Saída Lógica Baixa | VOL | IOL = +1.0mA | VSS | 0.2VDDI | V | |
| Corrente de Entrada Lógica Alta | IIH | VIN = VDDI | 1 | uA | ||
| Corrente de Entrada Lógica Baixa | IIL | VIN = VSS | -1 | uA | ||
| Corrente de Vazamento de Entrada | IIL | IOH = -1.0mA | -0.1 | +0.1 | uA | |
| Tensão VCOM | ||||||
| Amplitude VCOM | VCOM | VSS | V | |||
| Driver de Fonte | ||||||
| Faixa de Saída da Fonte | Vsout | VAN | VAP | V | ||
| Tensão de Referência Gama (Positiva) | VAP | 4.45 | 6.4 | V | ||
| Tensão de Referência Gama (Negativa) | VAN | -4.6 | -2.65 | V | ||
| Tempo de Estabilização da Saída da Fonte | Tr | Abaixo com 99% de precisão | 20 | us | ||
| Tensão de Deslocamento da Saída | VOFFSET | 35 | mV | |||
Especificações Ópticas
| Item | Símbolo | Condição | Mín | Típ | Máx | Unidade | |
| Luminância Branca (Centro) | Lv |
Θ=0 Normal Visualização Ângulo IBL=80mA |
-- | 300 | -- | cd/m2 | |
| Tempo de Resposta | Tr+Tf | -- | 16 | -- | ms | ||
| Relação de Contraste | CR | -- | 500 | -- | -- | ||
|
Cor Cromaticidade (CIE1931) |
branco | Wx | -- | 0.301 | -- | ||
| Wy | -- | 0.337 | -- | ||||
|
Ângulo de Visão |
Hor |
ΘL |
CR≥10 |
-- | 60 | -- | |
| ΘR | -- | 60 | -- | ||||
|
Ver |
ΘU | -- | 60 | -- | |||
| ΘD | -- | 60 | -- | ||||
| Uniformidade de Brilho | Avg | Θ=0 | 80 | 90 | -- | % | |
| Gama de Cores | NTSC | Θ=0 | -- | 55 | -- | % | |
| Direção de Visualização Ótima | Transflectivo | ||||||
Características da Retroiluminação
| Item | Símbolo | Mín | Típ | Máx | Unidade |
| Corrente LED | IL | - | 60 | 80 | mA |
| Tensão LED | VL | - | 2.8 | 3.2 | V |
| Tempo de vida útil do LED em operação | Hr | 30000 | 40000 | - | Hora |
