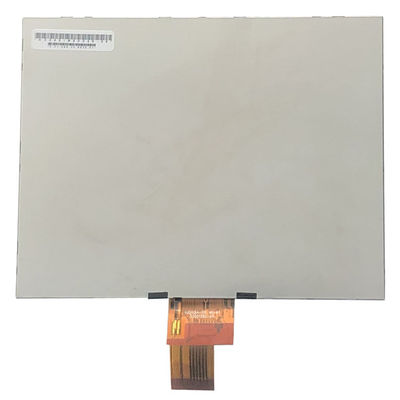

Módulo de exibição LCD TFT de 8 polegadas 1024×768 XGA IPS Panel Saef Technology SFTO800SH-8833AN

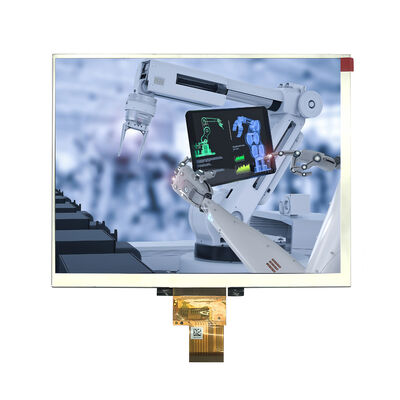

Módulo de exibição LCD TFT de 8 polegadas 1024×768 XGA IPS Panel Saef Technology SFTO800SH-8833AN

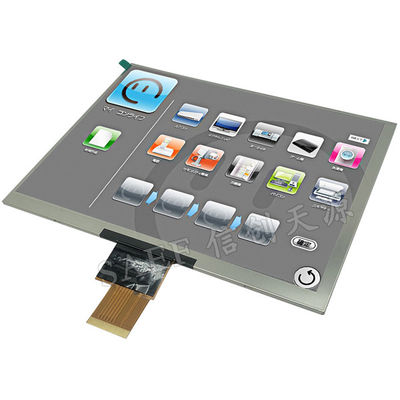

Módulo de exibição LCD TFT de 8 polegadas 1024×768 XGA IPS Panel Saef Technology SFTO800SH-8833AN Módulo de exibição LCD TFT de 8 polegadas 1024×768 XGA IPS Panel Saef Technology SFTO800SH-8833AN Módulo de exibição LCD TFT de 8 polegadas 1024×768 XGA IPS Panel Saef Technology SFTO800SH-8833AN Módulo de exibição LCD TFT de 8 polegadas 1024×768 XGA IPS Panel Saef Technology SFTO800SH-8833AN

Imagem Grande :  Módulo de exibição LCD TFT de 8 polegadas 1024×768 XGA IPS Panel Saef Technology SFTO800SH-8833AN

Detalhes do produto:
Lugar de origem: Shenzhen / China
Marca: SAEF
Certificação: ISO9001 / ISO14000
Número do modelo: SFTO800SH-8833AN
Documento: SFTO800SH-8833AN Datasheet.pdf
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 3 unidades (Negociável para pedidos de amostra)
Preço: USD20- 25 (FOB Shenzhen, Price varies based on order quantity & configuration)
Detalhes da embalagem: Pacote de exportação padrão
Tempo de entrega: 3 dias úteis para amostras, 5-6 semanas para MP
Termos de pagamento: L/C, T/T, Western Union, PayPal
Habilidade da fonte: 3000 mil por mês.

Módulo de exibição LCD TFT de 8 polegadas 1024×768 XGA IPS Panel Saef Technology SFTO800SH-8833AN

descrição
Tamanho da tela: Diagonal de 8,0 polegadas Resolução: 1024 × 768 (XGA)
Tecnologia: IPS TFT, matriz ativa a-Si Profundidade de cor: 16,7 milhões de cores
Ângulo de visão: 170° (CR≥10) Interface: Entrada digital LVDS
Luminância da superfície: 300 cd/m² (típico) Taxa de contraste: 800:1 (Típico)
Luz de fundo: LED, 12V, 300mA tela sensível ao toque: Disponível (RTP/CTP opcional)
Consumo de energia: 0,383 W (apenas painel, típico) Compatibilidade Mecânica: Substituição imediata para Innolux HJ080IA-01E
Temperatura operacional.: -20°C a +70°C Conformidade: Compatível com o REACH & RoHS
Destacar:

Módulo de exibição LCD TFT de 8 polegadas

,

1024x768 XGA painel IPS

,

Display LCD da tecnologia Saef



Módulo LCD TFT de 8 polegadas pronto para engenheiros para aplicações industriais e médicas exigentes



O SFTO800SH-8833AN da Saef Technology’s é um módulo de display LCD TFT de 8 polegadas de alto desempenho projetado para engenheiros e integradores de sistemas que exigem confiabilidade, clareza óptica e integração perfeita em ambientes críticos. Apresentando um painel IPS com resolução XGA (1024×768), este módulo oferece reprodução de cores consistente e amplos ângulos de visão de até 170°, tornando-o ideal para interfaces homem-máquina (IHM), monitores médicos, equipamentos de teste e sistemas de controle industrial.



Por que escolher este módulo LCD TFT de 8 polegadas?

  1. Compatibilidade Plug-and-Play

    • Totalmente compatível com displays Innolux HJ080IA-01E, permitindo atualizações fáceis sem redesenho mecânico.

    • A interface LVDS suporta entrada de dados de 6 bits/8 bits com controle flexível de direção de varredura (pinos L/R, U/D).

  2. Projetado para Confiabilidade

    • Opera em faixas de temperatura estendidas (-20°C a +60°C) com alta resistência à umidade.

    • A construção robusta atende aos padrões ISO9001 e ISO14001, com garantia funcional de um ano.

  3. Desempenho Óptico Otimizado

    • Brilho de 300 cd/m² e taxa de contraste de 800:1 garantem legibilidade em condições de alta luminosidade ambiente.

    • Gama de cores NTSC de 70% e superfície com revestimento duro reduzem o brilho e aumentam a durabilidade.

  4. Eficiência de Energia e Retroiluminação

    • Baixo consumo de energia (0,383W típico) com suporte CABC (Controle de Brilho Adaptável ao Conteúdo) para gerenciamento dinâmico da retroiluminação.

    • Retroiluminação LED classificada para 40.000 horas (50% de vida útil do brilho), reduzindo os ciclos de manutenção.

  5. Flexibilidade de Design e Personalização

    • Oferecemos soluções gratuitas ou semi-personalizadas, incluindo integração de toque (RTP/CTP), conectores sob medida, modificações de moldura e ajustes de firmware.

    • Compatibilidade pino a pino e desenhos mecânicos detalhados (fornecidos) simplificam o layout da PCB e o design do gabinete.



Destaques Técnicos para Projetistas de Sistemas:

  • Controlador de Temporização: Suporta o modo DE apenas; o modo SYNC não é necessário.

  • Sequenciamento de Energia: Tempos de subida/descida estritamente definidos para evitar travamento e garantir estabilidade a longo prazo.

  • ESD e Manuseio: Diretrizes completas de proteção estática incluídas para montagem e integração.



Aplicações Alvo:

  • IHMs industriais e painéis PLC

  • Dispositivos de diagnóstico médico e monitores de pacientes

  • Painéis e instrumentação automotiva

  • Equipamentos de teste e medição

  • Quiosques e sistemas POS



Certificado e Seguro:
Em conformidade com RoHS (2011/65/EU, 2015/863/EU), REACH e embalado de acordo com as diretrizes 94-62/EC.



Prepare sua solução de display:
Se você precisa de uma substituição direta ou um LCD TFT de 8 polegadas totalmente personalizado com toque, a Saef Technology oferece suporte especializado desde o protótipo até a produção. Entre em contato conosco hoje para obter fichas de dados, arquivos CAD e uma análise de design gratuita.





Dimensões do Contorno Mecânico

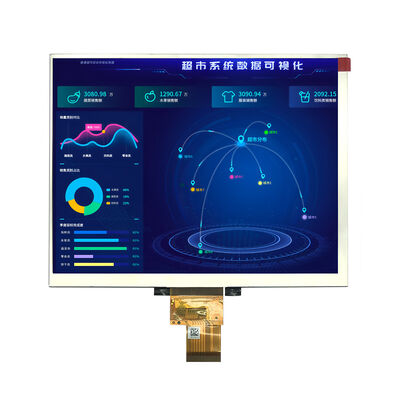

Módulo de exibição LCD TFT de 8 polegadas 1024×768 XGA IPS Panel Saef Technology SFTO800SH-8833AN 0



Definição dos Pinos da Interface



Nº do Pino Símbolo I/O Função
1 VCOM P Tensão Comum
2 VDD P Tensão de Alimentação para circuito digital
3 VDD P Tensão de Alimentação para circuito digital
4 NC --- Sem conexão
5 Reset I Pino de reset global

6

STBYB

I

Modo de espera, Normalmente puxado para alto STBYB = “1”, operação normal

STBYB = “0”, controlador de temporização, driver de fonte desligará, todas as saídas são High-Z

7 GND P Terra
8 RXIN0- I - Entrada de dados diferencial LVDS
9 RXIN0+ I + Entrada de dados diferencial LVDS
10 GND P Terra
11 RXIN1- I - Entrada de dados diferencial LVDS
12 RXIN1+ I + Entrada de dados diferencial LVDS
13 GND P Terra
14 RXIN2- I - Entrada de dados diferencial LVDS
15 RXIN2+ I + Entrada de dados diferencial LVDS
16 GND P Terra
17 RXCLKIN- I - Entrada de clock diferencial LVDS
18 RXCLKIN+ I + Entrada de clock diferencial LVDS
19 GND P Terra
20 RXIN3- I - Entrada de dados diferencial LVDS
21 RXIN3+ I + Entrada de dados diferencial LVDS
22 GND P Terra
23 NC --- Sem conexão
24 NC --- Sem conexão
25 GND P Terra
26 NC --- Sem conexão
27 DIMO O Saída de sinal do controlador CABC da retroiluminação
28 SELB I Seleção do modo 6bit/8bit
29 AVDD P Alimentação para Circuito Analógico
30 GND P Terra
31 LED- P Cátodo LED
32 LED- P Cátodo LED
33 L/R I Inversão horizontal
34 U/D I Inversão vertical
35 VGL P Tensão OFF do Gate
36 CABCEN1 I Habilitação H/W CABC
37 CABCEN0 I Habilitação H/W CABC
38 VGH P Tensão ON do Gate
39 LED+ P Ânodo LED
40 LED+ P Ânodo LED



Classificação Máxima Absoluta



Item

Símbolo

Valores



Unidade

Mín. Máx.

Tensão de alimentação

VCC -0.3 5.0 V
AVDD 6.5 13.5 V
VGH -0.3 40 V
VGL -20 0.3 V
VGH-VGL - 40 V
Temperatura de Operação Temperatura de Armazenamento TOP -20 60
TST -30 7 0



Condições Típicas de Operação



Item

Símbolo

Valores



Unidade

Mín. Tip. Máx.

Tensão de alimentação

VCC 3.0 3.3 3.6 V
AVDD 9.8 10 10.2 V
VGH 18.6 18.9 19.2 V
VGL -8.1 -7.8 -7.5 V
Tensão do sinal de entrada VCOM 3.0 3.6 3.9 V
Tensão alta da lógica de entrada VIH 0.7Vcc - Vcc V
Tensão baixa da lógica de entrada VIL 0 - 0.3Vcc V



Consumo de Corrente



Item

Símbolo

Valores

Unidade

Observação

Mín. Tip. Máx.

Corrente para o Driver

IGH - 0.65 1.0 mA VGH=18.9V
IGL - 0.65 1.0 mA VGL=-7.8V
ICC - 35 60 mA Vcc=3.3V
IAVDD - 25 40 mA AVDD=10.0V



Condições de Acionamento da Retroiluminação



Item

Símbolo

Valores

Unidade

Mín. Tip. Máx.
Tensão para retroiluminação LED VL 11. 12 13.2 V
Corrente para retroiluminação LED IL - 300 - mA
Tempo de vida útil do LED - 30.000 40.000 - Hr



Características Elétricas CA



Parâmetro Símbolo Valores Unidade
Mín. Tip. Máx.
Frequência do clock RxFCLK 20 - 71 MHz
Margem de inclinação de dados de entrada TRSKM 500 - - ps
Tempo alto do clock TLVCH - 4/(7* RxFCLK) - ns
Tempo baixo do clock TLVCL - 3/(7* RxFCLK) - ns



Características Elétricas CC



Parâmetro Símbolo Valores Unidade
Mín. Tip. Máx.
Tensão de limiar alta de entrada diferencial RxVTH

-

-

+0.1 V
Tensão de limiar baixa de entrada diferencial RxVTL -0.1

-

-

V
Faixa de tensão de entrada (extremidade única) RxVIN 0

-

2.4 V
Tensão de modo comum de entrada diferencial RxVCM |VID |/2

-

2.4-|VID |/2 V
Tensão diferencial |VID | 0.2 - 0.6 V
Corrente de fuga de entrada diferencial RVxliz -10 - +10 uA



Especificações Ópticas



Item

Símbolo

Condição

Valores

Unidade

Mín. Tip. Máx.

Ângulo de visão (CR≥ 10)

θL Φ=180°(9 horas) 75 85 -

grau

θR Φ=0°(3 horas) 75 85 -
θT Φ=90°(12 horas) 75 85 -
θB Φ=270°(6 horas) 75 85 -
Tempo de resposta TON+ TOFF     25 50

msec

Relação de contraste CR Normal θ=Φ=0° 600 800 - -



Cromaticidade da cor

WX 0.238 0.288 0.338 -
WY 0.276 0.326 0.376

-

Transmitância Tr

-

3.8 4.3

-

%
Uniformidade

-

-

75

-

-

%
Luminância

L

-

-

300

-

cd/m2
