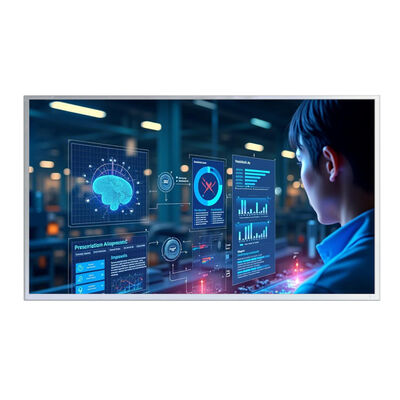

Módulo LCD TFT FHD de 15,6 polegadas (1920x1080 IPS, Interface eDP) – Display de Grau Industrial para IHM e Automação

Módulo LCD TFT FHD de 15,6 polegadas (1920x1080 IPS, Interface eDP) – Display de Grau Industrial para IHM e Automação
Módulo LCD TFT FHD de 15,6 polegadas (1920x1080 IPS, Interface eDP) – Display de Grau Industrial para IHM e Automação Módulo LCD TFT FHD de 15,6 polegadas (1920x1080 IPS, Interface eDP) – Display de Grau Industrial para IHM e Automação

Imagem Grande :  Módulo LCD TFT FHD de 15,6 polegadas (1920x1080 IPS, Interface eDP) – Display de Grau Industrial para IHM e Automação

Detalhes do produto:
Lugar de origem: Shenzhen / China
Marca: SAEF
Certificação: ISO9001 / ISO14000
Número do modelo: SFTO1560SM-7411AN
Documento: SFTO1560SM-7411AN Datasheet...et.pdf
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 3 unidades (Negociável para pedidos de amostra)
Preço: USD46- 49 (FOB Shenzhen, Price varies based on order quantity & configuration)
Detalhes da embalagem: Pacote de exportação padrão
Tempo de entrega: 3 dias úteis para amostras, 5-6 semanas para MP
Termos de pagamento: L/C, T/T, Western Union, PayPal
Habilidade da fonte: 3000 mil por mês.

Módulo LCD TFT FHD de 15,6 polegadas (1920x1080 IPS, Interface eDP) – Display de Grau Industrial para IHM e Automação

descrição
Tamanho de exibição: 15,6 polegadas Resolução: 1920x1080 Full HD
Tecnologia: Painel IPS Interface: eDP 1.2 (2 pistas)
Luminância da superfície: 500–600 cd/m² Ângulo de visão: 85°/85°/85°/85° (E/D/T/B)
Gama de cores: 45% NTSC Luz de fundo: LED, 40.000 horas de vida útil
Temperatura operacional: 0°C a 50°C Fonte de energia: C.C. 3.3V
Montagem: VESA padrão ou personalizado Tratamento de superfície: Antirreflexo (dureza 3H)
Conformidade: RoHS, livre de halogênio Toque em Pronto: Painel de toque capacitivo
Destacar:

Módulo LCD TFT FHD de 15

,

6 polegadas

,

Display IPS de grau industrial



Projetado para Precisão: O Módulo LCD TFT FHD de 15,6 Polegadas Projetado para Excelência Industrial



A Saef Technology Limited apresenta o SFT01560SM-7411AN, um módulo LCD TFT FHD de 15,6 polegadas de alto desempenho, construído para atender às exigências rigorosas de automação industrial, sistemas HMI e aplicações embarcadas. Com sua tecnologia IPS, amplos ângulos de visão e interface eDP robusta, este display oferece clareza, confiabilidade e versatilidade excepcionais para engenheiros e integradores de sistemas em toda a Europa e nos Estados Unidos.



Parâmetros de Design Chave e Superioridade Técnica

  • Desempenho Visual Nítido:
    Resolução de 1920×1080 com tecnologia IPS garante cores e clareza consistentes em ângulos de visão de 85°—ideal para painéis de controle e ambientes multi-visualização.

  • Durabilidade de Grau Industrial:
    Apresentando uma superfície anti-reflexo (dureza 3H) e faixa de temperatura operacional de 0°C a 50°C, este módulo se destaca em pisos de fábrica, dispositivos médicos e quiosques externos.

  • Integração eDP Avançada:
    Suporta eDP 1.2 com arquitetura de 2 pistas, simplificando a integração, ao mesmo tempo em que reduz a fiação e o consumo de energia—perfeito para designs com restrições de espaço.

  • Alto Brilho e Longevidade:
    Luminância de 500–600 cd/m² e retroiluminação LED de 30.000–40.000 horas garantem legibilidade em ambientes com alta luminosidade e cenários de operação contínua.

  • Arquitetura Pronta para Personalização:
    Embora os modelos padrão venham sem toque, oferecemos soluções totalmente personalizáveis—incluindo telas sensíveis ao toque resistivas ou capacitivas (RTP/CTP), molduras modificadas, interfaces alternativas (LVDS, HDMI) e firmware sob medida.



Resolva Seus Desafios de Design

  • Precisa de um display que se encaixe em especificações mecânicas apertadas?
    O perfil fino do nosso módulo (profundidade de 6,25 mm) e contorno preciso (360,0×212,3 mm) permitem a integração perfeita em gabinetes compactos.

  • Preocupado com a integridade do sinal em ambientes ruidosos?
    A interface eDP com clock embutido reduz a EMI, enquanto nossas opções de blindagem e conectores robustos garantem desempenho estável.

  • Procurando um display que suporte operação 24 horas por dia, 7 dias por semana?
    Com baixo consumo de energia (<0,7W típico) e altas classificações de confiabilidade, este módulo é testado para uso prolongado em ambientes industriais e comerciais.

  • Precisa de personalização sem altos custos de NRE?
    A Saef oferece modificações semi-personalizadas gratuitas ou de baixo custo, incluindo integração de toque, impressão de logotipo, alterações de conector e adaptações de placa de driver.



Por que escolher a Saef Technology?

  • Certificado ISO 9001:2015 e ISO 14001:2015 – Compromisso com a qualidade e sustentabilidade.

  • Suporte direto da fábrica – Consulta técnica, suporte de amostra e prototipagem rápida.

  • RoHS e Livre de Halogênio – Em conformidade com o meio ambiente para mercados globais.

  • Feito para Especialistas – As fichas de dados incluem pinagens detalhadas, diagramas de tempo, especificações ópticas e desenhos mecânicos para acelerar seu ciclo de design.



Aplicações Alvo

  • Interfaces Homem-Máquina (HMI)

  • Sistemas de Controle Industrial

  • Automação de Fábrica e Robótica

  • Terminais de Ponto de Venda (PDV)

  • Dispositivos de Monitoramento Médico

  • Displays de Transporte e Logística

  • Quiosques de Jogos e Interativos



Pedido e Personalização

Pronto para integrar? Entre em contato com nossa equipe de engenharia para obter orçamentos de personalização gratuitos, solicitações de amostras ou fichas de dados técnicas. Oferecemos suporte a MOQ baixo e entrega rápida para projetos OEM/ODM.





Dimensões do Contorno Mecânico



Módulo LCD TFT FHD de 15,6 polegadas (1920x1080 IPS, Interface eDP) – Display de Grau Industrial para IHM e Automação 0



Definição dos Pinos da Interface



Nº do Pino Símbolo E/S Função
1 NC - Reservado para CD
2 H_GND P Terra de alta velocidade
3 Lane1_N E Sinal Complementar Link Pista 1
4 Lane1_P E Sinal Verdadeiro Link Pista 1
5 H_GND P Terra de alta velocidade
6 Lane0_N E Sinal Complementar Link Pista 0
7 Lane0_P E Sinal Verdadeiro Link Pista 0
8 H_GND P Terra de alta velocidade
9 AUX_CH_P E Canal Auxiliar de Sinal Verdadeiro
10 AUX_CH_N E Canal Auxiliar de Sinal Complementar
11 H_GND P Terra de alta velocidade
12 LCD_VDD P Alimentação do driver e lógica LCD (3,3V)
13 LCD_VDD P Alimentação do driver e lógica LCD (3,3V)
14 NC E Reservado para uso do fabricante do LCD
15 LCD_GND P Terra do driver e lógica LCD
16 LCD_GND P Terra do driver e lógica LCD
17 HPD S Pino de sinal HPD
18 LED-1 P NC
19 LED-2 P NC
20 LED-3 P NC
21 LED-4 P NC
22 BL_ENABLE E NC
23 BL_PWM_DIM E NC
24 NC - Reservado para uso do fabricante do LCD
25 NC - Reservado para uso do fabricante do LCD
26 BL_PWR P NC
27 BL_PWR P NC
28 BL_PWR P NC
29 BL_PWR P NC
30 NC - Reservado para uso do fabricante do LCD



Limite Absoluto Máximo



Item Símbolo Valor Unidade
Tensão de alimentação  VCC 0,3~4 V
Tensão de alimentação lógica Vsignal -0,3 - VCC V
Temperatura de operação Topr 0 a 50 °C
Temperatura de armazenamento Tstg -10 a 60 °C



Características Elétrico-ópticas da Luz de Fundo



Item Símbolo MIN TÍP MÁX UNIDADE
Tensão de Alimentação Vf 28 30 33 V
Corrente de Alimentação If - 270 360 mA
Tempo de Vida - 30000 40000 - Hr



Características Ópticas



Parâmetro Condições Mín. Típ. Máx. Unidade

Ângulo de Visão (CR>10)

Horizontal θL - 85 -

grau

    θ R - 85 -
  Vertical θT - 85 -
    θB - 85 -
Relação de Contraste Centro 600 800 - -
Tempo de Resposta Tr+Td - 25 35 ms

Cor CF Cromaticidade

(CIE1931)

Vermelho x

Típ.

-0,03

0,642

Típ.

+0,03

-
  Vermelho y   0,3078   -
  Verde x   0,283   -
  Verde y   0,594   -
  Azul x   0,142   -
  Azul y   0,149   -
  Branco x   0,303   -
  Branco y   0,329   -
Relação NTSC %   (45)   -

Luminância Central de branco

YLI 500 600   cd/m2
Uniformidade Branca 13pt δW 75 80
