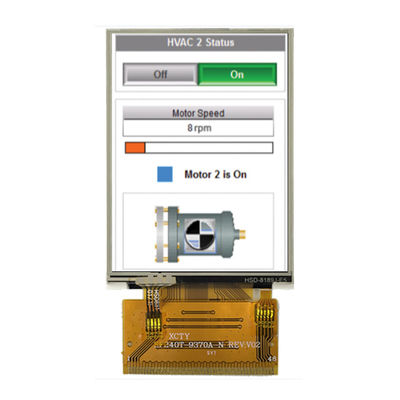

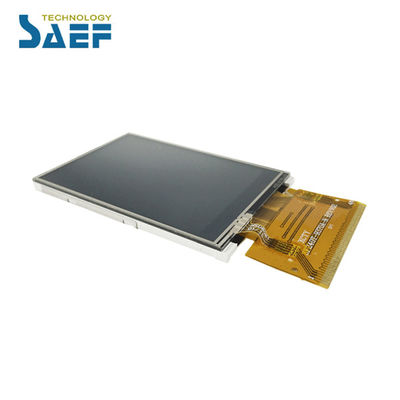

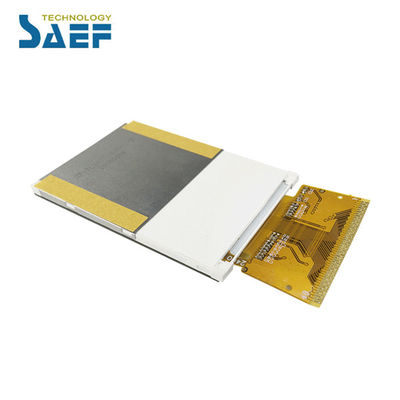

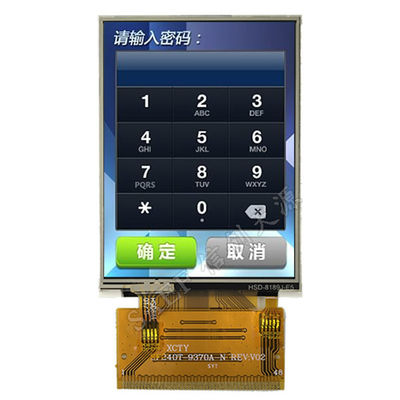

2Módulo LCD TFT de 4 polegadas com interface flexível. 240x320 IPS/Parallel/RGB.

LCD TFT de 2,4 polegadas altamente configurável para aplicações industriais e embarcadas versáteis

A Saef Technology Limited apresenta o SF-TC240H-8944A-N, um módulo LCD TFT de 2,4 polegadas versátil, projetado para engenheiros que exigem flexibilidade de interface sem comprometer o desempenho da tela. Com uma resolução de 240x320, o driver ILI9341 e suporte para vários modos de interface—incluindo MPU paralelo, SPI e RGB—este módulo é ideal para IHMs industriais, dispositivos médicos, equipamentos de teste, eletrônicos de consumo e painéis de IoT.

Projetado para flexibilidade de design e facilidade de integração:

• Suporte multi-interface: Configure como MPU paralelo de 8/9/16/18 bits, SPI ou interface RGB através dos pinos IM[3:0], permitindo compatibilidade perfeita com uma ampla gama de MCUs e processadores.

• Tela brilhante e legível: Brilho de 250 cd/m² e taxa de contraste de 250:1 garantem visibilidade clara em várias condições de iluminação. A direção de visualização de 12 horas é otimizada para aplicações em modo retrato.

• Pronto para painel de toque: Inclui pinos dedicados (YU, XL, YD, XR) para fácil integração de um painel de toque resistivo de 4 fios, simplificando projetos habilitados para toque.

• Robusto e confiável: Faixa de temperatura de operação de -20°C a +70°C e testes de confiabilidade abrangentes garantem desempenho estável em ambientes exigentes.

Especificações técnicas para integração de sistemas:

• Área ativa: ~36,72 mm × 48,96 mm

• Dimensões do módulo: 42,72 mm × 60,26 mm × 2,3 mm

• Tensão de alimentação: VCI = 2,6V–3,3V, VDD3 = 1,8V–3,3V

• Retroiluminação: 4 LEDs brancos, Vf = 3,0V–3,4V, If = 80mA no total

• Sinais de interface: Inclui TE (efeito de rasgo), DOTCLK, HSYNC/VSYNC para o modo RGB

• Conformidade: Projetado para atender aos padrões industriais com testes ambientais e de confiabilidade

Por que fazer parceria com a Saef para sua solução de tela?

Embora este módulo seja projetado para integração de toque resistivo, a Saef é especializada em soluções de tela personalizadas e semi-personalizadas. Nós podemos:

• Atualizar para toque capacitivo: Integrar toque capacitivo projetado (PCT) com interface I²C/SPI.

• Modificar interface e pinagem: Adapte o layout FPC, o mapeamento de sinais ou o tipo de conector para corresponder ao design do seu PCB.

• Ajustar o desempenho óptico: Personalize o brilho, o contraste, a gama de cores ou as características do ângulo de visão.

• Personalização mecânica: Modifique as dimensões do contorno, a largura da moldura ou os recursos de montagem.

Ideal para:

• Interfaces homem-máquina (IHMs) industriais

• Dispositivos portáteis de monitoramento médico

• Instrumentos portáteis de teste e medição

• Painéis de controle doméstico inteligente

• Telas de painel automotivo

• Eletrônicos de consumo e dispositivos de jogos

Projetado para se adaptar, construído para durar.
Na Saef, trabalhamos em estreita colaboração com as equipes de engenharia para garantir que as telas se integrem sem problemas e tenham um desempenho confiável. Do protótipo à produção, fornecemos o suporte técnico e a personalização necessários para levar seu produto ao mercado mais rapidamente.

Chamada para ação para consultas de alto valor:
Precisa de uma tela versátil que se adapte aos seus requisitos de interface? Solicite uma ficha de dados, uma amostra de avaliação ou uma consulta de design personalizado com nossa equipe de engenharia hoje mesmo.

Dimensões do contorno mecânico

Definição dos pinos da interface

Limite absoluto máximo

Características CC

Características eletro-ópticas da retroiluminação

Óptico Características
