Detalhes do produto:
|
| Produto: | 1Ecrã TFT de 0,8 polegadas | Resolução: | 128x160 pixels |
|---|---|---|---|
| IC do driver: | ILI9163C | Esboço Dim.: | 34,0x43,70x2,4mm |
| tela sensível ao toque: | sem ecrã táctil | Visualizando direção: | 6:00 |
| Interface: | Interface SPI | Conexão: | De solda |
| Número do pino: | 18 pinos | Luminância da superfície: | 250 cd/m2 (nits) |
| LED Lifetime: | 40,000 horas | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | 1Ecrã LCD TFT de 77 polegadas,Exibição TFT SPI de 128x160,LCD compacto incorporado com toque resistivo |
||
Solução de visualização táctil compacta e rentável para aplicações industriais e embutidas

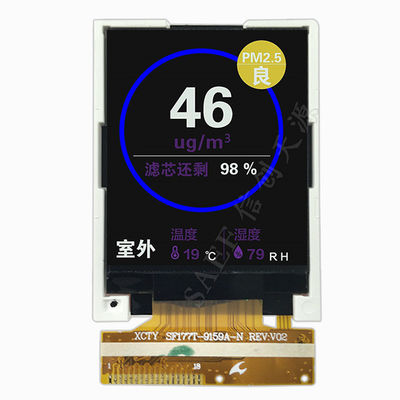

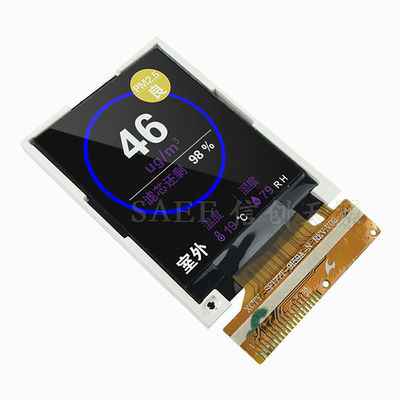

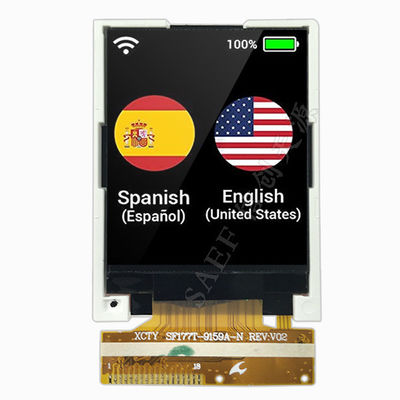

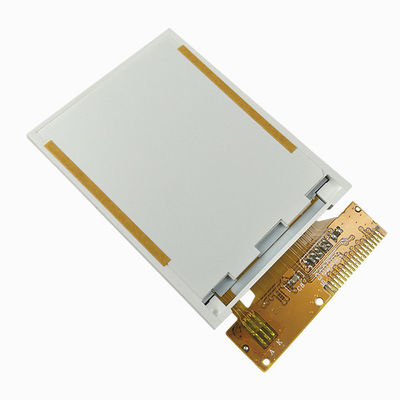

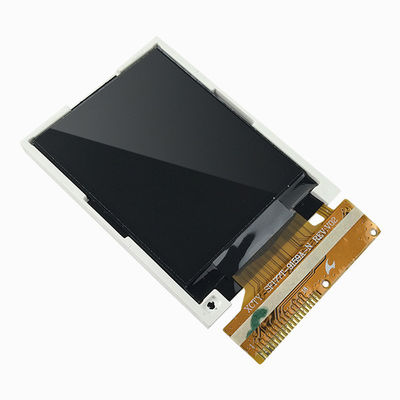

A Saef Technology Limited apresenta o SF-TC177T-9159B-N, um módulo LCD TFT confiável de 1,77 polegadas projetado para aplicações onde o espaço, o custo e a funcionalidade táctil são fundamentais.Com uma resolução de 128x160, painel de toque resistivo integrado de 4 fios e uma interface SPI controlada pelo IC ILI9163C, este módulo é ideal para dispositivos portáteis, controles industriais, instrumentos portáteis,e interfaces de electrónica de consumo.
Projetado para simplicidade e durabilidade:
Toque Resistivo Integrado:000,000+ ciclos de toque e linearidade dentro de ±1,5%, este RTP oferece entrada confiável em ambientes onde o toque capacitivo pode não ser adequado, como operação com luvas ou condições empoeiradas.
Interface SPI para integração fácil: Minimiza a contagem de pinos e simplifica o layout do PCB, tornando-o compatível com uma ampla gama de microcontroladores e reduzindo a complexidade do sistema.
Pegada compacta: Medindo apenas 34,0 mm × 43,70 mm × 2,4 mm, este ecrã é ideal para projetos de espaço limitado sem sacrificar a funcionalidade.
Ampla gama de temperaturas de funcionamento: certificada para uma operação de -20°C a +70°C, garantindo um desempenho estável em condições ambientais variadas.
Especificações técnicas para a validação do projecto:
Área ativa: Aproximadamente 28,03 mm × 35,04 mm (calculado com base no passo típico dos pixels)
Fornecimento de energia: VDD = 2,6 V/3,3 V, VDDIO = 2,8 V/1,8 V
Iluminação de fundo: LED branco, 3,0 V ∼ 3,4 V de tensão para a frente (30 mA de accionamento)
Indicadores do painel táctil: resistência no eixo X 150 500Ω, no eixo Y 200 800Ω; tensão de funcionamento ≤ 7 V CC
Conformidade: concebido para satisfazer os padrões de fiabilidade industriais com ensaios de alta/baixa temperatura, umidade, choque térmico e resistência às vibrações
Por que escolher a Saef para a sua solução de exibição?
Enquanto este módulo vem de série com um painel de toque resistivo, Saef oferece semi-customização gratuita para adaptar o ecrã às suas necessidades exatas:
Atualizações do painel táctil: Mudança para toque capacitivo (PCT) com interface I2C/SPI.
Interface flexível: Modificar para interfaces RGB ou paralelas com base na seleção do MCU.
Personalização óptica: ajuste o brilho, contraste ou características do ângulo de visão.
Adequação mecânica: personalize as dimensões do contorno, o comprimento do FPC ou as opções de montagem.
Ideal para:
Terminal industrial portátil
Dispositivos portáteis de monitorização médica
Painéis de controlo domésticos inteligentes
Displays para o mercado de reposição automóvel
Interfaces de electrónica de consumo
Painéis de instrumentos de dispositivos IoT
Construído para integrar, concebido para funcionar.
Na Saef, colaboramos com engenheiros durante todo o ciclo de concepção, oferecendo amostras, apoio técnico,e personalização para garantir que o seu ecrã se integra perfeitamente e executa de forma confiável em sua aplicação.
Dimensões de contorno mecânico
![]()
Definição do pin de interface
| - Não, não. | NOME PIN | O/O | Descrição |
| 1 | VSS | Eu... | Terra |
| 2 | LED- | O | Cátodo LED |
| 3 | LED+ | O | Anodo LED |
| 4 | VSS | Eu... | Terra |
| 5 | Reinicialização | Eu... | LCM Reiniciar sinal de entrada |
| 6 | A0 | Eu... | Selecionar sinal de registo |
| 7 | SDA | Eu... | Mostrar sinal de entrada de dados |
| 8 | SCK | Eu... | Exibir sinal de entrada do relógio |
| 9 | VDD | Eu... | Fornecimento de energia 2.8V Voltagem |
| 10 | VDDIO | Eu... | Fornecimento de energia 2.8V/ 1.8V Tensão |
| 11 | CS | Eu... | Pin de entrada para o sinal de seleção de chips |
| 12 | VSS | Eu... | Terra |
| 13 | YD | Eu... | sinal de entrada do painel táctil |
| 14 | XL | Eu... | sinal de entrada do painel táctil |
| 15 | OU | Eu... | sinal de entrada do painel táctil |
| 16 | XR | Eu... | sinal de entrada do painel táctil |
| 17 | VSS | Eu... | Terra |
| 18 | VSS | Eu... | Terra |
Limite máximo absoluto
| Ponto | Símbolo | Valor | Unidade |
| Tensão de alimentação para a lógica | VDD | 1.6~3.3 | V |
| Voltagem de entrada | Vinho | VDD+0.3 | V |
| Temperatura de funcionamento | Topr | - 20 a 70 | °C |
| Temperatura de armazenamento | Tstg | - 30 a 80 | °C |
Características de CC
| Ponto | Símbolo | Min. | Tipo | Max. | Unidade | Condição de ensaio |
|
Funcionamento tensão |
VDD | 2.6 | 2.8 | 3.3 | V | - |
| Corrente de alimentação | IDD | - | - | 5 | mA | VDD = 2,8V, Ta = 25,C |
| Voltagem de entrada | VIH | 0.8VDD | - | VDD | V |
- |
| VIL | 0 | - | 0.2VDD | V | ||
|
Fugas de entrada corrente |
IIL | - Um.0 | - | 1.0 | μA | VIN=VDD ou VSS |
Luz de fundo Características elétrico-ópticas
| Ponto | Símbolo | MIN | TYP | Max. | UNIT |
Teste Condição |
| Tensão de alimentação | Vf | 3.0 | 3.2 | 3.4 | V | Se=30 mA |
| Corrente de abastecimento | Se | - | 30 | - | mA | - |
| Voltagem inversa | - Não. | - | - | 5 | V | - |
| Dissipação de energia | Pd | - | 288 | - | mW | - |
| Intensidade luminosa para LCM |
- |
- | 250 | - | Cd/m2 | Se=30mA |
| Uniformidade para a MCL | - | 80 | - | - | % | Se=30 mA |
| Cor da luz de fundo | Branco | |||||
Características ópticas
| - Não, não. | Ponto de referência | Símbolo | Condições | Especificações | Unidade | |||
| Min. | Tipo | Max. | ||||||
| 1 | Tempo de resposta | Tr+Tf | 25°C |
- |
15 |
- |
Srta. | |
| 2 | Transmitância (com PL) | T (%) | - | - | 7. 1 | - | - | |
|
3 |
Taxa de contraste |
Cr |
θ=0, Normal visualização ângulo |
- |
250 |
- |
- |
|
|
4 |
Observação Ângulo |
O que é? | θR |
CR>10 |
- | 45 | - |
Deg |
| θL | - | 45 | - | |||||
| Ver. | Θ+ | - | 35 | - | ||||
| - Não. | - | 15 | - | |||||
