Detalhes do produto:
|
| Produto: | LCD TFT de 1,14 polegadas | Resolução: | 135 x 240 pixels (RGB) |
|---|---|---|---|
| Tipo de exibição: | IPS TFT, normalmente preto | Interface: | 4 fios spi |
| Temperatura operacional: | -20°C a +70°C | IC do driver: | ST7789V |
| Luminância da superfície: | 400 cd/m² (típico) | Visualizando direção: | 80° em todas as direções |
| Tensão de alimentação: | 2,5 V – 3,3 V | Luz de fundo: | LED branco, corrente de unidade de 20mA |
| Painel de toque: | Não incluído (personalizável mediante solicitação) | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | 1Módulo LCD TFT de 14 polegadas,Display TFT de interface SPI,módulo LCD de baixa potência ST7789V |
||
LCD TFT ultra-compacto e de alto desempenho para projetos incorporados com espaço limitado

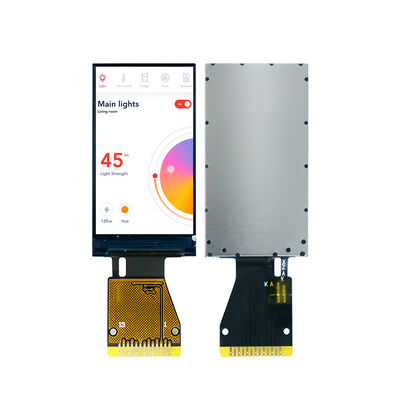

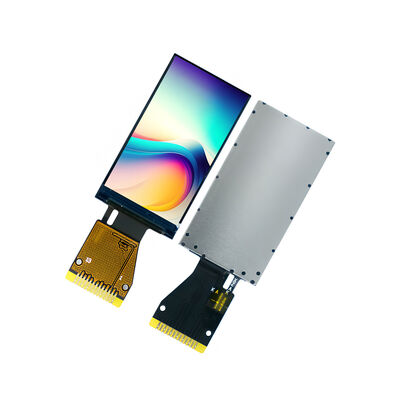

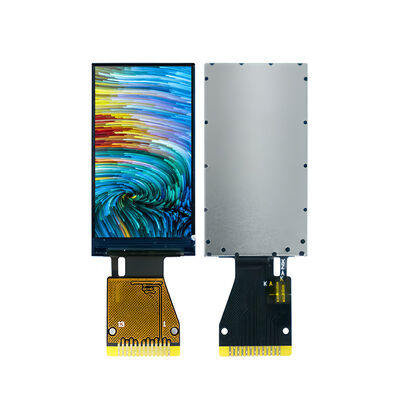

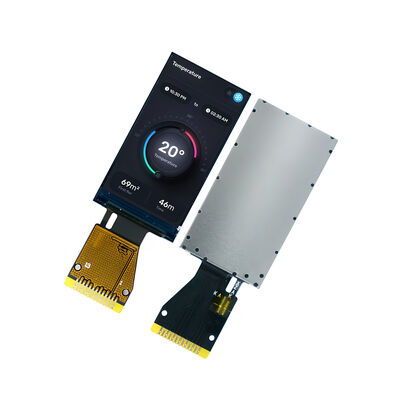

A Saef Technology Limited apresenta o SFTO114JY-7422AN, um módulo LCD TFT de 1,14 polegadas projetado para aplicações onde o tamanho, a eficiência energética e a clareza visual são críticos.Com uma resolução de 135×240, 400 cd/m2 de brilho, e uma pegada ultra-compacta de 17,6 mm × 31,0 mm, este ecrã é ideal para dispositivos portáteis, monitores médicos portáteis, painéis IoT, instrumentos portáteis,e interfaces domésticas inteligentes.
Otimizado para projetos de baixa potência e alta integração:
Interface SPI eficiente: A interface SPI de 4 linhas minimiza a contagem de pinos e simplifica o layout do PCB, tornando-o ideal para sistemas baseados em microcontroladores com I/O limitado.
Alto brilho e contraste: Com 400 cd/m2 e uma relação de contraste de 800:1, este ecrã garante uma excelente legibilidade em ambientes internos e externos adjacentes.
Funcionamento a altas temperaturas: certificado para funcionamento entre -20°C e +70°C, adequado para dispositivos expostos a condições ambientais variáveis.
Perfil de baixa potência: consome apenas 8mA típicos durante a operação e tão baixo quanto 15μA no modo de sono, prolongando a vida útil da bateria em aplicações portáteis.
Especificações técnicas para a avaliação de engenharia:
Área ativa: 14,864 mm × 24,912 mm
Pitch dos pixels: 0,01 mm (H) × 0,1038 mm (V)
Voltagem de alimentação: VDD = 2,4 V/3,3 V, VDDIO = 1,65 V/3,3 V
Voltagem da luz de fundo: 2,9 V ∼ 3,1 V (típica 3,0 V)
Período de vida útil: 30 000 horas típicas
Conformidade: RoHS, REACH, ISO9001:2015, ISO14001:2015
Por que fazer parceria com a Saef para a sua solução de exibição?
Embora este módulo seja oferecido como um display não-touch padrão, a Saef é especializada em soluções de display semi-customizadas e totalmente personalizadas.Modificar interfaces, ajustar os níveis de brilho ou adaptar contornos mecânicos para atender às suas exigências exactas de projeto, tudo com apoio de engenharia durante todo o processo.
Ideal para:
Dispositivos portáteis de saúde e fitness
Equipamento de diagnóstico médico portátil
Painéis de controlo domésticos inteligentes
Displays de sensores IoT
Ferramentas de ensaio e medição portáteis
Indicadores do estado industrial
Displays auxiliares de eletrónica de consumo
Projetado para se encaixar, construído para funcionar.
Na Saef, entendemos que cada pixel e pin conta. A nossa equipa de engenheiros está pronta para ajudá-lo a integrar este ecrã perfeitamente no seu produto ou personalizá-lo para melhor satisfazer as suas necessidades.
Chamadas à ação para inquéritos de alto valor:
Precisa de uma solução de exibição compacta que não comprometa o desempenho?
Dimensões mecânicas
![]()
Classificações máximas absolutas
| Parâmetro | Símbolo | Min. | Max. | Unidade |
| Voltagem de alimentação (I/O) | VDD | -Não.3 | 4.6 | V |
| Tensão de alimentação analógica | VDDIO | -Não.3 | 4.6 | V |
| Voltagem de entrada lógica | Número do veículo | -Não.3 | VDD+0.3 | V |
| Temperatura de operação | Em cima | - 20 | 70 | °C |
| Temperatura de armazenamento | Tst | - Trinta | 80 | °C |
Características elétricas
| Parâmetro | Símbolo | Min. | TYP | Max. | Unidade |
| Voltagem para luz de fundo LED | VbL | 2.9 | 3.0 | 3.1 | V |
| Voltagem de alimentação para lógica | VDD | 2.4 | 2.8 | 3.3 | V |
| Voltagem de operação da interface | VDDIO | 1.65 | 1.8 | 3.3 | V |
| Motor de porta de alta tensão | VGH | 12.2 | - | 14.97 | V |
| Motor de porta de baixa tensão | VGL | - Doze.5 | - | - Sete.16 | V |
| Corrente de funcionamento para VDD | IDD | - Não. | 8 | 10 | mA |
| Corrente para luz de fundo LED | I b L | 20 | - | mA | |
| Brilho | Lbr | 350 | 400 | - Não. | cd/m2 |
| Modo de sono VDD | Identificação | - Não. | 15 | 30 | uA |
| Modo de sono VDDIO | Eu sei. | - Não. | 5 | 10 | uA |
|
Tempo de vida útil |
- Não. |
20000 |
30000 |
- Não. |
Horas |
Definição do pin de interface
| - Não, não. | Símbolo | Descrição |
| 1 | NC | Não há ligação. |
| 2 | NC | Não há ligação. |
| 3 | SDA | Interface de entrada/saída do SPI. |
| 4 | SCL | Este pin é usado como relógio de interface serial. |
| 5 | RS | Display data/command selection pin em interface serial de 4 linhas. |
| 6 | Reinicialização | Este sinal irá reiniciar o dispositivo, o sinal está baixo. |
| 7 | CS | Pin de selecção de chips, baixa ativar, alta desativar. |
| 8 | GND | Power Ground. |
| 9 | NC | Não há ligação. |
| 10 | VDD | Fornecimento de energia para analógico |
| 11 | LEDK | Cantodo LED |
| 12 | LEDA | Anodo LED |
| 13 | GND | Power Ground. |
Características ópticas
| Ponto | Símbolo |
Medição Condições |
Minha. | Tipo. | Max. - O quê? | Unidade | |
| Tempo de resposta | Tr+Tf |
θ = 0o φ = 0o |
25 oC |
- |
30 | 40 |
ms |
|
Ângulo de visão |
θ |
φ = 0o | 25 oC | - | 80 | - |
Deg |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Relação de contraste | CR | - | 25 oC | 800 | - | - | |
|
Cor do CIE Coordenadas |
Branco | X | 25 oC | 0.304 | 0.306 | 0.308 |
- |
| Y | 25 oC | 0.325 | 0.327 | 0.329 | |||
| Vermelho | X | 25 oC | 0.608 | 0.610 | 0.612 | ||
| Y | 25 oC | 0.331 | 0.333 | 0.335 | |||
| Verde | X | 25 oC | 0.279 | 0.281 | 0.283 | ||
| Y | 25 oC | 0.531 | 0.533 | 0.535 | |||
| Azul | X | 25 oC | 0.144 | 0.146 | 0.148 | ||
| Y | 25 oC | 0.136 | 0.138 | 0.140 | |||
|
Transmissão (com polarizador) |
4.8 | % | |||||
