Detalhes do produto:
|
| produto: | 3,5 polegadas TFT LCD | resolução: | 320 × 480 pixels (RGB) |
|---|---|---|---|
| Interface: | Paralelo de 16 bits (DBI Tipo B) | Esboço Dim.: | 54.48*84.71*3. 25 mm |
| Visualizando direção: | 12 horas | tela sensível ao toque: | com painel tátil resistivo |
| IC do driver: | ILI9488 | Taxa de contraste: | 250:1 |
| Durabilidade do toque: | Mais de 1.000.000 de ciclos de entrada | Luminância da superfície: | 300 cd/m² (típico) |
| Temperatura operacional.: | -20°C a +70°C | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | TFT LCD de 3,5 polegadas,LCD TFT com painel tátil resistivo |
||
Solução de display táctil fiável e rentável para aplicações embutidas exigentes

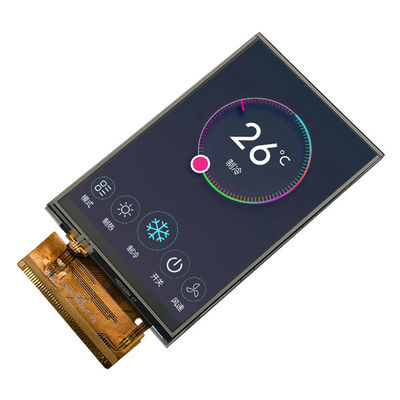

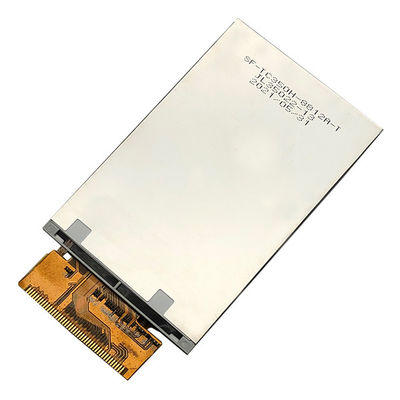

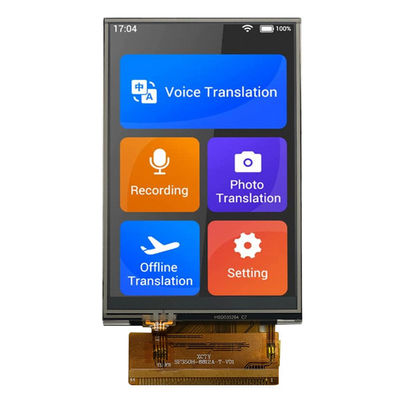

A Saef Technology Limited apresenta o SF-TC350H-8812A-T, um robusto módulo LCD TFT de 3,5 polegadas projetado para aplicações onde a durabilidade, simplicidade e confiabilidade são primordiais.Com uma resolução de 320×480, painel de toque resistivo integrado e uma interface paralela de 16 bits amplamente suportada impulsionada pelo IC ILI9488, este módulo é ideal para HMI industriais, dispositivos médicos, sistemas de ponto de venda,e painéis de controlo incorporados.
Projetado para estabilidade e facilidade de integração:
Tecnologia de Toque Resistivo comprovada:000,000 ciclos de entrada e linearidade dentro de ±1,5%, este RTP oferece um desempenho fiável em ambientes onde o toque capacitivo pode ser menos adequado, como a operação com luvas ou condições poeirentas.
Ampla faixa de temperatura de funcionamento: certificada para operação de -20°C a +70°C e armazenamento de -30°C a +80°C, garantindo um desempenho consistente em ambientes desafiadores.
Interface simples e baixa sobrecarga do sistema: a interface paralela de 16 bits reduz a complexidade do desenvolvimento e é compatível com uma ampla gama de microcontroladores e processadores incorporados,acelerar o tempo de colocação no mercado.
Desempenho óptico adaptado à legibilidade: 300 cd/m2 de luminosidade e 250:1 de relação de contraste proporcionam uma visibilidade clara em condições de iluminação tipicas de interiores e industriais.A direcção de visualização das 12 horas otimiza a orientação do ecrã para aplicações montadas verticalmente.
Especificações técnicas para consideração do projeto:
Fornecimento de energia: VDD = 2,8 V ± 0,2 V, IOVCC = 1,8 V ∼2,8 V
Iluminação de fundo: LED branca iluminada por bordas, 19,2V de tensão dianteira típica (20mA de acionamento)
Nomenclaturas do painel táctil: resistência no eixo X 300 900Ω, no eixo Y 200 500Ω; tensão de funcionamento ≤ 7 V CC
Esboço mecânico: 54,48 mm × 84,71 mm × 3,25 mm (máximo)
Conformidade: concebido para satisfazer os padrões de fiabilidade industriais com ensaios de alta/baixa temperatura, umidade, choque térmico e resistência às vibrações
Por que escolher a Saef para a sua solução de exibição?
Enquanto este módulo vem de série com um painel de toque resistivo, entendemos que os requisitos do projeto evoluem.
Atualizações do painel táctil: Migração do toque resistivo para capacitivo (PCT) com interface I2C/SPI.
Adaptação da interface: Modificar para interfaces RGB, SPI ou MIPI DSI com base na arquitetura do seu sistema.
Optical & Mechanical Tweaks: Ajuste o brilho, métodos de ligação, comprimento do FPC ou dimensões do contorno.
Branding personalizado: Adicione logotipos, máscaras personalizadas ou bordas decorativas.
Ideal para:
Painéis de controlo industriais e HMI
Equipamento médico de monitorização e diagnóstico
Dispositivos portáteis de ensaio e medição
Terminal e quiosque de venda a retalho
Displays para o mercado de reposição automóvel
Painéis de segurança e de automação doméstica
Projetado para engenheiros, por engenheiros.
Na Saef, colaboramos com você durante todo o ciclo de design, fornecendo amostras, documentação técnica e suporte de personalização para garantir que sua tela se integre perfeitamente e funcione de forma confiável.
Chamadas à ação para inquéritos de alto valor:
Precisa de um ecrã que atenda aos seus requisitos de confiabilidade?
Dimensões mecânicas
![]()
Definição do pin de interface
| - Não, não. | NOME PIN | O/O | Descrição |
| 1 | GND | Eu... | Terra de potência |
| 2 | LED-K6 | Eu... | Cátodo LED |
| 3 | LED-K5 | Eu... | Cátodo LED |
| 4 | LED-K4 | Eu... | Cátodo LED |
| 5 | LED-K3 | Eu... | Cátodo LED |
| 6 | LED-K2 | Eu... | Cátodo LED |
| 7 | LED-K1 | Eu... | Cátodo LED |
| 8 | LED-A | Eu... | Anodo LED |
| 9 | GND | Eu... | Terra de potência |
| 10 | GND | Eu... | Terra de potência |
| 11 | CCC | Eu... | 2Fonte de alimentação.8V |
| 12 | /RESET | Eu... | Reinicie o pin de sinal |
| 13 | GND | Eu... | Terra de potência |
| 14 | GND | Eu... | Terra de potência |
| 15 a 30 | DB15-DB0 | O/O | Sinais de dados |
| 31 | /RD | Eu... | Leia o pin de entrada do sinal de estroboscópio |
| 32 | /WR | Eu... | Escrever pin de entrada de sinal de estroboscópio |
| 33 | RS | Eu... | Selecionar sinal de registo |
| 34 | CS | Eu... | Pin de entrada para o sinal de seleção de chips |
| 35 | GND | Eu... | Terra de potência |
| 36 | CICV | Eu... | 1.8V~2.8V Fonte de alimentação |
| 37 | GND | Eu... | Terra de potência |
| 38 | GND | Eu... | Terra de potência |
| 39 | YD | Eu... |
Pin do painel de toque |
| 40 | XR | Eu... | |
| 41 | OU | Eu... | |
| 42 | XL | Eu... | |
| 43 | GND | Eu... | Terra de potência |
| 44 | GND | Eu... | Terra de potência |
Limite máximo absoluto
| Ponto | Símbolo | Valor | Unidade |
| Tensão de alimentação para a lógica | VDD | 1.6~3.3 | V |
| Voltagem de entrada | Vinho | VDD+0.3 | V |
| Temperatura de funcionamento | Topr | - 20 a 70 | °C |
| Temperatura de armazenamento | Tstg | - 30 a 80 | °C |
Características de CC
| Ponto | Símbolo | Min. | Tipo | Max. | Unidade | Condição de ensaio |
|
Funcionamento tensão |
VDD | 2.6 | 2.8 | 3.0 | V | - |
| Corrente de alimentação | IDD | - | TBD | - | mA | VDD=2,8V, Ta=25°C |
| Voltagem de entrada | VIH | 0.7VDD | - | VDD | V |
- |
| VIL | 0 | - | 0.3VDD | V | ||
|
Fugas de entrada corrente |
IIL | - | TBD | - | μA | VIN=VDD ou VSS |
Luz de fundo Características elétrico-ópticas
| Ponto | Símbolo | MIN | TYP | Max. | UNIT |
Teste Condição |
| Tensão de alimentação | Vf | 19.2 | V | Se=20 mA | ||
| Corrente de abastecimento | Se | - | 20 | - | mA | - |
| Voltagem inversa | - Não. | - | - | 5 | V | - |
| Dissipação de energia | Pd | - | 384 | - | mW | - |
| Intensidade luminosa para LCM |
- |
- | 300 | - | Cd/m2 | Se=20mA |
| Uniformidade para a MCL | - | 80 | - | - | % | Se=20 mA |
| Cor da luz de fundo | Branco | |||||
Especificações do painel de tela sensível ao toque
| É isso. | Símbolo | Minha. | Tipo. | Max. - O quê? | unidade | Observação |
| Transparência | - | - | 82 | - | % | JIS K-7105 |
| Neblina | - | - | 1 | - | % | JIS K-7105 |
| Dureza da superfície | - | - | 3 | - | H | 150gf 45° |
| Resistência ao descascamento do FPC | - | 5 | - | N | Para cima 90° | |
| Flexão de FPC | - | - | 3 | - | ciclo | R=1.0, 90° |
| Força de entrada | - | - | 50 | Gf | - | |
| Voltagem nominal | Toque em V | 7 | V | DC | ||
| Resistência do eixo X | Rx | 300 | 900 |
PIN FPC |
||
| Resistência do eixo X | - Não. | 200 | 500 | |||
| Linearidade | - | - | ± 15 | ± 2.0 | % | - |
| Falar. | - | - | - | 20 | ms | - |
| Resistência ao isolamento | Ri | 10 | - | - | MΩ | - |
| Notas Vida | - | 100,000 | - | - | Tempos | - |
| Vida de entrada | - | 1,000,000 | - | - | Tempos | - |
Óptico SEspecificações
| - Não, não. | Ponto de referência | Símbolo | Condições | Especificações | Unidade | |||
| Min. | Tipo | Max. | ||||||
| 1 | Tempo de resposta | Tr+Tf | 25°C |
- |
15 |
- |
Srta. | |
| 2 | Transmitância (com PL) | T (%) | - | - | 7.1 | - | - | |
|
3 |
Taxa de contraste |
Cr |
θ=0, Normal visualizaçãoângulo |
- |
250 |
- |
- |
|
|
4 |
Observação Ângulo |
O que é? | θR |
CR>10 |
- | 45 | - |
Deg |
| θL | - | 45 | - | |||||
| Ver. | Θ+ | - | 45 | - | ||||
| - Não. | - | 30 | - | |||||
