Detalhes do produto:
|
| produto: | LCD TFT de 3 polegadas | resolução: | 360x640 pixels |
|---|---|---|---|
| Visualizando direção: | Todos (80°/80°/80°/80°) | Luminância da superfície: | 300 cd/m2 (personalizável) |
| Interface: | RGB de 16 bits | Tensão operacional: | 2,8 V (faixa 2,6 V–3,3 V) |
| Número do pino: | 40 pinos | IC do driver: | ST7701S |
| Temperatura operacional.: | -20°C a +70°C | Taxa de contraste: | 10001 (tipo.) |
| Opção de painel de toque: | Personalizável (RTP/CTP disponível) | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Módulo de exibição LCD TFT de 3 polegadas,Painel IPS 360x640 RGB,Modulo LCD do condutor ST7701S |
||

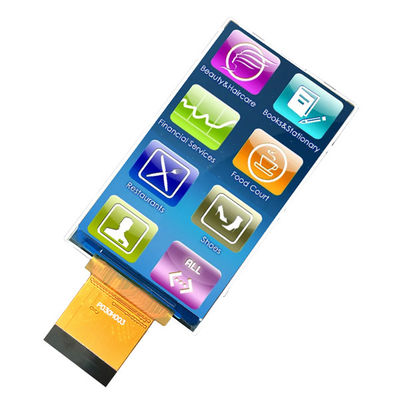

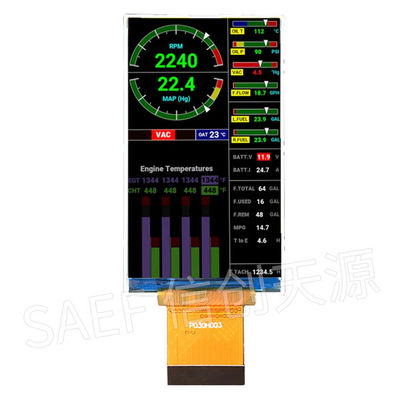

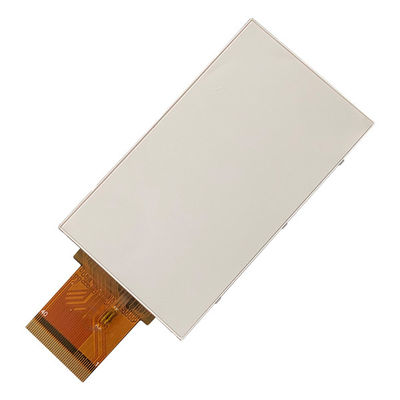

Módulo de Display LCD TFT de 3 polegadas de Alto Desempenho – Projetado para Aplicações Exigentes
A Saef Technology Limited apresenta o SF-TO300PY-8975A-N, um módulo LCD TFT de 3 polegadas de nível profissional, projetado para sistemas embarcados, controles industriais, dispositivos médicos, instrumentos portáteis e eletrônicos de consumo. Com seu painel IPS RGB de 360×640 e CI driver ST7701S, este display oferece visuais nítidos, amplos ângulos de visão e desempenho confiável, mesmo em ambientes desafiadores.
Principais Vantagens de Design para Engenheiros:
Tecnologia IPS de Direção de Visualização Verdadeira – Qualidade de imagem consistente em ângulos horizontal e vertical de 80°, ideal para dispositivos multi-orientação.
Ampla Faixa de Temperatura de Operação (–20°C a +70°C) – Garante estabilidade em aplicações industriais e externas.
Baixo Consumo de Energia – Corrente típica de apenas 12mA @ 2.8V, otimizado para dispositivos alimentados por bateria.
Alto Contraste e Brilho – Relação de contraste de 1000:1 e luminância de 300 cd/m² para legibilidade clara em várias condições de iluminação.
Retroiluminação LED de Longa Vida Útil – Mais de 52.560 horas a 50% de brilho, reduzindo custos de manutenção e substituição.
Suporte de Personalização e Integração:
Entendemos que cada projeto tem requisitos únicos. Este módulo de display pode ser totalmente personalizado com painéis sensíveis ao toque resistivos ou capacitivos (RTP/CTP), interfaces sob medida, opções de montagem modificadas e ajustes de firmware. Nossa equipe de engenharia oferece suporte de design gratuito para ajudá-lo a integrar este display perfeitamente em seu sistema.
Confiabilidade Construída para Padrões Industriais:
Cada módulo passa por testes rigorosos de acordo com MIL-STD-105E, incluindo armazenamento em alta/baixa temperatura, choque térmico, resistência à umidade e inspeção visual. Nossa garantia de qualidade baseada em AQL garante que cada unidade atenda aos mais altos padrões de desempenho e durabilidade.
Por que escolher a Saef Technology Limited?
Suporte Técnico de Nível Especialista – Acesso direto aos nossos engenheiros de display para revisões de esquemas, integração de drivers e ajuste óptico.
Prototipagem e Amostragem Rápidas – Obtenha amostras personalizadas em apenas 2 a 3 semanas.
Conformidade com os Mercados da UE e EUA – Projetado e testado para padrões internacionais de segurança e meio ambiente.
Flexibilidade OEM/ODM – De designs semi-personalizados a totalmente personalizados, adaptamo-nos às suas necessidades da cadeia de suprimentos.
Aplicações Alvo:
Terminais e scanners portáteis
IHMs industriais e painéis de controle
Dispositivos de monitoramento médico
Displays de casa inteligente
Painéis de instrumentos automotivos
IoT e tecnologia vestível
Entre em contato conosco hoje para obter fichas técnicas, preços e uma consulta de personalização gratuita. Deixe a Saef Technology ser sua parceira confiável em soluções de display.
Dimensões Mecânicas
![]()
Definição da Interface de Pinos
| Número do Pino | Condições | Função |
| Tempo de Resposta | LEDA | Retroiluminação LED (Ânodo) |
| Ângulo de Visualização | LEDK | Retroiluminação LED (Cátodo) |
| 3 | GND | Terra |
| 4 | VCC | Fonte de Alimentação. 2.8V |
| V | D0N(NC) | NC |
| 6 | D0P(NC) | NC |
| 7 | GND | Terra |
| 8 | CKN(NC) | NC |
| 9 | CKP(NC) | NC |
| 10 | GND | Terra |
| 11 | D1N(NC) | NC |
| 12 | D1P(NC) | NC |
| 13 | GND | Terra |
| 14 | VS | Sinal de sincronização de quadro para interface RGB |
| 15 | HS | Sinal de sincronização de linha para interface RGB |
| 16 | PCLK | Sinal de clock de ponto para operação da interface RGB |
| 17 | ED | Sinal de ativação de dados para operação da interface RGB |
| 18-22 | B0-B4 | Cabo de dados azul RGB |
| 23-28 | G0-G5 | Cabo de dados verde RGB |
| 29-33 | R0-R4 | Cabo de dados vermelho RGB |
| 34 | RESET | Entrada de reset externo |
| - | CS | Pino de entrada de seleção de chip |
| 36 | SCL | Entrada de clock serial para interface SPI |
| 37 | SDA | Pino bidirecional de entrada/saída de dados seriais |
| 38 | IM1(IOVCC) | Seleção do modo de interface do sistema (Fonte de Alimentação 1.8V) |
| 39 | IM2(GND) | Seleção do modo de interface do sistema (Terra) |
| 40 | IOVCC | Fonte de Alimentação 1.8V |
Limite Máximo Absoluto
| Símbolo | Condições | Valor | Min |
| Tensão de alimentação para lógica | VDD | 1.6~3.3 | - |
| Tensão de entrada | Vin | VDD+0.3 | - |
| Temperatura de operação | Topr | -20 a 70 | .C |
| Temperatura de armazenamento | Tstg | -30 a 80 | .C |
Características DC (VDD=2.8V,Ta=25.C)
| Símbolo | Condições | Tip | Tipo | 1 | Min | Condição de teste |
|
Operacional tensão |
VDD | 2.6 | 2.8 | 3.3 | - | |
| Corrente de alimentação | IDD | 12 | 15 | - | VDD=2.8V,Ta=25.C | |
| Tensão de entrada | VIH | 0.8VDD | VDD | - |
|
|
| VIL | 0 | 0.2VDD | - | |||
|
Corrente de fuga de entrada IIL |
-1.0 | - | μA | VIN=VDD ou VSS | Características Elétrico-ópticas da Retroiluminação |
Item
| Símbolo | Condições | TYP | MAX | UNIDADE | Teste |
Condição Tensão de Alimentação |
| Vf | - | - | - | Cor da Retroiluminação | ||
| If | - | mA | - | |||
| Vr | - | V | - | |||
| Pd | - | - | - | |||
| - |
|
- | If=20MA | Cor da Retroiluminação | ||
| - | Grau | If=20MA | Cor da Retroiluminação | |||
| Branco | Características Ópticas | |||||
Nº
| ITEM | Símbolo | Condições | Especificação | Unidade | Min | |||
| Tip | Max | 1 | ||||||
| Tempo de Resposta | Tr+Tf | 25℃ | 30 | 35 | - |
|
2 | |
|
Ângulo de Visualização |
Hor.θR |
CR>10 | 80 |
- |
Grau | |||
| - | Grau | |||||||
| - | 80 | Grau | ||||||
| 80 | Grau | |||||||
