Detalhes do produto:
|
| Tipo de exibição: | TFTLCD,RGB | Tamanho da tela: | 3.5 polegadas |
|---|---|---|---|
| resolução: | pixéis 320x480 | Visualizando direção: | 12:00 |
| Interface: | MCU (paralelo de 16 bits) | Tensão operacional: | 2,6 V – 3,3 V (lógica) |
| Número do pino: | 32 pinos | Conexão: | Enxaguante (customizável) |
| Luminância da superfície: | 200cd/m2 (nits) | Temperatura operacional.: | -20 ° C a +70 ° C. |
| LED Lifetime: | 40,000 horas | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | 3Módulo de exibição LCD TFT de 0,5 polegadas,Exibição LCD RGB 320x480 |
||

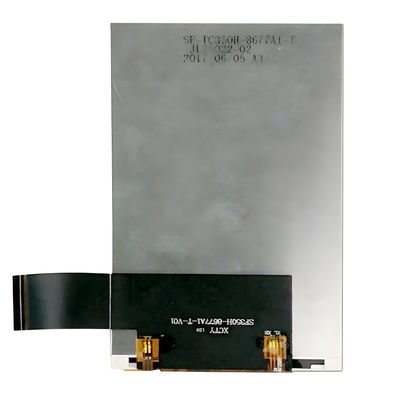

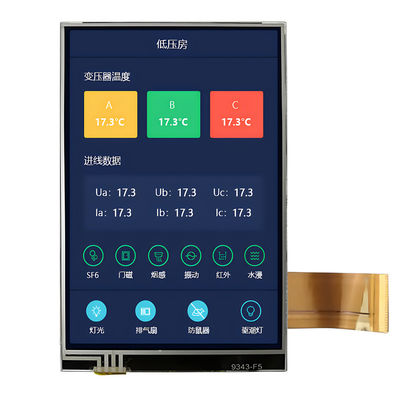

A Saef Technology Limited apresenta um módulo de display LCD TFT de 3,5 polegadas robusto, projetado para aplicações exigentes onde clareza, confiabilidade e facilidade de integração são cruciais. Apresentando um painel RGB brilhante de 320×480, driver ILI9488 e ampla faixa de temperatura operacional, este display é ideal para IHMs industriais, dispositivos médicos, painéis automotivos, terminais IoT e instrumentos portáteis.
✅ Display TFT de Alta Resolução
320 × 480 pixels RGB oferecem texto, gráficos e ícones nítidos com representação de cores verdadeiras.
✅ Ampla Faixa de Temperatura Operacional
Classificado para -20°C a +70°C, garantindo desempenho estável em ambientes desafiadores — de fábricas a quiosques externos.
✅ Interface Paralela MCU com Driver ILI9488
A interface paralela simples de 16 bits permite transferência rápida de dados e fácil integração com microcontroladores comuns (STM32, PIC, AVR, NXP).
✅ Alto Brilho e Excelente Contraste
Brilho de 200 cd/m² e taxa de contraste de 700:1 garantem visibilidade clara mesmo sob luz ambiente intensa.
✅ Amplos Ângulos de Visão
Ângulo de visão horizontal de até 45° esquerda/direita, vertical de até 35° superior / 30° inferior, adequado para aplicações multiusuário.
✅ Baixo Consumo de Energia
Corrente lógica típica <5mA, com design eficiente de retroiluminação LED para maior duração da bateria em dispositivos portáteis.
✅ Confiabilidade de Grau Industrial
Testado sob choque térmico, umidade e ciclos de temperatura estendidos de acordo com os padrões de confiabilidade da indústria.
✅ Opções de Toque e Design Personalizáveis
Oferecemos suporte de design semi-personalizado gratuito — adicione painéis de toque resistivos ou capacitivos, modifique conectores, ajuste o firmware ou adapte os contornos mecânicos às suas especificações exatas.
O módulo TFT de 3,5 polegadas da Saef foi projetado com o engenheiro de sistemas em mente:
Conversor DC/DC integrado simplifica o projeto da fonte de alimentação
Diagramas de tempo detalhados e código de inicialização fornecidos para prototipagem mais rápida
FPC com área de dobra reforçada garante conexões confiáveis em designs compactos
Desenhos mecânicos com tolerâncias incluídas para montagem e montagem precisas
Se você está desenvolvendo um painel de controle industrial, um monitor médico, um display veicular ou um controlador de casa inteligente — este módulo oferece desempenho confiável com sobrecarga mínima de design.
Experiência Técnica: Nossa equipe de engenharia oferece suporte à revisão de esquemas, ajuste de firmware e solicitações de personalização.
Prototipagem Rápida: Amostras disponíveis em 5 a 7 dias úteis com documentação completa.
Pronto para o Mercado: Em conformidade com as diretivas ROHS, REACH e CE para entrada perfeita nos mercados europeu e norte-americano.
Qualidade Assegurada: Cada unidade passa por inspeção AQL de acordo com MIL-STD-105E Nível II, com AQL de 0,65% para defeitos maiores.
IHMs Industriais e Painéis de Controle
Dispositivos Médicos de Monitoramento e Diagnóstico
Displays Automotivos e Marítimos
Equipamentos Portáteis de Teste e Medição
Gateways IoT e Painéis de Casa Inteligente
Sistemas POS e Quiosques de Varejo
Pronto para Projetar com Confiança?
Entre em contato com nossa equipe de vendas técnicas para obter fichas técnicas, código de inicialização de amostra ou uma consulta de design gratuita. Deixe-nos ajudá-lo a integrar um display que atenda às suas necessidades exatas.
Dimensões Mecânicas
![]()
Definição da Interface de Pinos
| Nº | NOME DO PIN | E/S | Descrição |
| 1-2 | K | O | Cátodo LED |
| 3-4 | A | O | Ânodo LED |
| 5 | NC | Definir aberto | |
| 6-7 | GND | E | Terra |
| 8-9 | VCC | E | Tensão de alimentação 2,8V |
| 10 | NC | Definir aberto | |
| 11 | WR | E | Pino de entrada do sinal de estroboscópio de escrita |
| 12 | RS | E | Sinal de seleção de registro |
| 13 | CS | E | Pino de entrada para o sinal de seleção do chip |
| 14 | RD | E | Pino de entrada do sinal de estroboscópio de leitura |
| 15-30 | DB0-DB15 | E/S | E/S de Dados do Display |
| 31 | RESET | E | Sinal de entrada de reinicialização LCM |
| 32 | GND | E | Terra |
Limite Absoluto Máximo
| Item | Símbolo | Valor | Unidade |
| Tensão de alimentação para lógica | VDD | 0,3~4,6 | V |
| Tensão de entrada | Vin | VDD+0,3 | V |
| Temperatura de operação | Topr | -20 a 70 | ℃ |
| Temperatura de armazenamento | Tstg | -30 a 80 | ℃ |
Características CC
| Item | Símbolo | Mín | Tipo | Máx | Unidade |
|
Operacional tensão |
VDD | 2,6 | 2,8 | 3,3 | V |
| Corrente de alimentação | IDD | 5 | mA | ||
| Tensão de entrada | VIH | 0,8VDD | VDD | V | |
| VIL | 0 | 0,2VDD | V | ||
|
Vazamento de entrada corrente |
IIL | -1,0 | 1,0 | μA |
Características Eletro-ópticas da Retroiluminação
| Item | Símbolo | MÍN | TIPO | MÁX | UNIDADE |
Teste Condição |
| Tensão de Alimentação | Vf | 3,2 | 3,4 | V | If= 120mA | |
| Corrente de Alimentação | If | 120 | mA | |||
| Tensão Reversa | Vr | 5 | V | |||
| Dissipação de Potência | Pd | mW | ||||
| Intensidade Luminosa para LCM |
|
200 | Cd/m2 | If= 120 mA | ||
| Uniformidade para LCM | % | If=120 mA | ||||
| Cor da Retroiluminação | Branco | |||||
Características Óticas
| Nº | Item | Símbolo | Condições | Especificação | Unidade | |||
| Mín | Typ | Máx | ||||||
| 1 | Tempo de Resposta | Tr+Tf | 25℃ |
|
25 |
|
Ms | |
| 2 | Transmitância (Com PL) | T(%) | 6,1 | |||||
|
3 |
Taxa de Contraste |
Cr |
θ=0, Normal ângulo de visão500 |
700 |
- |
|
|
|
|
Visualização |
ÂnguloHor. |
θR | CR>10 |
40 |
45 | - |
θL |
|
| 40 | 45 | - | ||||||
| Θ+ | 30 | - | - | |||||
| 15 | 30 | - | ||||||
