Detalhes do produto:
|
| Produto: | TFT LCD Display | Tamanho da tela: | 0.96 polegadas (diagonal) |
|---|---|---|---|
| Resolução: | 80 (RGB) x 160 pixels | Interface: | SPI de 4 fios (interface periférica serial) |
| IC do driver: | ST7735S | Brilho: | 260 cd/m² (típico) |
| Ângulo de visão: | 80° (todas as direções) | Temperatura operacional.: | -20 ° C a +70 ° C. |
| Dimensões do módulo: | 13,5 mm (A) x 27,9 mm (V) x 1,5 mm (P) | Tensão de alimentação: | 2,8 V/3,3 V (VCC), 1,8 V/2,8 V/3,3 V (IOVCC) |
| Luz de fundo: | 1x LED branco (20mA típico) | Conformidade: | Rohs, alcance |

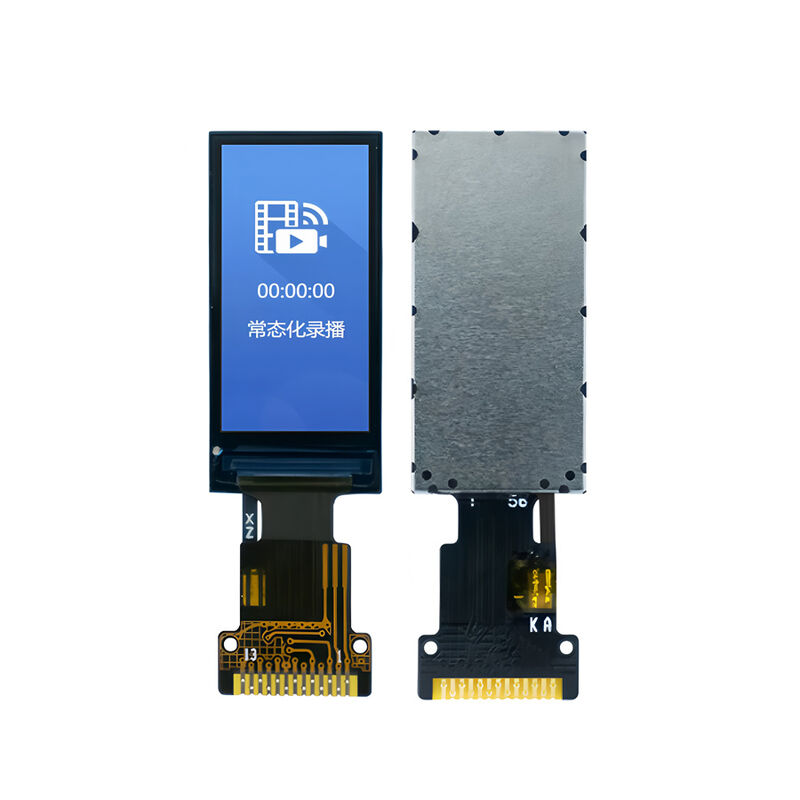

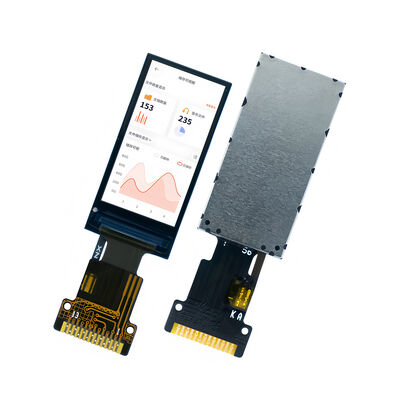

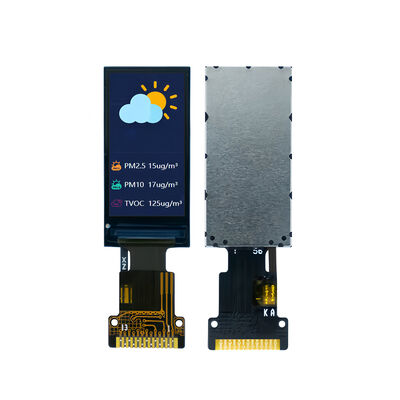

SFTO096JY-7419AN: A solução de exibição de cores ultra-compacta para sistemas incorporados com espaço limitado
Projetado pela Saef Technology Limited, o SFTO096JY-7419AN define o padrão para exibições em cores miniaturizadas.O módulo LCD TFT de 96 polegadas oferece uma resolução nítida de 80x160 num espaço incrivelmente compacto de 13.5mm x 27.9mm. Acionado pelo popular ST7735S IC através de uma interface SPI simples de 4 fios, oferece aos engenheiros nos EUA e na Europa uma solução de exibição a cores confiável e de baixo consumo para tecnologia vestível,Sensores de IoT, dispositivos médicos portáteis e controles industriais compactos onde cada milímetro cúbico conta.
Projetado para integração onde outros não podem caber:
Maximizando o Imóvel de PCB Mínimo: Com uma área ativa de apenas 10,8 mm x 21,7 mm e uma profundidade total do módulo de 1,5 mm,Esta exibição resolve o principal desafio de adicionar uma interface de usuário para dispositivos de tamanho de selo postalPermite a indicação do estado da cor, gráficos básicos e leituras de dados onde anteriormente apenas os LEDs eram possíveis.
Eficiência amigável ao microcontrolador: a interface SPI de 4 fios minimiza os requisitos de contagem de pinos (CS, DC, RESET, SDA, SCL),liberar GPIOs críticos em microcontroladores com recursos limitados (MCUs), como o ARM Cortex-M0+ ou o ESP32Isto simplifica o encaminhamento de PCB e reduz os custos de firmware em comparação com as interfaces paralelas.
Alta visibilidade em um pacote minúsculo: Apesar de seu tamanho, ele oferece uma saída brilhante de 260 nit com uma relação de contraste de 800:1, garantindo uma legibilidade clara em várias condições de iluminação.O ângulo de visão de 80 graus proporciona flexibilidade na orientação do dispositivo.
Robusto para aplicações exigentes: concebido para funcionar a -20°C a +70°C e submetido a testes de esforço ambientais completos (ciclos térmicos, vibrações, ESD),Este módulo é projetado para suportar os rigores do uso portátil e ao ar livre.
Gestão simplificada da energia: tensões de alimentação lógicas flexíveis (IOVCC: 1,8 V/3,3 V) e analógicas (VCC: 2,8 V/3,3 V), combinadas com uma única luz de fundo LED de baixa corrente,facilitar a integração em arquiteturas de sistemas de baixa potência.
Ideal para a próxima geração de micro-dispositivos:
Eletrônicos vestíveis e monitores de saúde (banda de fitness, smart patches): fornece feedback essencial ao usuário com tamanho e impacto de energia mínimos.
Sensores e ferramentas portáteis de IoT industriais: para exibir leituras em tempo real, menus de configuração ou códigos de estado em equipamentos de diagnóstico portáteis.
Interfaces de eletrônicos de consumo (casa inteligente, dispositivos de áudio): adiciona feedback premium para controles remotos compactos, rastreadores Bluetooth ou controles de aparelhos inteligentes.
Dispositivos médicos e de diagnóstico portáteis: adequados para monitores compactos onde seja necessário exibir dados numéricos vitais ou formas de onda simples.
Tecnologia Saef: o seu parceiro para soluções de exibição miniaturizadas
Personalizar de acordo com as suas necessidades: necessitar de uma versão com toque (RTP ou PCAP) para micro-interfaces interativas?Somos especializados em personalizações de baixo MOQ e designs semi-customizados para adaptar este 0Uma plataforma de 96 polegadas para as suas necessidades mecânicas e eléctricas específicas.
Projetado para fabricação confiável: O módulo passa por inspeção AQL de acordo com MIL-STD-105E, garantindo qualidade consistente para produção em volume.referências esquemáticas, bibliotecas de drivers e arquivos mecânicos precisos 2D/3D.
Uma cadeia de abastecimento confiável para os mercados globais: como fabricante certificado pela ISO, os nossos produtos são concebidos para satisfazer a conformidade da UE com as normas RoHS e REACH,Facilitar a integração sem problemas nos produtos destinados aos mercados da América do Norte e da Europa.
Garantia técnica para engenheiros
Confiabilidade comprovada: testes abrangentes de confiabilidade validam o desempenho sob estresse térmico, mecânico e ambiental.
Documentação centrada no engenheiro: fornecemos folhas de dados claras, sequências de inicialização e notas de aplicação para acelerar sua fase de prototipagem de dias para horas.
Amostra e Suporte Prontos: Convidamos engenheiros de hardware incorporado, designers de produtos e especialistas em compras para avaliar o SFTO096JY-7419AN.discutir as suas ideias de personalizaçãoEm parceria com a Saef, ultrapassará as restrições de tamanho sem comprometer a capacidade de exibição ou a fiabilidade dos fornecedores.
Dimensões mecânicas
![]()
Definição de interface de pin
| Não. | Símbolo | Descrição |
| 1 | TP0 | Interface TP |
| 2 | TP1 | Interface TP |
| 3 | SDA |
Introdução de dados em série |
| 4 | SCL |
Pin de relógio em série. |
|
5 |
D/C |
Registro selecionar pin D/C = ¥ 1 ¥: exibição de dados. D/C = ¥0 ¥: dados de comando. |
| 6 | Reinicialização |
Pin de reinicialização do LCM |
| 7 | CS |
Chip selecionar pin (Low) |
| 8 | GND | Terra |
| 9 | NC | PIN vazio |
| 10 | CCC |
Fornecimento de alimentação para analógico (2.8V-3.3V) |
| 11 | LEDK |
Cátodo de retroiluminação |
| 12 | LEDA |
Anodo de luz de fundo |
| 13 | GND | Terra |
Classificações máximas absolutas
| Parâmetro | Símbolo | Min. | Max. | Unidade |
| Tensão de alimentação lógica | CICV | -Não.3 | 4.6 | V |
| Tensão de alimentação analógica | CCC | -Não.3 | 4.6 | V |
| Temperatura de funcionamento | Em cima | - 20 | 70 | °C |
| Temperatura de armazenamento | Tst | - Trinta | 80 | °C |
| Humidade | RH |
- Não. |
90% ((Max60C) | RH |
Características elétricas
| Parâmetro | Símbolo | Min. | Tipo | Max. | Unidade |
| Tensão de alimentação lógica | CICV | 1.65 | 1.8/2.8 | 3.3 | V |
| Tensão de alimentação analógica | CCC | 2.6 | 2.8 | 3.3 |
- Não. |
| Corrente de entrada | Identificação |
- Não. |
20 |
- Não. |
mA |
Características da unidade de luz de fundo
| Ponto | Símbolo | Min. | Tipo | Max. | Unidade |
| Voltagem para a frente | Vf | 3.0 | 3.2 | 3.4 | V |
| Corrente para a frente | Se |
- Não. |
20 |
- Não. |
mA |
| Tempo de vida útil |
- Não. |
20000 | 30000 |
- Não. |
Horas |
| Brilho da superfície |
- Não. |
- Não. |
260 |
- Não. |
cd/m2 |
