Módulo de Display LCD TFT de 5 polegadas, 480x854 RGB Interface. Grau Industrial, Grande Temperatura (-20°C ~ 70°C para EUA e Alemanha)

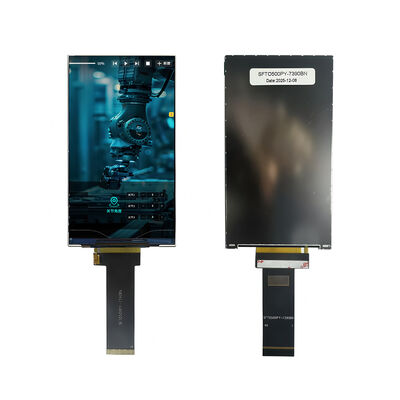

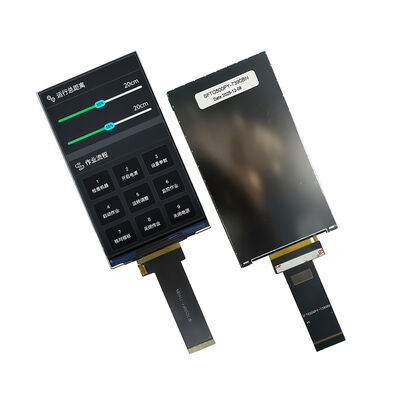

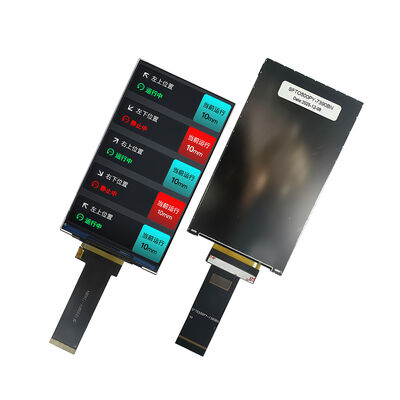

SFTO500PY-7390BN: Um módulo LCD TFT de 5 polegadas econômico projetado para aplicações exigentes

Projetado pela Saef Technology, o SFTO500PY-7390BN é um módulo LCD TFT de 5,0 polegadas que oferece uma combinação equilibrada de desempenho, confiabilidade e valor excepcional.Com uma resolução de 480 (RGB) x 854, uma interface paralela RGB padrão e um projeto robusto verificado para o funcionamento de -20°C a 70°C, este módulo é uma solução de exibição ideal para engenheiros e designers noEstados Unidos e AlemanhaDesenvolver HMI industriais, dispositivos portáteis, instrumentos médicos e sistemas de controlo embutidos.

Projetado para simplificar o seu processo de desenvolvimento:

• Desempenho visual claro:O brilho de 300 nits e uma relação de contraste de 1200:1 garantem a legibilidade em ambientes tipicos de interior.Uma gama de cores NTSC de 70% fornece representação de cores adequada para indicadores de status e interfaces de usuário.

• Integração de hardware fácil:O...Interface paralela RGB 565com sinais de controlo padrão (modo DE ou HV selecionável) garante uma fácil compatibilidade com uma ampla gama de MPUs, FPGAs e MCUs industriais predominantes nos mercados dos EUA e da Europa,Redução do tempo de integração e da complexidade.

• Construído para ambientes industriais:Com umIntervalo de temperatura de funcionamento alargado (-20°C ~ +70°C), este módulo é adequado para aplicações sujeitas a flutuações de temperatura.e proteção ESD (descarga de ar de ± 8 kV), assegurando a estabilidade a longo prazo em condições difíceis.

• Iluminação duradoura:O sistema de retroiluminação LED iluminado lateralmente oferece uma vida útil típica de40,000 horasA capacidade de atenuação PWM permite um fácil ajuste de brilho para otimizar o consumo de energia.

• Construção compacta e confiável:Com um perfil fino de2.1 mmOs módulos são submetidos a um processo de transformação de materiais, que permite a obtenção de uma imagem mais compacta e de dimensões de contorno precisas, facilitando a concepção de produtos compactos.Inspeção de AQL de acordo com a MIL-STD-105E Nível II, garantindo uma elevada qualidade e consistência para a sua linha de produção.

Ideal para resolver desafios de projeto específicos em:

• Automatização industrial (Focus Alemanha/EUA):Perfeito para painéis HMI de fábrica, interfaces PLC e equipamentos de teste.enquanto a qualidade de construção robusta atende às expectativas para máquinas destinadas aos mercados alemão e norte-americano.

• Dispositivos portáteis e portáteis:Adequado para monitores médicos portáteis, ferramentas de diagnóstico e equipamentos de teste de campo.

• Transportes e Logística:Pode ser usado em exibições de veículos auxiliares, dispositivos de rastreamento e terminais de empilhadeira.

• IoT e painéis de controlo inteligentes:A interface RGB de acionamento direto elimina a necessidade de um controlador de exibição externo, ajudando a reduzir o custo geral do sistema BOM e a pegada de design.

Por que os engenheiros dos EUA e da Alemanha escolhem a tecnologia Saef:

1. Valor não comprometido:A um preço atraente, não sacrificamos a qualidade nem a conformidade.Regulamento (CE) n.o 765/2008 do Parlamento Europeu e do Conselho, de 11 de dezembro de 2008, relativo à aproximação das legislações dos Estados-Membros respeitantes à aproximação das legislações dos Estados-Membros respeitantes à aproximação das legislações dos Estados-Membros respeitantes à aproximação das legislações dos Estados-Membros respeitantes à aproximação das legislações dos Estados-Membros respeitantes à aproximação das legislações dos Estados-Membros respeitantes à aproximação das legislações dos Estados-Membros respeitantes à aproximação das legislações dos Estados-Membros respeitantes à aproximação das legislações dos Estados-Membros respeitantes à aproximação das legislações dos Estados-Membros respeitantes à aproximação das legislações dos Estados-Membros respeitantes à aproximação das legislações dos Estados-Membros, facilitando a entrada do seu produto no mercadoUnião Europeia (incluindo a Alemanha)e mercados norte-americanos.

2. Apoio centrado no engenheiro:Fornecemos uma documentação completa, incluindo uma folha de dados completa, diagramas de pin-out, desenhos mecânicos e especificações de tempo de interface, para permitir um layout de PCB preciso e uma prototipagem mais rápida.

3. Parceria técnica:Nossa equipe de suporte entende os desafios de integração. Nós fornecemos a orientação técnica necessária para depuração de interface. Para projetos com requisitos de volume ou modificações específicas (por exemplo,sequências de inicialização personalizadas, calibração de brilho), oferecemosColaboração OEM/ODM.

Conformidade e garantia

• Garantia da qualidade:Fabricados sob umaISO 9001:2015O sistema de gestão da qualidade certificado.Garantia funcional de 1 ano.

• Conformidade ambiental:Compatibilidade total comRoHS da UE e REACHAs directivas que abordam as normas ambientais rigorosas exigidasAlemanha e na Europa.

• Próximo passo:O SFTO500PY-7390BN está disponível para encomendas de amostragem e volume.Convidamos engenheiros, especialistas em aquisições e tomadores de decisão a solicitar uma amostra para avaliação ou contactar a nossa equipa de vendas para uma cotação competitiva adaptada às necessidades do seu projeto.Em parceria com a Saef para uma solução de exibição que combine rentabilidade com fiabilidade comprovada.

Dimensões mecânicas

Características do produto

Definição de interface de pin

Especificação óptica

Características elétricas do módulo LCD TFT

Características da unidade de retroiluminação
