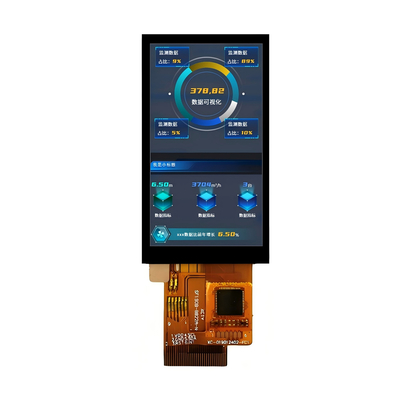

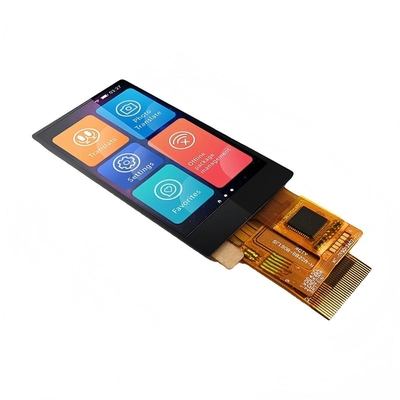

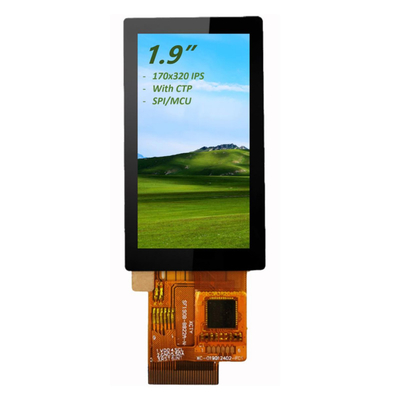

1.9" IPS TFT LCD Display 176x320 SPI/Interface paralela ST7789P3 Driver -20°C~70°C Industrial

1.9" IPS TFT LCD Display 176x320 SPI/Interface paralela ST7789P3 Driver -20°C~70°C Industrial
1.9" IPS TFT LCD Display 176x320 SPI/Interface paralela ST7789P3 Driver -20°C~70°C Industrial 1.9" IPS TFT LCD Display 176x320 SPI/Interface paralela ST7789P3 Driver -20°C~70°C Industrial 1.9" IPS TFT LCD Display 176x320 SPI/Interface paralela ST7789P3 Driver -20°C~70°C Industrial 1.9" IPS TFT LCD Display 176x320 SPI/Interface paralela ST7789P3 Driver -20°C~70°C Industrial

Imagem Grande :  1.9" IPS TFT LCD Display 176x320 SPI/Interface paralela ST7789P3 Driver -20°C~70°C Industrial

Detalhes do produto:
Lugar de origem: ShenZhen / China
Marca: SAEF
Certificação: ISO9001 / ISO14000
Número do modelo: SF-TC190B-8922A-CT1
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 3 unidades (Negociável para pedidos de amostra)
Preço: USD$4 – $5.00 / unit (FOB Shenzhen, based on order quantity)
Detalhes da embalagem: Caixa de cartão pronta para exportação
Tempo de entrega: 15 semanas após a confirmação do pedido
Termos de pagamento: T/T 50% de depósito, 50% antes do envio
Habilidade da fonte: 3,000, 000 unidades / mês

1.9" IPS TFT LCD Display 176x320 SPI/Interface paralela ST7789P3 Driver -20°C~70°C Industrial

descrição
Tamanho de exibição: 1.9 polegadas (48,26 mm de diagonal) Resolução: 176 (H) × 320 (V) pixels
Tecnologia: IPS TFT (normalmente preto) Interface: Dual-Mode (SPI + 8-bit Parallel 8080)
IC do condutor: ST7789P3 (Suporta 262K Cores) Brilho: 350 cd/m2 (nits)
Temperatura de funcionamento: -20°C a +70°C (Grau Industrial) Iluminação de fundo: LED, 80mA Típ. | Vida útil de 40.000 horas
Fonte de alimentação: Análogo 2.5V-3.3V. Gamut de cores NTSC:: 55% (CIE 1931)
Painel de toque: Painel Tátil: Opcional (Estrutura G+F, I²C, CI CST816D) Conformidade: Compatível com o REACH e RoHS e livre de halogênio
Destacar:

1Display LCD IPS TFT de 0

,

9 polegadas

,

LCD SPI paralelo ST7789P3

Desempenho de nível industrial para aplicações exigentes

O SFTO190JY-7267A-CT é um módulo LCD TFT IPS de 1,9 polegadas projetado para controles industriais, dispositivos médicos e instrumentação portátil. Apresentando um driver ST7789P3 e tecnologia de tela rígida IPS, ele oferece ângulos de visão amplos de 178°, relação de contraste de 900:1 e gama de cores NTSC de 55% – garantindo visibilidade confiável em ambientes extremos (-20°C a +70°C).



Principais Diferenciadores para Engenheiros de Design

(1) Flexibilidade de Interface Dupla

  • Suporta interfaces SPI (4 fios) e paralelas de 8 bits 8080 para integração perfeita com ARM Cortex-M/R, Raspberry Pi Pico e outras plataformas embarcadas.

  • Pinos dedicados para driver de retroiluminação de corrente constante (LED+/LED-) estendem a vida útil para 40.000 horas (Página 8).

(2) Construção Robusta

  • Validado através de armazenamento de -30°C~80°C, proteção ESD ±8kV e testes de queda de 60cm (em conformidade com IEC 60068-2-32).

  • Vidro de cobertura quimicamente reforçado opcional (≥6H de dureza) com transmissão de luz ≥85% (Página 5).

(3) Desempenho Óptico de Precisão

  • Área ativa: 22,7 × 42,72 mm | Passo do pixel: 0,1335 mm | Matriz de faixa vertical RGB.

  • Ponto branco calibrado de fábrica (CIE 1931 x=0,302/y=0,325) para precisão de cores médicas/industriais (Página 12).



Recursos de Engenharia

  • Código de inicialização pré-testado para plataformas STM32/Arduino (Página 18-19).

  • Desenhos mecânicos, diagramas de tempo e relatórios de teste óptico (padrão BM-7) disponíveis.

  • Solução multi-toque opcional (CI CST816D via I²C) com laminação OCA.



Garantia de Conformidade UE/EUA

◾ Atende às diretivas RoHS (EU 2015/863), REACH SVHC e Halogen-Free.
◾ A embalagem está em conformidade com os mandatos de reciclabilidade da UE 2025/40 (em vigor em 2026).





Dimensões Mecânicas

1.9" IPS TFT LCD Display 176x320 SPI/Interface paralela ST7789P3 Driver -20°C~70°C Industrial 0



Informações do Produto



Características Detalhes Unidade
Tamanho da Tela (Diagonal) 1.9’’ Polegada
Tipo de LCD IPS TFT -
Modo de Exibição Normalmente preto -
Resolução 170 RGB(H) x 320(V) Pixels
Direção de Visualização TODOS -
Tamanho do módulo 25(L) x 49,33(A) x 2,11(T) mm
Área Ativa 22,7(L) x 42,72(A) mm
Tamanho do Pixel 0,1335(L) x 0,1335(A) mm
Disposição de cores Faixa vertical RGB -
Interface SPI/Paralelo -
Cores de Exibição 262K -
Driver IC ST7789P3 -
Com ou Sem Painel de Toque Sem -
Temperatura de Operação -20℃~70℃
Temperatura de Armazenamento -30℃~80℃
Brilho da superfície 350 cd/m2





Especificação CTP



Categoria Parâmetro Especificação

Geral

Estrutura Vidro de Cobertura + Filme Sensor ITO (G+F)
  Dimensão do contorno 31,0 (A) x 55,33 (V) x 3,64 (T) mm
  Reforço da Lente de Cobertura Quimicamente Reforçado
  Dureza da Superfície da Lente de Cobertura ≥6H (Dureza do Lápis)
  Taxa de Transmissão de Luz ≥85%
  Temperatura de Operação -20℃ ~ +70℃, ≤90% UR
  Temperatura de Armazenamento -30℃ ~ +80℃, ≤90% UR

Elétrico

Interface I2C
  Touch IC CST816D
  Tensão de Alimentação (VDD) 2,8V ~ 3,3V
  Resistência do Host (SDA/SCL) Configurável na placa principal
  Ponto de Toque Toque único, multi-toque opcional
Ambiental Condições de Operação Personalizável

Superfície

Propriedades

Tinta de Superfície Tipo transparente
  Tratamento de Superfície Personalizável
  Laminação LCD-TP AIR, Ligação OCA Opcional
Conformidade Padrões de Material Em conformidade com RoHS e Halogen-Free





Classificações Máximas Absolutas



Item Símbolo Mín. Máx. Unidade
Tensão de Alimentação Lógica IOVCC -0,3 4,0 V
Tensão de Alimentação Analógica VCC -0,3 4,6 V
Temperatura de operação Top -20 70
Temperatura de armazenamento Tst -30 80





Características DC



Item Símbolo Mín. Tip. Máx. Unidade
Tensão de Alimentação Analógica VCC 2,5 2,75 3,3 V
Tensão de Alimentação Lógica IOVCC 1,65 1,8 3,3 V
Tensão alta de entrada VIN 0,7*IOVCC - IOVCC V
Tensão baixa de entrada VIL GND - 0,3*IOVCC V
Tensão alta de saída VOH 0,8*IOVCC - IOVCC V
Tensão baixa de saída VOL GND - 0,2*IOVCC V
Corrente de entrada IIN - 20 - mA





Característica da Retroiluminação



Item Símbolo Mín. Tip. Máx. Unidade
Tensão direta VF - 3,2 - V
Corrente direta IF - 80 - mA
Dissipação de energia Pd - 256 - mW
Tempo de vida do LED (25 ºC) - 30000 40000 - Hrs





Definições de Pinos



Pin.No Símbolo Descrição
1 GND Terra
2 VCC Fonte de alimentação para Analógico
3 IM2



IM1 IM2 Modo de Interface
0 0 80-8bit
1 1 4-line



4 IM1
5 RESET Pino de reset LCM
6 CS Pino de seleção de chip (“Baixo” habilitado)
7 DC/SCL Pino de clock serial.
8 WR/RS Pino de seleção de registro.
9 RD Leitura habilitada na interface paralela MCU 8080.
10 SDA Pino de entrada/saída da interface SPI
11-18 DB0-DB7 Barramento de dados da interface paralela MCU.
19 SDO Pino de saída da interface SPI.
20 LED+ Ânodo retroiluminado
21-24 LED- Cátodo retroiluminado
25 GND Terra
26-29 NC NC
30 GND Terra





Imagem do Produto

1.9" IPS TFT LCD Display 176x320 SPI/Interface paralela ST7789P3 Driver -20°C~70°C Industrial 11.9" IPS TFT LCD Display 176x320 SPI/Interface paralela ST7789P3 Driver -20°C~70°C Industrial 2
