Detalhes do produto:
|
| Tamanho de exibição: | 4.3 polegadas (480 × 272) | Brilho da Tela: | 1000 cd/m2 (Legível à luz solar) |
|---|---|---|---|
| Tecnologia do painel: | IPS (Conmutação no avião) | Profundidade de cor: | 16,7 milhões de cores |
| Relação de Contraste: | 1000:1 (Típico) | ângulo de visão: | 85° em todas as direcções (CR≥10) |
| Tecnologia táctil: | Capacidade I2C (estrutura G+G) | Temperatura operacional.: | -35°C a +85°C (Range industrial) |
| Interface: | RGB Paralelo de 24 bits | IC do condutor: | ST7283 (Arquitetura sem RAM) |
| Iluminação de fundo: | 16 LED Edge Lit (4×4 série) | Conformidade: | RoHS/REACH, sem halogênio |
| Protecção ESD: | ±8 kV Ar / ±4 kV Contato (IEC 61000-4-2) | Recursos Especiais: | Suporte ao toque com luva/umidade, IP65 opcional |
| Destacar: | Tela LCD TFT industrial de 4,3 polegadas,tela táctil capacitivo do ips |
||
LCD TFT de 4,3" de grau industrial para ambientes agressivos
O SFTO430HD-7338A-CT integra um painel IPS de alto brilho com toque capacitivo projetado (PCT), projetado para automação industrial alemã e dispositivos médicos dos EUA. Com 1000 cd/m² de luminância e ângulos de visão de 85°, ele oferece desempenho legível sob luz solar em:
Principais especificações técnicas
| Parâmetro | Mín. | Típ. | Máx. | Condições |
|---|---|---|---|---|
| Consumo de energia | - | 40mA | - | Branco total @ 2,8V |
| Tempo de resposta (GtG) | - | - | 40ms | Transição preto↔branco |
| Sensibilidade ao toque | 0,5mm | - | 2mm | Operação com luvas |
| Resistência à vibração | 10Hz | - | 55Hz | Amplitude de 1,5 mm, eixo XYZ |
| Vida útil do LED (L70) | 25k hrs | 40k hrs | - | Ta=25°C |
Vidro endurecido quimicamente: dureza de lápis 6H (DIN 58196)
Colagem selada: opções de laminação AIR/OCA/OCR evitam a entrada de umidade
Proteção contra choque: embalagem certificada ISTA 3A (teste de queda de 60 cm)
CTP de grau médico: compatível com EN 60601-1, controlador FT5446 compatível com luvas
Zero interferência: 85% de transmissão de luz com ≤2% de perda de sinal
Otimização da luz de fundo: tensão direta de 2,8V (máx. 80mA)
Modo de suspensão:<1μA de corrente em espera para sistemas alimentados por bateria
| Indústria | Casos de uso críticos |
|---|---|
| Maquinário alemão | Painéis de controle CNC, HMIs robóticos |
| Médico dos EUA | Monitores de diagnóstico portáteis |
| Transporte | Visores de painel ferroviário |
| Energia | Painéis de status do inversor solar |
▸ UE: RoHS 2011/65/UE, REACH Anexo XVII, EN 62368-1
▸ EUA: FCC Parte 15B
▸ Qualidade: amostragem AQL 0,65, política de 0 pixels mortos
Dimensões mecânicas
![]()
Informações do produto
| Item | Especificação | Unidade |
| Tamanho do LCD | 4 . 3 ” | polegada |
| Tipo de painel | IPS |
- |
| Resolução | 480xRGBx272 | Pixel |
| Modo de exibição | Normalmente preto |
- |
| Número de cores | 16,7M |
- |
| Direção de visualização | TODOS |
- |
| NTSC | 50% |
- |
| Relação de contraste | 1000 |
- |
| Luminância | 1000 | cd/m2 |
| Tamanho do módulo | 67,20(A)x105,5(V)x2,92(P) | mm |
| Área ativa do painel | 95,04X53,86 | mm |
| Passo do pixel | 0,198x0,198 | mm |
| Disposição de pixels | RGB-stripe | |
| Peso | TBD | g |
| Driver IC | ST7283 |
- |
| Tamanho da RAM do Driver IC | RAM menos | bit |
| Fonte de luz | 1 6 chips de LED |
- |
| Interface | RGB 24BIT |
- |
|
Temperatura de operação |
-30~+80 | ℃ |
| Temperatura de armazenamento | -35~+85 | ℃ |
Especificação CTP
| Categoria | Parâmetro | Especificação |
|
Geral |
Estrutura | Vidro de cobertura + Vidro sensor ITO (G+G) |
| Reforço da lente de cobertura | Quimicamente reforçado | |
| Dureza da superfície da lente de cobertura | ≥6H (Dureza do lápis) | |
| Taxa de transmissão de luz | ≥85% | |
| Temperatura de operação | -30℃ ~ +80℃, ≤90% UR | |
| Temperatura de armazenamento | -35℃ ~ +85℃, ≤90% UR | |
|
Elétrico |
Interface | I2C |
| Touch IC | FT5446 | |
| Tensão de alimentação (VDD) | 2,8V ~ 3,3V | |
| Resistência do host (SDA/SCL) | Configurável na placa principal | |
|
Ambiental |
Condições de operação |
Funcional em névoa/água superficial/luva |
|
Superfície Propriedades |
Tinta de superfície | Tipo transparente |
| Tratamento de superfície | Personalizável | |
| Laminação LCD-TP | Colagem AIR, OCA e OCR opcional | |
| Conformidade | Padrões de material | Conformidade com RoHS e livre de halogênio |
Definição do pino da interface
| Nº do pino | Símbolo |
Função |
| 1 | LEDK | Cátodo da luz de fundo |
| 2 | LED_A | Ânodo da luz de fundo |
| 3 | GND | Terra |
| 4 | VCC | Fonte de alimentação analógica para LCM (2,8V) |
| 5-12 | R0-R7 | Barramento de dados |
| 13-20 | G0-G7 | Barramento de dados |
| 21-28 | B0-B7 | Barramento de dados |
| 29 | GND | Terra |
| 30 | CLK | Sinal de clock de pixel em RGB I/F |
| 31 | DISP | Exibição |
| 32 | HSYNC | Sinal de sincronização horizontal em RGB I/F |
| 33 | VSYNC | Sinal de sincronização vertical em RGB I/F |
| 34 | DEN | Sinal de ativação de dados no modo RGB I/F DE |
| 35 | NC | |
| 36 | GND | Terra |
| 37 | XR | Pino do painel de toque |
| 38 | YD | Pino do painel de toque |
| 39 | XL | Pino do painel de toque |
| 40 | YU | Pino do painel de toque |
Classificações máximas absolutas
| Item | Símbolo | Valor | Unidade | Observação |
| Tensão de alimentação analógica | VDD | -0,3~+4,6 | V |
- |
| Faixa de tensão de entrada lógica | VIN | -0,3 ~VDDI+0,3 | V |
- |
| Faixa de tensão de saída lógica | VO | -0,3 ~VDDI+0,3 | V |
- |
Condições típicas de operação
| Item | Símbolo | Mín. | Típ. | Máx. | Unidade |
| Tensão de alimentação | VDD | 3,0 | 3,3 | 3,6 | V |
| Tensão de alimentação NVM | VPP | 7,4 | 7,5 | 7,6 | V |
| Tensão alta de entrada | VIH | 0,7*VDD |
- |
VDD | V |
| Tensão baixa de entrada | VIL |
DGND |
- |
0,3*VDD | V |
| Tensão alta de saída | VOH | VDD-0,4 |
- |
VDD | V |
| Tensão baixa de saída | VOL | DGND |
- |
DGND+0,4 | V |
Características ópticas
| Item | Símbolo | Condição | Mín. | Típ. | Máx. | Unidade | ||
|
Visualização Faixa de ângulo |
Esquerda | θL |
CR≧10 |
80 | 85 |
- |
grau |
|
| Direita | θR | 80 | 85 |
- |
||||
| Topo | θT | 80 | 85 |
- |
||||
| Inferior | θB | 80 | 85 |
- |
||||
|
Tempo de resposta |
Ton+Toff |
θ=Ф=0˚ |
- |
40 |
ms |
|||
| Relação de contraste |
CR |
θ=Ф=0˚ |
800 | 1000 |
- |
- |
||
| Luminância | L | θ=Ф=0˚ | 1000 |
- |
cd/m2 | |||
|
Cor Cromaticidade (CIE1931) |
Branco |
Wx |
Normal
θ=Ф=0˚ |
0,307 |
- |
|||
| Wy | 0,33 | |||||||
|
Vermelho |
Rx | 0,608 | ||||||
| Ry | 0323 | |||||||
|
Verde |
Gx | 0,317 | ||||||
| Gy | 0,549 | |||||||
|
Azul |
Bx | 0,145 | ||||||
| By | 0,138 | |||||||
| Uniformidade | UL | θ=Ф=0˚ |
- |
80 |
- |
% | ||

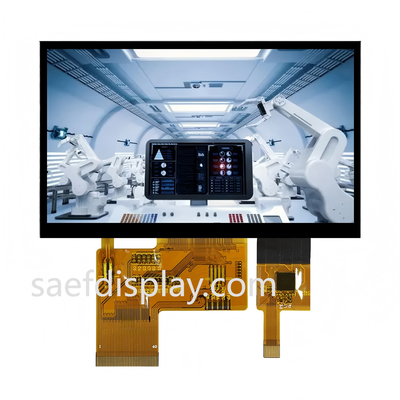

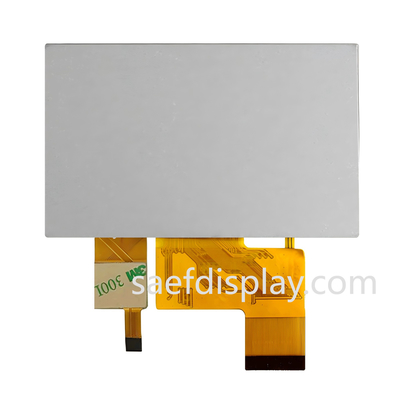

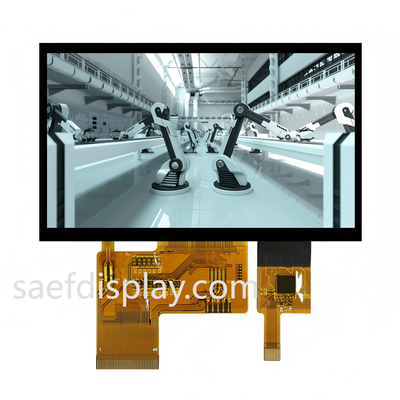

Imagem do produto
![]()
![]()
