China Industrial TFT Display 13,3 polegadas, 13,3 polegadas FHD Resolução Industrial capacitivo touch LCD Monitor

China Industrial TFT Display 13,3 polegadas, 13,3 polegadas FHD Resolução Industrial capacitivo touch LCD Monitor Descrição do produto

SFTO1330JD-7057A-CT TFT LCD display é um módulo TFT LCD de matriz ativa a cores de 13,3 polegadas usando TFTs de silício amorfo (Thin Film Transistors) como dispositivos de comutação ativos.SFTO1330JD-7057A-CT TFT módulo de exibição LCD tem um 13.3 polegadas diagonalmente medida área ativa com resoluções Full-HD (1920 horizontal por 1080 pixel vertical matriz).Pontos azuis dispostos em faixa vertical e este módulo pode exibir 16.7M ((Arredondado) ((6bit+2FRC) cores e gama de cores 72%.

SFTO1330JD-7057A-CT TFT LCD display está demonstrando gráficos e textos em um 1920×3×1080 dotspanel com 16,7M cores usando eDP (Embedded Display Port) Ver1.2 interface e fornecendo +3.Voltagem de alimentação 3VDC para a condução de painéis TFT-LCD. Neste painel de exibição SFTO1330JD-7057A-CT TFT LCD, filtros de cor para excelente desempenho de cor é incorporado para realizar imagens mais brilhantes e claras,tornando este ecrã ideal para utilização em aplicações multimédia.Visualizações ótimas são em todas as direcções.Sem controlador LED de direção de luz de fundo. Especificação de taxa de transferência de EDP: 2.7Gbps / 2 faixas 8bit.

* Tipo de reserva
* Interface eDP
* Resposta de alta velocidade
* Profundidade de cor de 6 bits (Hi-FRC), exibição de 16,7M cores
* Iluminação de fundo de tipo de borda incorporada (LED)
* Compatível com RGB98% e NTSC72%
* Alta relação de luminosidade e contraste, baixa reflexão e grande ângulo de visão
* DE (data enable) apenas
* Livre de Rohs e Halogênio
* TEO 6.0, ES6.0 Conforme
* Correção gama

Características:

China Industrial TFT Display 13,3 polegadas, 13,3 polegadas FHD Resolução Industrial capacitivo touch LCD Monitor desenho do produto

Definição de pin de exibição

1 NC Nenhuma ligação

2 H-GND Ground

3 LAN1_N Ligação de sinal complementar _Lane1

4 LAN1_P True Signal Link _Lane1

5 H-GND

6 LAN0_N Ligação de sinal complementar _Lane0

7 LAN0_P True Signal Link _Lane0

8 H-GND Terreno de alta velocidade

9 AUXP True Signal Link _Canal Auxiliar

10 AUXN Ligação de sinal complementar _Canal auxiliar

11 H-GND Ground

12 Fonte de alimentação LCD_VCC, 3.3V (tipo)

13 Fonte de alimentação LCD_VCC, 3.3V (tipo)

14 Ativar o auto-teste do painel BIST

15 H-GND Ground

16 H-GND Ground

17 HPD HPD ((Hot Plug Detect) Pin de sinal

18 BL_GND Terreno de alta velocidade

19 BL_GND Terreno de alta velocidade

20 BL_GND Terreno de alta velocidade

21 BL_GND Terreno de alta velocidade

22 BL_EN Luz de fundo ligada/desligada

23 BL_PWM Iluminação traseira PWM Dimming

24 NC Nenhuma ligação

25 NC Nenhuma ligação

26 Potência da luz de fundo BL_PWR

27 Potência de luz de fundo BL_PWR

28 Potência de luz de fundo BL_PWR

29 BL_PWR Potência de luz de fundo

30 NC Nenhuma ligação

PCAB USB Pin Definição

1 VCC

2 USB-

3 USB+

4 GND

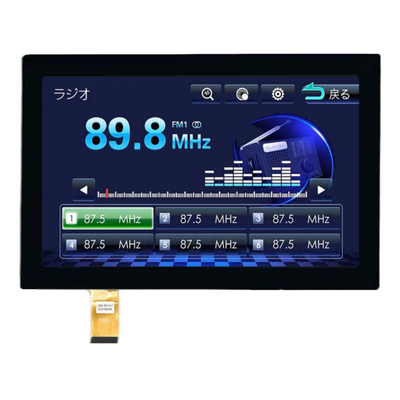

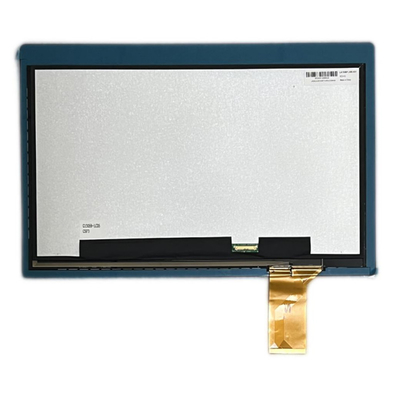

China Industrial TFT Display 13,3 polegadas, 13,3 polegadas FHD Resolução Industrial capacitivo touch LCD Monitor Imagem do produto

Instalações de fábrica e certificados

Toque de capacidade projetada (PCAP)

A tecnologia de toque capacitivo projetado (PCAP) oferece uma resposta rápida e sensível e uma fiabilidade de nível profissional combinada.

A tecnologia projetada capacitive touch screen é projetada para aplicações industriais, médicas e automotivas rigorosas.que é uma solução integrada incorporada que ajuda a simplificar a cadeia de fornecimento e montagem.

Vidro de cobertura:

1Forma: tamanhos, formas, tratamentos de bordas, furos e recortes personalizados
2. Cor: Impressão de seda, logotipo
3Material de vidro: vidro Gorilla, vidro temperado, PMMA
4Tratamentos: Espelho, AG, AR, AF

Sensor:
1Material do sensor: vidro, filme, filme+filme
2FPC: Design de forma opcional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix e assim por diante
4Interface: I2C, USB, RS232

Introdução de telas sensíveis ao toque OCA

Com o desenvolvimento da tecnologia, mais e mais de nossos dispositivos eletrônicos, especialmente o desenvolvimento de telas sensíveis ao toque,estão ficando mais e mais altos para os materiais ópticos para a estrutura de ligação óptica, que devem ter transparência incolor, transmissão luminosa superior a 98%, boa resistência à ligação, podem ser curados à temperatura ambiente ou à temperatura média,e possuem as características de um pequeno encolhimento por curagem, este adesivo é chamado de adesivo óptico. Adesivos ópticos feitos de diferentes materiais, tais como silicone, resina acrílica, poliéster insaturado, poliuretano, resina epóxi, etc.

1O que é o OCA?

O OCA (Optically Clear Adhesive) é uma fita adesiva de dois lados sem material de matriz obtida através da transformação de cola acrílica óptica em material sem substrato,e, em seguida, laminando uma camada de película de liberação nas camadas superior e inferior.

2. Vantagens da OCA

Alta limpeza, alta transmissão luminosa, baixa neblina; A espessura da camada adesiva é uniforme e a planitude é alta; Alta adesão e alta resistência de ligação após a laminação; Macia a macia,suave a dura, de duro para duro pode ser montado, e o material adequado tem uma ampla aplicabilidade.

3Empresa de produção OCA.

A 3M e a tesa são as principais, sendo que a capacidade de produção da 3M é ocupada principalmente por fabricantes de LCD tradicionais durante muito tempo e ocupa basicamente o mercado de gama mais elevada;Mitsubishi e Nitto Denko do Japão, a Coreia do Sul é a LG Chem e a SKC da Coreia do Sul.

4O que é o OCR?

O OCR (Optical Clear Resin) é um tipo de cola óptica, porque a cola está em estado líquido, também é conhecida como cola óptica líquida, cola de água óptica ou LOCA.a cola é incolor e transparenteNo domínio da laminação óptica, em comparação com as fitas OCA tradicionais, a laminação óptica é mais resistente à corrosião do que as fitas OCA tradicionais.O OCR tem vantagens únicas em grande tamanho, superfícies curvas, ambientes adversos e outros campos.

5. Vantagens do OCR/LOCA

1) Forte aplicabilidade, uma cola pode corresponder a uma variedade de produtos de laminação;

2) A cola líquida tem uma forte fluidez, não é sensível à espessura da tinta e tem um bom preenchimento de lacunas;

3) É adequado para a laminação de grandes dimensões e não há restrição no tamanho do produto de laminação;

4) É adequado para laminação de superfícies ou laminação de estruturas complexas;

5) Alto rendimento de laminação e bom desempenho de retrabalho;

6) Ligação química, a ligação é menos afetada pela temperatura e a estabilidade da ligação é forte.

6Empresas de produção OCR/LOCAsão: Wacker, Henkel, Momentive, DuPont;

A SAEF Technology está empenhada em fornecer soluções completas para materiais funcionais para as indústrias inteligentes e sensíveis ao toque,e desenvolveu produtos OCR de silicone de alta sensibilidade para telas sensíveis ao toque que são utilizados no processo de laminação óptica de componentes de exibição, como vidro de coberturaA combinação de vidro OCR e vidro A/R de silicone resolve perfeitamente o problema da perda de luz na camada de ar entre o ecrã táctil e o painel de exibição.que pode aumentar o contraste em 400% na luz solar e melhorar a visibilidade da tela sensível ao toque dentro e fora. O OCR de silicone para painéis tácteis de alta sensibilidade pode ser utilizado durante muito tempo na faixa de -50-200°C,que melhora o desempenho fiável do ecrã e prolonga assim a vida útil do produto de ecrãEm comparação com os componentes montados no quadro, o silicone OCR/LOCA para telas sensíveis ao toque de alta sensibilidade também pode reduzir o impacto de impactos externos, melhorar a resistência ao impacto e a resistência à dobra,e aumentar a fiabilidade das telas sensíveis ao toqueO OCR de silicone líquido permite uma ampla gama de espessuras de adesão do produto, preenche melhor as lacunas entre tintas e revestimentos e permite desenhos mais finos.
