Detalhes do produto:
|
| Tamanho da tela: | 13,3 polegadas na diagonal | Resolução: | 1920×1080 Pixels (Faixa RGB) |
|---|---|---|---|
| Temperatura de armazenamento.: | -20 ° C a +70 ° C. | Temperatura operacional.: | -30°C a +80°C |
| brilho: | 1000 cd/m² | Taxa de contraste: | 10001 (tipo.) |
| Interface: | eDP 1.2 de 2 pistas (2,7 Gbps) | Fonte de energia: | 3,3V DC (Lógica), 12V/24V (Retroiluminação) |
| Tratamento de superfície: | Revestimentos AG/AR/AF (Selecionáveis) | TECNOLHA DE TOTURA: | Painel de toque capacitivo |
| Tampa de vidro: | Vidro Gorilla/Vidro Temperado/PMMA | Pontos de toque: | Multi-touch de 10 pontos |
| Interface de toque: | I²C/USB/RS232 (Configurável) | Opções de CI: | EETI, ILITEK, Cypress, Goodix |
| Personalização: | Serigrafia, Logotipo, Recortes | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Módulo de Display LCD Industrial 1080p,Módulo de Display LCD TFT Full HD,Exposição de TFT LCD da relação do EDP |
||
Ecrã TFT Industrial Ultra-Brilhante para Ambientes Exigentes
O SFTO1330SM-7208A3CT2 é um módulo LCD TFT Full HD de 13,3 polegadas de alto desempenho, projetado para aplicações industriais que exigem visibilidade, durabilidade e capacidade de resposta ao toque excepcionais. Apresentando um brilho deslumbrante de 1000 nits e uma gama de cores NTSC de 72%, este ecrã oferece visuais nítidos mesmo em condições de alta luminosidade ambiente. A tecnologia de toque capacitivo integrada com revestimento anti-reflexo (dureza 6H) garante uma entrada confiável em ambientes robustos, como fábricas, quiosques externos e equipamentos médicos.
Principais Características
Clareza Full HD: resolução de 1920×1080 com 16,7 milhões de cores para texto, gráficos e vídeo nítidos.
Interface eDP de Alta Velocidade: Embedded DisplayPort de 2 pistas (2,7 Gbps) garante uma transmissão de dados perfeita.
Operação em Ampla Faixa de Temperatura: Desempenho confiável de -20°C a +70°C (armazenamento: -30°C a +80°C).
Retroiluminação LED de 50.000 Horas: Design eficiente em termos de energia com vida útil prolongada para manutenção reduzida.
Durabilidade de Grau Industrial: Superfície anti-reflexo, construção resistente a choques e conformidade com RoHS.
Fácil Integração: Suporta escurecimento PWM, interfaces de toque I²C/USB/UART e entrada de alimentação CC (lógica de 3,3V, retroiluminação de 12V/24V).
Excelência Técnica
Desempenho Óptico: Ângulos de visão de 85°, relação de contraste de 800:1 e tempo de resposta de 30ms.
Sensibilidade ao Toque: Funciona perfeitamente com luvas, em nevoeiro/humidade superficial e suporta multitoque.
Design Robusto: Perfil fino (5,2 mm de profundidade), leve e conector blindado EMI (I-PEX 20455-030E).
Confiabilidade Certificada: Certificado ISO 9001/14001, testado em choque térmico/humidade de 72 horas.
Aplicações Ideais
Painéis HMI Industriais
Terminais POS/Varejo
Equipamentos de Diagnóstico Médico
Sistemas de Videoconferência
Infoentretenimento de Transporte
Máquinas de Venda Automática Inteligentes
Por que Escolher Este Ecrã?
Projetado pela Saef Technology Limited (Shenzhen), o SFTO1330SM-7208A3CT2 combina tecnologia óptica de ponta com robustez industrial. Sua interface eDP simplifica a integração com sistemas embarcados, enquanto a tela sensível ao toque capacitiva aprimora a interação do utilizador. Apoiado por testes rigorosos e certificações globais, este módulo é otimizado para operação 24 horas por dia, 7 dias por semana nos ambientes mais difíceis da Europa e da América do Norte.
Solicitar Personalização
Contactar sales2@saef.com.cn para versões seladas IP65, opções de toque capacitivo ou designs de moldura personalizados.
Dimensões Externas
![]()
Definição dos Pinos da Interface
| Nº do Pino | Símbolo | E/S | Função |
| 1 | CABC_ EN / NC | - | Reservado para CD |
| 2 | H_GND | P | Redondo de alta velocidade |
| 3 | Lane1_N | I | Sinal Complementar Link Lane 1 |
| 4 | Lane1_P | I | Sinal Verdadeiro Link Lane 1 |
| 5 | H_GND | P | Redondo de alta velocidade |
| 6 | Lane0_N | I | Sinal Complementar Link Lane 0 |
| 7 | Lane0_P | I | Sinal Verdadeiro Link Lane 0 |
| 8 | H_GND | P | Redondo de alta velocidade |
| 9 | AUX_CH_P | I | Canal Auxiliar de Sinal Verdadeiro |
| 10 | AUX_CH_N | I | Canal Auxiliar de Sinal Complementar |
| 11 | H_GND | P | Redondo de alta velocidade |
| 12 | LCD_VDD | P | Alimentação do driver e lógica LCD (3,3V) |
| 13 | LCD_VDD | P | Alimentação do driver e lógica LCD (3,3V) |
| 14 | NC | I | Reservado para uso do fabricante do LCD |
| 15 | LCD_GND | P | Terra do driver e lógica LCD |
| 16 | LCD_GND | P | Terra do driver e lógica LCD |
| 17 | HPD | O | Pino de sinal HPD |
| 18 | LED-1 | P | Terra da retroiluminação |
| 19 | LED-2 | P | Terra da retroiluminação |
| 20 | LED-3 | P | Terra da retroiluminação |
| 21 | LED-4 | P | Terra da retroiluminação |
| 22 | BL_ ENABLE | I | Retroiluminação ligada/desligada |
| 23 | BL_PWM_DIM | I | PWM do sistema |
| 24 | SCL/NC | - | Reservado para uso do fabricante do LCD |
| 25 | SDA/NC | - | Reservado para uso do fabricante do LCD |
| 26 | BL_PWR | P | Alimentação da retroiluminação |
| 27 | BL_PWR | P | Alimentação da retroiluminação |
| 28 | BL_PWR | P | Alimentação da retroiluminação |
| 29 | BL_PWR | P | Alimentação da retroiluminação |
| 30 | NC | - | Reservado para uso do fabricante do LCD |
Características Ópticas
| Parâmetro | Condições | Mín. | Típ. | Máx. | Unidade | |
|
Ângulo de Visão (CR>10) |
Horizontal | θL | - | 85 | - |
grau |
| θ R | - | 85 | - | |||
| Vertical | θT | - | 85 | - | ||
| θB | - | 85 | - | |||
| Relação de Contraste | Centro | 600 | 800 | - | - | |
| Tempo de Resposta | Tr+Td | - | 30 | 35 | ms | |
|
Cromaticidade de Cor CF (CIE1931) |
Vermelho x |
Típ. -0,05 |
TBD |
Típ. +0,05 |
- | |
| Vermelho y | TBD | - | ||||
| Verde x | TBD | - | ||||
| Verde y | TBD | - | ||||
| Azul x | TBD | - | ||||
| Azul y | TBD | - | ||||
| Branco x | (0,323) | - | ||||
| Branco y | (0,379) | - | ||||
| Rácio NTSC | % | (72) | - | |||
|
Luminância central do branco |
YLI | 800 | 1000 | cd/m2 | ||
Características da Retroiluminação
| Parâmetro | Símbolo | Mín. | Típ. | Máx. | Unidade |
| Tensão de alimentação | VBL | 5 | 12,0 | 37 | V |
|
Corrente de alimentação para retroiluminação |
ILED | 6 |
- |
25 | mA |
| Alimentação para retroiluminação | PLED | 0,18 | - | 5,55 | W |
| Tensão do sinal de luz modulada | VPWM H | 1,2 | - | 5,0 | V |
| VPWM L | 0 | - | 0,6 | V | |
| Rácio de Ciclo de Trabalho de Controlo de Brilho | Ciclo | 1 | - | 100 | % |
| Frequência de Controlo de Brilho | fPWM | 100 | - | 1.600 | KHz |
| Tensão alta de LIGA/DESLIGA LED-BL | VCNTH | 1,2 | 5,0 | V | |
| Tensão baixa de LIGA/DESLIGA LED-BL | VCNTL | 0 | - | 0,6 | V |
| Vida útil do LED | - | 40.000 | 50.000 | - | h |
Especificação CTP
| Categoria | Parâmetro | Especificação |
| Geral | Estrutura | Vidro de Cobertura + Vidro DITO |
| Reforço da Lente de Cobertura | Quimicamente Reforçado | |
| Dureza da Superfície da Lente de Cobertura | ≥6H (Dureza do Lápis) | |
| Taxa de Transmissão de Luz | ≥85% | |
| Temperatura de Operação | -20℃ ~ +70℃, ≤85% RH | |
| Temperatura de Armazenamento | -30℃ ~ +80℃, ≤85% RH | |
| Elétrico | Interface | IIC / USB / UART |
| Touch IC | IL12511 | |
| Tensão de Alimentação (VDD) | 3,3V ou 5V (Selecionável) | |
| Resistência do Host (SDA/SCL) | Configurável na placa principal | |
| Ambiental | Condições de Operação | Funcional em nevoeiro/água superficial |
| Propriedades da Superfície | Tinta de Superfície | Anti-UV |
| Tratamento de Superfície | Anti-Reflexo (Névoa: 10%) | |
| Laminação LCD-TP | OCA (Adesivo Opticamente Transparente) | |
| Conformidade | Padrões de Material | Conformidade com RoHS e Livre de Halogéneo |

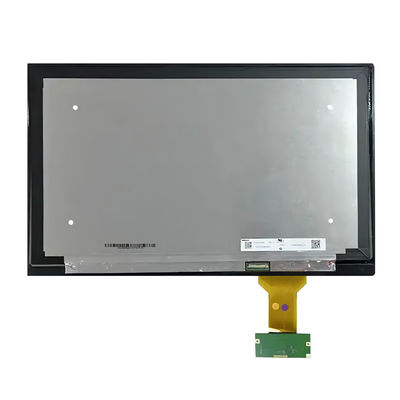

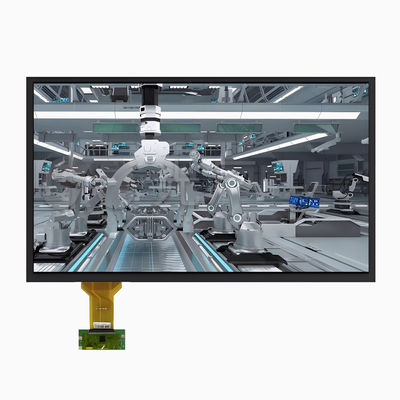

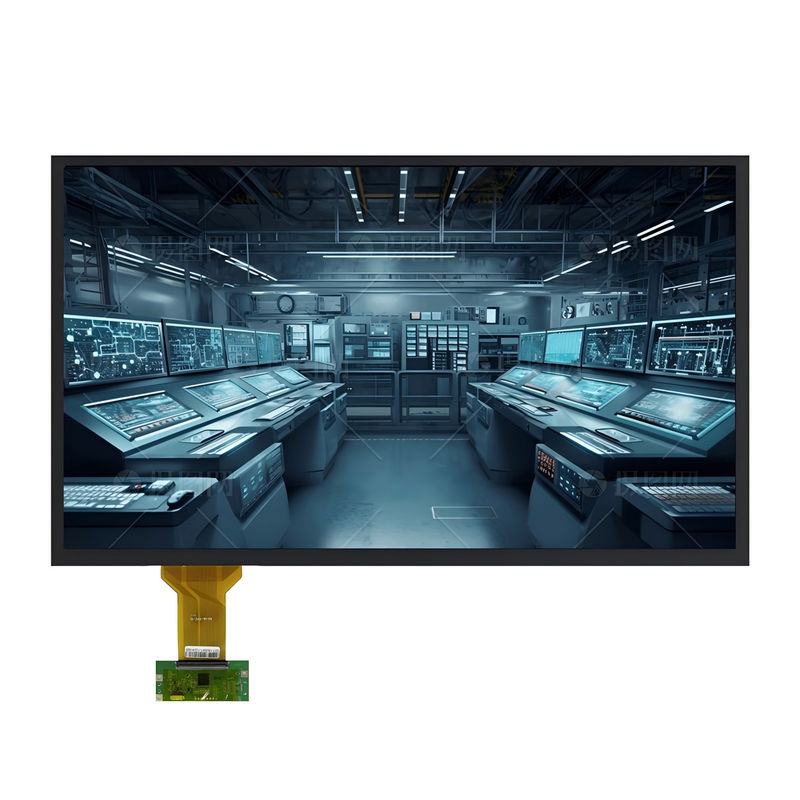

Imagem do Produto
![]()
![]()
