Detalhes do produto:
|
| Tamanho de exibição: | Circular de 1,09 polegadas | Resolução: | 240×240 pixels |
|---|---|---|---|
| Interface: | SPI 4 Fios (SCL/SDA/CS/RS) | Profundidade de cor: | cores 262K |
| IC do condutor: | GC9A01 (GRAM incorporado) | ângulo de visão: | 85° Todas as Direções |
| Luminância da superfície: | 400 cd/m2 | Temperatura operacional.: | -20°C a +70°C |
| Temperatura de armazenamento.: | -30°C a +80°C | Tensão de Operação: | Lógica: 1.65-3.3V (IOVCC) |
| Tempo de Resposta: | 30 ms (Tr+Tf típico) | Conformidade: | REACH, RoHS e livre de halogênio |
TFT redondo ultra-compacto para wearables e dispositivos IoT
O SFTO109JY-7337AN é um módulo LCD TFT circular de 1,09 polegadas projetado para aplicações de espaço limitado, como relógios inteligentes, sensores médicos e interfaces industriais de IoT.Com resolução 240×240 e cores 262K controladas pelo controlador GC9A01, fornece gráficos nítidos enquanto consome energia ultra-baixa (modo de sono de faixa de μA).
Principais vantagens técnicas
Integração simplificada com ARM Cortex-M, ESP32 e Raspberry Pi Pico MCUs ¢ aproveita a GRAM incorporada para reduzir a carga do processador host.
Especificações críticas para o projeto incorporado
Conformidade e garantia da qualidade
Para engenheiros de projeto:Baixe os diagramas de tempo SPI, o código de inicialização do Arduino e os relatórios de teste óptico na folha de dados completa.
Dimensões de contorno mecânico
![]()
Especificações gerais
| Posições | Especificações | Unidade |
| Elemento de acionamento | a-Si TFT | - |
| Tamanho do contorno da LCM | 30.59 (H) x 32.98 (V) | mm |
| Área activa | 27.79 (H) x 27.79 (V) | mm |
| Número de pixels | 240 ((H) X240 ((V) | pixel |
| Disposição de pixels | RGB Faixa vertical | - |
| Pitch de pixel | 0.1158 x 0.1158 | mm |
| Display color | 262k | cor |
| Direção de visão | Todos | - |
| Controlador / condutor | GC9A01 | - |
| Interface de dados | SPI 4W | - |
| Iluminação de fundo | 2 LED branco | - |
| Peso | TBD | g |
Classificações máximas absolutas
| Características | Símbolo | Minha. | Tipo | Max. - O quê? |
Unificação t |
|
Tensão de alimentação |
CICV | -Não.3 | - | 4.6 | V |
| VCI | -Não.3 | - | 4.6 | V | |
| Portão TFT em tensão | VGH | -Não.3 | - | 27 | V |
| TFT Gate Off tensão | VGL | -Não.3 | - | 27 | V |
| Corrente de retrovisor para a frente | Se | - | 40 | mA | |
| Temperatura de funcionamento | TOPR | - 20 | + 70 | °C | |
| Temperatura de armazenamento | TSTG | - Trinta | + 80 | °C | |
| Humidade | RH | - | 90 | % |
Características de CC
| Características |
Sim bol |
Minha. | Tipo. | Max. - O quê? | Unidade | Notas |
| Voltagem de alimentação 1 |
CICV C |
1.65 | 1.8 | 3.3 | V | |
| Voltagem de alimentação 2 | VCI | 2.5 | 2.8 | 3.3 | V | |
| Motor de porta de alta tensão | VGH | 12 | - | 13 | V | |
| Motor de porta de baixa tensão | VGL | - 11 | - | - 18 anos. | V | |
|
Consumo atual |
IDD | - | TBD | - | mA | Modo normal |
|
IDD-SL EEP |
TBD | uA | Modo de suspensão | |||
| Voltagem de entrada | VIL | GND | - | 0.3IOVCC | V |
IOVCC = 1,65 3.3 |
| Voltagem de entrada | VIH | 0.7IOVCC | - | CICV | V | |
| Voltagem de saída | VoL | GND | - | 0.2IOVCC | V | IOL= 1mA |
| Voltagem de saída | VoH | 0.8IOVCC | - | CICV | V | IOH=-1mA |
Características da unidade de luz de fundo
| Características | Símbolo | Condição | Minha. | Tipo | Max. - O quê? | Unidade |
| Voltagem para a frente | Vf | IL=40mA | - | 2.8 | 3.0 | V |
| Corrente para a frente | II | - | 40 | - | mA | |
| Luminância | Lv | IL=40mA | - | 450 | - Não. | cd/m2 |
| Tempo de vida útil do LED | - | IL=40mA | 20,000 | 25,000 | - Não. | Horário |

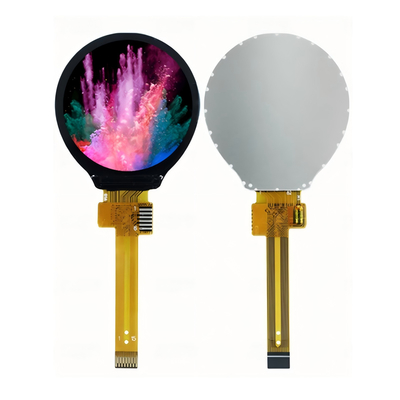

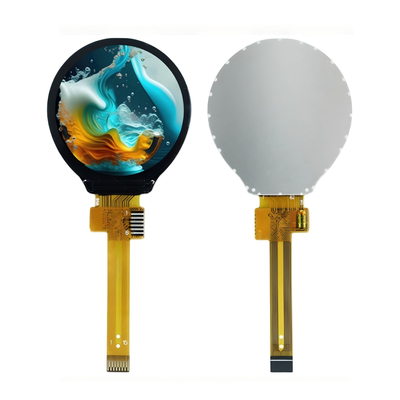

Imagem do produto
![]()
![]()
