Detalhes do produto:
|
| Tamanho da tela: | 17,3 "diagonal | Resolução: | 1920 × 1080 (Full HD) |
|---|---|---|---|
| brilho: | 800 cd/m² (típico) | Taxa de contraste: | 600: 1 (típico) |
| Tempo de resposta: | 40 ms (típico liga/desligado) | Interface: | LVDs de canal duplo |
| Temperatura operacional.: | 0 ° C a +70 ° C (grau industrial) | Temperatura de armazenamento.: | -20°C a +70°C |
| Classificação IP: | IP65 | Consumo de energia: | 31 W (típico) |
| Opções de montagem: | Montagem do painel / VESA 100x100 | Apoio de cores: | Cores de 16,7m (RGB de 6 bits + HIFRC) |
| Garantia: | 2 Anos (Cobertura Estendida para Uso Industrial) | Conformidade: | RoHS, REACH, sem halogênio |
| Destacar: | Módulo LCD TFT de nível industrial LVDS,Módulo LCD TFT Full HD,17.3" Módulo LCD TFT |
||
Módulo LCD TFT de alta luminosidade Full HD de grau industrial de 17,3"
Projetado para ambientes industriais exigentes, o SFTO1730RX-7332AN é um módulo LCD TFT Full HD de 17,3 polegadas (1920x1080) projetado para oferecer visibilidade e confiabilidade excepcionais em condições adversas.Com 800 nits de brilho, este ecrã garante uma legibilidade cristalina mesmo na luz solar direta, tornando-o ideal para aplicações industriais ao ar livre ou com alto brilho em toda a Alemanha, EUA,e outros centros de produção avançados.
Características essenciais para aplicações industriais
Exibição ultra brilhante:O brilho de 800 cd/m2 supera os painéis industriais padrão, garantindo a legibilidade em fábricas, armazéns ou ambientes ao ar livre.
Temperatura de funcionamento em larga distância:Funciona perfeitamente de -20°C a +70°C, perfeito para climas extremos nos setores de automação industrial, logística ou energia.
Design durável:O gabinete com classificação IP65 protege contra a entrada de poeira e salpicos de água, ao mesmo tempo em que passa rigorosos testes de vibração (1.5G) e choque térmico (-30°C a +80°C).
Imagem de precisão:A resolução Full HD com tecnologia RGB 6-bit + HiFRC oferece 16,7 milhões de cores para visualização precisa de dados em salas de controle ou equipamentos de diagnóstico.
Conectividade robusta:A interface LVDS de dois canais garante uma transmissão de sinal estável e de alta velocidade para a monitorização em tempo real em sistemas industriais de IoT ou de automação.
Eficiência energética:O consumo de energia típico de 31 W reduz os custos operacionais, ao mesmo tempo em que atende às normas globais de energia.
Especificações técnicas
| Parâmetro | Valor |
|---|---|
| Tamanho da tela | 17.3" diagonal (17.25") |
| Área ativa | 3810,888 mm (H) x 214,812 mm (V) |
| Pitch de pixel | 0.1989 mm (por tríade) |
| Tratamento de superfície | Revestidos duros (3H), antirreflexo |
| Tipo de luz de fundo | LED com brilho ajustável |
| Voltagem de entrada | 3.3 V (dispositivo lógico/LCD) |
| Voltagem de entrada de luz de fundo | 12 V DC |
| Peso | 1080 g (típico) |
| Dimensões | 403 mm (H) x 240 mm (V) x 12,5 mm (D) |
Aplicações em ambientes industriais
Automatização de fábrica: HMI (Human-Machine Interfaces) para PLCs, robótica e controles de linha de montagem.
Equipamentos ao ar livre: Máquinas de venda automática, quiosques e exposições de máquinas agrícolas em ambientes iluminados.
Dispositivos médicos: Sistemas de diagnóstico por imagem que exigem uma reprodução precisa das cores.
Transporte: Painéis de instrumentos para trens, ônibus ou veículos industriais expostos à luz solar.
Fabricação inteligente: Visualização de dados em tempo real em painéis de controlo da Indústria 4.0.
Por que escolher SFTO1730RX-7332AN?
Conformidade global: certificados RoHS, CE e FCC para uma entrada contínua nos mercados da UE e da América do Norte.
Luz de fundo personalizável: brilho ajustável através do sinal ExtVBR-B para economia de energia e visibilidade personalizada.
Confiabilidade a longo prazo: o MTTF (Mean Time to Failure) de 50.000 horas garante um tempo de inatividade mínimo em sistemas críticos.
Apoio e garantia
Fornecemos documentação técnica abrangente, opções de montagem de hardware (panel ou VESA 100x100) e suporte localizado para a Alemanha, os EUA e outros países.
![]()
Especificações de luz de fundo
| Número do PIN. | Símbolo | Descrição |
| 1 | CCC | Tensão de alimentação +12V |
| 2 | CCC | Tensão de alimentação +12V |
| 3 | ON/OFF | sinal de ativação de saída |
| 4 | DIM | Sinalização de atenuação |
| 5 | GND | Terra de potência |
| 6 | GND | Terra de potência |
Características elétricas
| Parâmetro | Símbolo | Valores | Unidade | ||||
| Min. | Tipo | Max. | |||||
| Voltagem de entrada da fonte de alimentação | VBL | 10.8 | 12.0 | 13.8 | Vdc | ||
| Corrente de entrada de alimentação | IBL | - | 2.16 | 2.53 | A | ||
| Corrente de entrada da fonte de alimentação (in-rush) | Em pressa |
- |
- |
(TBD) | A | ||
| Consumo de energia | PBL | - | 26 | 35 | W | ||
|
Voltagem de entrada para Sistema de controlo Sinais |
Ativar/desactivar | Em | V em | 2.5 | - | 5.5 | Vdc |
| Desliga. | V fora. | -Não.3 | 0.0 | 0.5 | Vdc | ||
| Ajuste de brilho | ExtVBR-B | 30 | - | 100 | % | ||
| 30 | - | 100 | % | ||||
| Frequência ExtVBR-B | fPWM | 500 |
- |
1500 | Hz | ||
| Nível de carga de pulso (PWM) | Alto nível | 2.5 | - | 5.5 | Vdc | ||
| Nível baixo | 0.0 | - | 0.5 | Vdc | |||
| Tempo de vida | 30,000 | 50,000 | Horas | ||||
Definição do pin de interface
| Pin# | Nome do sinal | Pin# | Nome do sinal |
| 1 | RxOIN0- | 2 | RxOIN0+ |
| 3 | RxOIN1- | 4 | RxOIN1+ |
| 5 | RxOIN2- | 6 | RxOIN2+ |
| 7 | VSS | 8 | RxOCLKIN- |
| 9 | RxOCLKIN+ | 10 | RxOIN3- |
| 11 | RxOIN3+ | 12 | RxEIN0- |
| 13 | RxEIN0+ | 14 | VSS |
| 15 | RxEIN1- | 16 | RxEIN1+ |
| 17 | VSS | 18 | RxEIN2- |
| 19 | RxEIN2+ | 20 | RxECLKIN- |
| 21 | RxECLKIN+ | 22 | RxEIN3- |
| 23 | RxEIN3+ | 24 | VSS |
| 25 | VSS | 26 | VSS |
| 27 | VSS | 28 | VDD |
| 29 | VDD | 30 | VDD |
| Ponto | Unidade | Condições | Minha. | Tipo. | Max. - O quê? |
|
Ângulo de visão |
[graduação] |
Horizontal (direita) CR = 10 (esquerda) |
70 70 |
80 80 |
- |
|
Vertical (para cima) CR = 10 (para baixo) |
50 70 |
60 80 |
- |
||
| Uniformidade da luminosidade | [%] | 13 pontos | 75 | 80 | - |
|
Tempo de resposta óptica |
[msec] |
Aumentando | - | 37 | 50 |
| Caindo. | - | 3 | 10 | ||
| Aumentar + Cair | - | 40 | 60 | ||
|
Coordenadas de cor / cromaticidade (CIE 1931) |
X vermelho | 0.59 | 0.64 | 0.69 | |
| Vermelho y | 0.3 | 0.35 | 0.4 | ||
| X verde | 0.27 | 0.32 | 0.37 | ||
| Verde y | 0.57 | 0.62 | 0.67 | ||
| Azul x | 0.1 | 0.15 | 0.2 | ||
| Azul e | 0 | 0.05 | 0.1 | ||
| X branco | 0.25 | 0.30 | 0.35 | ||
| Branco y | 0.26 | 0.31 | 0.36 | ||
|
Luminância branca (LED = 100 mA) |
[cd/m2 ] | 700 | 800 |
- |
|
| Relação de contraste | 500 | 600 | - | ||
| NTSC | % | 72 |

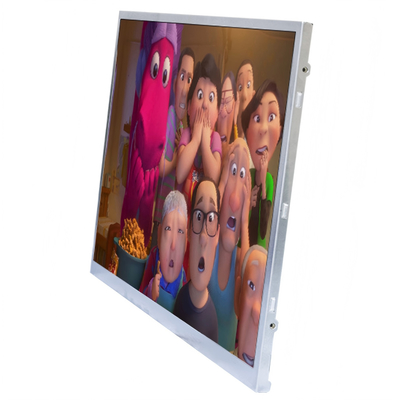

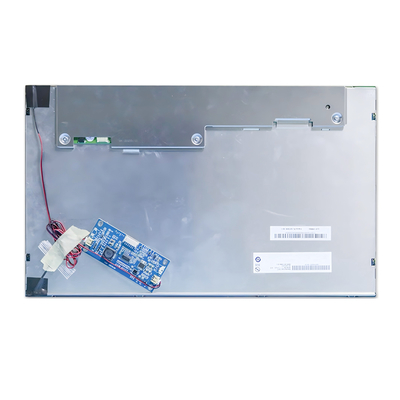

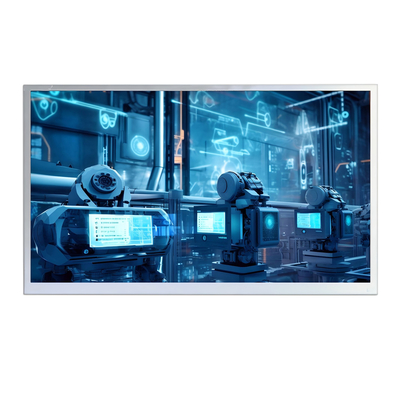

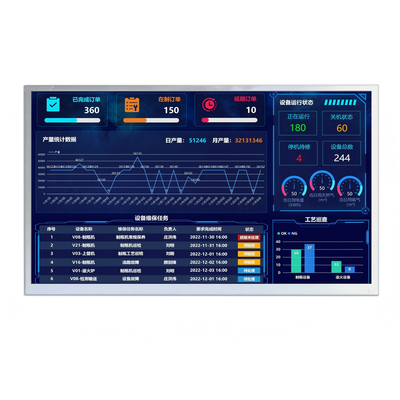

Imagem do produto
![]()
![]()
![]()
