Detalhes do produto:
|
| Tamanho da Tela: | 23.8 polegadas diagonal | Resolução: | 1920×1080 Pixels (Faixa RGB) |
|---|---|---|---|
| Brilho: | 350 Cd/m2 | Interface: | LVDS (2 portas, 8 bits) |
| Temperatura de armazenamento.: | 0°C a +50°C | Temperatura operacional.: | -20°C a +60°C |
| Tecnologia táctil: | Painel de toque capacitivo | Duração de vida da luz de fundo: | 50,000 Horas (LED, @25°C) |
| Dureza da superfície: | ≥ 6H (Anti-brilho, 10% de neblina) | Opções de CI: | EETI, EXC3189 |
| Robustez ambiental: | Funcional em nevoeiro/água superficial | Conformidade: | RoHS, REACH, Livre de Halogéneo, ISO 9001/14001 (Certificado UE/EUA) |
| Destacar: | LCD TFT de faixa RGB de qualidade industrial,Display LCD TFT de qualidade industrial,1920×1080 LCD TFT de qualidade industrial |
||
Display TFT de grau industrial de 23,8" para ambientes extremos da UE/EUA
O SFTO2380HY-7253ACT foi projetado para os mercados industriais da América do Norte e da Europa, oferecendo confiabilidade intransigente em fábricas, instalações médicas e instalações ao ar livre.Com um 23Painel Full HD com interface industrial LVDS, funciona perfeitamente de 0°C a +50°C e suporta quedas de 60cm, ±4kV ESD e alta umidade.Cumprir requisitos regulamentares rigorosos da UE/EUA para equipamentos industriais.
Por que os clientes industriais escolhem este ecrã:
✅ 50 000 horas de iluminação LED reduz os custos de manutenção do ciclo de vida
✅ Imunidade ao ruído do LVDS ️ Transmissão estável de sinal em ambientes de motor/VFD
✅ Resistente à condensação ️ Performa em climas europeus de alta umidade
Destaques do desempenho industrial
Resistência à vibração em trabalho pesado
Passa os testes de vibração tri-eixo de 10-55 Hz (segundo as normas EN 61373), ideal para máquinas de construção e agrícolas.
Precisão de cor a baixa temperatura
A correção gama garante mudança de cor zero durante 0 °C de início frio, crítico para a imagem médica.
Conectividade industrial
A interface LVDS integra-se de forma nativa com os PLCs da Siemens, os controladores Beckhoff e suporta o ajuste VCOM em tempo real (I2C).
Superfície resistente a produtos químicos
O revestimento endurecido anti-UV resiste a óleos/solventes, validado por um ensaio de 90% RH/120hr de temperatura úmida.
Especificações técnicas Deep Dive
|
Desafio industrial |
A nossa solução |
|---|---|
|
Utilização da linha de produção 24 horas por dia |
50,000 horas de luz de fundo (contínua @ 25°C) |
|
Empresas em fase de arranque de armazéns frios |
0°C corrente de arranque ≤ 1,91A (470μs de arranque suave) |
|
Ambientes com elevada incidência de EMI |
Impedância LVDS de 100Ω + conector totalmente blindado |
|
Operação com luva/mão molhada |
Toque capacitivo projetado com IC EXC3189 |
Aplicações industriais alvo
Indústria 4.0 (Alemanha): HMI de máquinas CNC, painéis de controlo robóticos
Médico (EUA): Displays de diagnóstico (escala de cinza pronta para DICOM)
Transportes (Escandinávia): Sistemas de informação dos passageiros dos comboios e dos autocarros
Fábricas inteligentes: interfaces de navegação AGV, terminais de gestão de armazém
Certificação do fabricante
Produzido pela Saef Technology (Shenzhen), em conformidade com:
UE: 2011/65/UE (RoHS), 1907/2006 (REACH)
América do Norte: FCC Parte 15 Subparte B Classe A
Indústria: normas de vibração CEI 61373
Dimensões externas
![]()
Especificações
| Parâmetro | Especificações | Unidade |
| Área activa | 527.04 ((H) × 296.46 ((V) | mm |
| Número de pixels | 1920 ((H) ×1080 ((V) | pixel |
| Pitch de pixels | 0.2745*0.2745 | mm |
| Disposição de pixels | RGB Faixa vertical | |
| BLU brilho | 350 | Cd/m2 |
| Mostrar cores | 16.7M | cores |
| Modo de exibição | Modo de transmissão, normalmente preto | |
| Esboço dimensional |
543 ((H) × 317.4 ((V) × 8.2 ((D) tip. |
mm |
| Tratamento de superfície | Anti-reflexo, revestimento duro | |
| Iluminação de fundo | Tipo de barra de iluminação de 1 LED | Pcs |
Definição do pin de interface
| Pinhas | Símbolo | Descrição |
| 1 | RO(0) N | Sinais LVDS estranhos... |
| 2 | RO(0) P | Signal LVDS ímpar+ |
| 3 | RO(1) N | Sinais LVDS estranhos... |
| 4 | RO(1) P | Signal LVDS ímpar+ |
| 5 | RO(2) N | Sinais LVDS estranhos... |
| 6 | RO(2) P | Signal LVDS ímpar+ |
| 7 | GND | Terra |
| 8 | ROCLK- | Relógio LVDS estranho... |
| 9 | ROCLK+ | Relógio LVDS + |
| 10 | RO(3) N | Sinais LVDS estranhos... |
| 11 | RO(3) P | Signal LVDS ímpar+ |
| 12 | RE(0) N | Mesmo o sinal LVDS... |
| 13 | RE(0) P | Mesmo sinal LVDS+ |
| 14 | GND | Terra |
| 15 | RE(1) N | Mesmo o sinal LVDS... |
| 16 | RE(1) P | Mesmo sinal LVDS+ |
| 17 | GND | Terra |
| 18 | RE(2) N | Mesmo o sinal LVDS... |
| 19 | RE(2) P | Mesmo sinal LVDS+ |
| 20 | Lembra-te... | Até o relógio LVDS... |
| 21 | RECLK+ | Mesmo LVDS Relógio + |
| 22 | RE(3) N | Até o relógio LVDS... |
| 23 | RE(3) P | Mesmo LVDS Relógio + |
| 24 | GND | Terra |
| 25 | WP | Escrever Proteger (Alto: Escrever habilitar, baixo ou aberto: Escrever desativar) |
| 26 | SCL | Relógio Serial I2C (para ajuste VCOM) |
| 27 | SDA | Relógio Serial I2C (para ajuste VCOM) |
| 28 | 5V | Fornecimento de energia em CC |
| 29 | 5V | Fornecimento de energia em CC |
| 30 | 5V | Fornecimento de energia em CC |
Classificações máximas absolutas
|
Parâmetro |
Símbolo |
Minha. |
Max. - O quê? |
Unidade |
|
Tensão de alimentação |
V DD |
-Não.3 |
6 |
V |
|
Tensão de alimentação lógica |
V IN |
VSS-0.3 |
V DD+0.3 |
V |
|
Temperatura de funcionamento |
TOP |
0 |
50 |
°C |
|
Temperatura de armazenamento |
T T |
- 20 |
60 |
°C |
Características da luz de fundo
|
Parâmetro |
Minha. |
Tipo. |
Max. - O quê? |
Unidade |
|
|
Voltagem de entrada da barra de luz LED porPin de entrada |
VPIN |
- |
55.2 |
- |
V |
|
Corrente de entrada da barra de luz LED porPin de entrada |
IPIN |
- |
60 |
- |
MA |
|
Consumo de energia LED |
P BL |
- |
13.2 |
- |
W |
|
BLU Brightncs |
- |
300 |
350 |
- |
Cd/m2 |
|
Tempo de vida útil do LED |
|
- |
50000 |
- |
Horas |
Especificação CTP
|
Categoria |
Parâmetro |
Especificações |
|
- Geral |
Estrutura |
Vidro de cobertura + vidro do sensor ITO |
|
|
Fortalecimento da lente de cobertura |
Fortalecidos fisicamente |
|
|
Dureza da superfície da lente de cobertura |
≥ 6H (Dureza do lápis) |
|
|
Taxa de transmissão da luz |
≥ 85% |
|
|
Temperatura de operação |
-10°C ~ +60°C, ≤ 85% HRC |
|
|
Temperatura de armazenamento |
-20°C ~ +70°C, RH ≤ 85% |
|
Eletrodomésticos |
Interface |
IIC / USB Opcional |
|
|
IC de toque |
Exemplos |
|
|
Tensão de alimentação (VDD) |
IIC:3.3V USB: 5V |
|
|
Resistência do hospedeiro (SDA/SCL) |
Configurável na placa principal |
|
Ambiente |
Condições de funcionamento |
Funcional em nevoeiro Águas superficiais/Glove |
|
Propriedades da superfície |
Tinta de superfície |
Anti-UV |
|
|
Tratamento de superfície |
Anti-Relâmpago (Fogue: 3%) |
|
|
Laminagem LCD-TP |
OCR (resina ópticamente transparente) |
|
Conformidade |
Padrões materiais |
Compatível com a RoHS e sem halogênio |

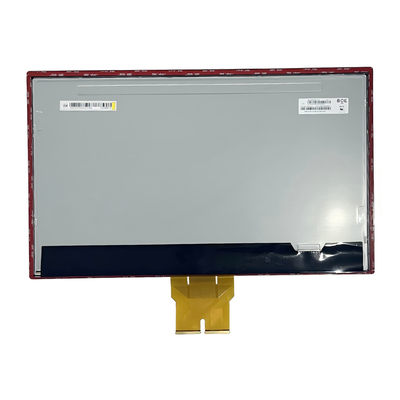

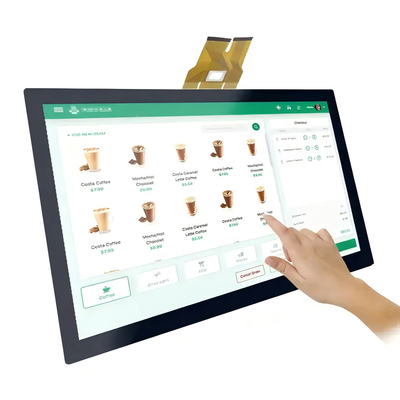

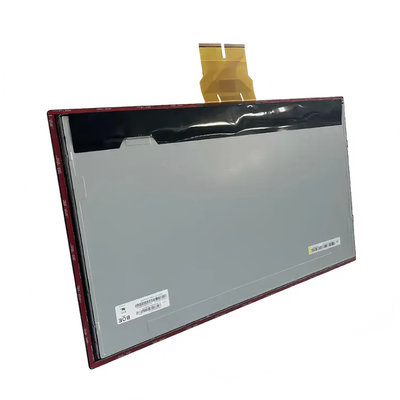

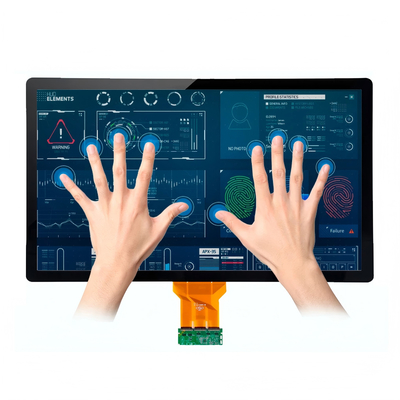

Imagem do produto
![]()
![]()
![]()
