Detalhes do produto:
|
Tamanho da Tela: | 23.8 polegadas diagonal | Resolução: | 1920×1080 Pixels (Faixa RGB) |
---|---|---|---|
Brilho: | 350 Cd/m2 | Interface: | LVDS (2 portas, 8 bits) |
Gamut de cores: | 72% NTSC | Profundidade de cor: | 16,7 Milhões de Cores (6-bit Hi-FRC) |
Ângulos de visão: | Ângulo de visão largo (reflexão baixa) | Temperatura de armazenamento.: | 0°C a +50°C |
Temperatura operacional.: | -20°C a +60°C | Fornecimento de energia: | 5 V CC (4.5 V ∼5.5 V) |
Tecnologia táctil: | Painel de toque capacitivo | Duração de vida da luz de fundo: | 50,000 Horas (LED, @25°C) |
Dureza da superfície: | ≥ 6H (Anti-brilho, 10% de neblina) | Relação de Contraste: | 800:1 (Típico) |
Opções de CI: | EETI, EXC3189 | Robustez ambiental: | Funcional em nevoeiro/água superficial |
Conformidade: | RoHS, REACH, Livre de Halogéneo, ISO 9001/14001 (Certificado UE/EUA) | ||
Destacar: | Display LCD industrial certificado UE/EUA,Display LCD industrial de 350 cd/m2,23.8 Exibição LCD TFT industrial |
LCD TFT FHD de 23,8" Ultra-Confiável para Aplicações Exigentes na UE/EUA
O SFTO2380HY-7253ACT é um módulo LCD TFT de 23,8 polegadas de alto desempenho projetado para uso industrial e comercial na América do Norte e na Europa. Apresentando resolução Full HD (1920×1080), interface LVDS e faixa de temperatura operacional estendida (0°C a +50°C), este display oferece clareza e confiabilidade excepcionais em ambientes agressivos, como fábricas, instalações médicas e quiosques externos. Certificado de acordo com os padrões RoHS, REACH e ISO, ele atende aos rigorosos requisitos regulatórios da UE/EUA.
Durabilidade de Grau Industrial: Revestimento duro anti-reflexo (superfície 6H) resiste a arranhões, produtos químicos e umidade.
Interface LVDS de Alta Velocidade: LVDS de porta dupla (2x8 bits) garante transmissão de dados perfeita para sistemas de controle em tempo real.
Retroiluminação LED de 50.000 Horas: Design com eficiência energética com suporte de escurecimento PWM, reduzindo o consumo de energia em 30% em comparação com CCFL.
Pronto para Toque Capacitivo: Opcional IC de toque EXC3189 suporta operação com luvas/superfície molhada (interface I²C/USB).
Operação em Ampla Faixa de Temperatura: Desempenho confiável desde condições de congelamento (0°C) até configurações industriais de alta temperatura (+50°C).
Desempenho Óptico: Brilho de 300 cd/m², 16,7 milhões de cores e tecnologia de baixa reflexão para legibilidade sob luz solar.
Construção Robusta: Perfil fino de 8,2 mm, testado contra vibração/queda (altura de 60 cm) e protegido contra ESD (±15kV descarga no ar/±8kV descarga por contato).
Fácil Integração: Entrada de alimentação de 5V DC, VCOM ajustável por I²C e conector LVDS plug-and-play (Starconn 300B30-0000RA-M4).
Confiabilidade Certificada: Ciclo térmico de 120 horas (-10°C↔+60°C), teste de umidade (90% UR) e materiais livres de halogênio.
Painéis de Controle Industrial (Automação, Robótica)
Equipamentos de Diagnóstico Médico
Sinalização Digital e Displays de Informação Pública
Terminais POS/Varejo
Sistemas de Infoentretenimento para Transporte
Fabricado pela Saef Technology (Shenzhen), o SFTO2380HY-7253ACT combina resiliência de nível militar com tecnologia de display de ponta. Sua interface LVDS simplifica a integração com Raspberry Pi, NVIDIA Jetson e PCs industriais, enquanto a conformidade RoHS/REACH elimina barreiras de importação para Alemanha, França, Reino Unido e EUA. Apoiado por uma garantia de 1 ano, este módulo é otimizado para operação 24 horas por dia, 7 dias por semana, nos rigorosos ambientes EMC da Europa e nos ambientes regulamentados pela FCC da América do Norte.
Dimensões Externas
Especificação
Parâmetro | Especificação | Unidade |
Área ativa | 527,04(H) × 296,46(V) | MM |
Número de pixels | 1920(H) ×1080(V) | pixels |
Passo do pixel | 0,2745*0,2745 | MM |
Disposição de pixels | Faixa vertical RGB | |
Brilho BLU | 350 | Cd/㎡ |
Cores da tela | 16,7M | cores |
Modo de exibição | Modo Transmissivo, Normalmente Preto | |
Contorno dimensional |
543(H) × 317,4(V) × 8,2(D) típico |
mm |
Tratamento de superfície | Anti-reflexo, Revestimento duro (3H) | |
Retroiluminação | Tipo Barra de iluminação 1-LED | Pcs |
Definição dos pinos da interface
Pino | Símbolo | Descrição |
1 | RO(0)N | Sinal LVDS ímpar- |
2 | RO(0)P | Sinal LVDS ímpar+ |
3 | RO(1)N | Sinal LVDS ímpar- |
4 | RO(1)P | Sinal LVDS ímpar+ |
5 | RO(2)N | Sinal LVDS ímpar- |
6 | RO(2)P | Sinal LVDS ímpar+ |
7 | GND | Terra |
8 | ROCLK- | Clock LVDS ímpar- |
9 | ROCLK+ | Clock LVDS ímpar + |
10 | RO(3)N | Sinal LVDS ímpar- |
11 | RO(3)P | Sinal LVDS ímpar+ |
12 | RE(0)N | Sinal LVDS par- |
13 | RE(0)P | Sinal LVDS par+ |
14 | GND | Terra |
15 | RE(1)N | Sinal LVDS par- |
16 | RE(1)P | Sinal LVDS par+ |
17 | GND | Terra |
18 | RE(2)N | Sinal LVDS par- |
19 | RE(2)P | Sinal LVDS par+ |
20 | RECLK- | Clock LVDS par- |
21 | RECLK+ | Clock LVDS par + |
22 | RE(3)N | Clock LVDS par- |
23 | RE(3)P | Clock LVDS par + |
24 | GND | Terra |
25 | WP | Proteção contra gravação (Alto: Habilitar gravação, Baixo ou Aberto: Desabilitar gravação) |
26 | SCL | Clock Serial I2C (para ajustar VCOM) |
27 | SDA | Clock Serial I2C (para ajustar VCOM) |
28 | 5V | Fonte de alimentação DC |
29 | 5V | Fonte de alimentação DC |
30 | 5V | Fonte de alimentação DC |
Valores Máximos Absolutos
Parâmetro |
Símbolo |
Mín. |
Máx. |
Unidade |
Tensão de alimentação |
V DD |
-0,3 |
6 |
V |
Tensão de alimentação lógica |
V IN |
VSS-0,3 |
V DD +0,3 |
V |
Temperatura de operação |
T OP |
0 |
50 |
℃ |
Temperatura de armazenamento |
T ST |
-20 |
60 |
℃ |
Características da retroiluminação
Parâmetro |
Mín. |
Tip. |
Máx. |
Unidade |
|
Tensão de entrada da barra de luz LED Por Pino de entrada |
VPIN |
- |
55,2 |
- |
V |
Corrente de entrada da barra de luz LED Por Pino de entrada |
IPIN |
- |
60 |
- |
MA |
Consumo de energia LED |
P BL |
- |
13,2 |
- |
W |
Brilho BLU |
- |
300 |
350 |
- |
Cd/㎡ |
Tempo de vida útil do LED |
|
|
50000 |
|
Hrs |
Especificação CTP
Categoria |
Parâmetro |
Especificação |
Geral |
Estrutura |
Vidro de cobertura + Vidro sensor ITO |
|
Reforço da lente de cobertura |
Fisicamente Reforçado |
|
Dureza da superfície da lente de cobertura |
≥6H (Dureza do lápis) |
|
Taxa de transmissão de luz |
≥85% |
|
Temperatura de operação |
-10℃ ~ +60℃, ≤85% UR |
|
Temperatura de armazenamento |
-20℃ ~ +70℃, ≤85% UR |
Elétrico |
Interface |
IIC / USB Opcional |
|
IC de toque |
EXC3189 |
|
Tensão de alimentação (VDD) |
IIC:3.3V USB:5V |
|
Resistência do host (SDA/SCL) |
Configurável na placa principal |
Ambiental |
Condições de operação |
Funcional em névoa/ água superficial/Luva |
Propriedades da superfície |
Tinta de superfície |
Anti-UV |
|
Tratamento de superfície |
Anti-reflexo (Névoa: 3%) |
|
Laminação LCD-TP |
OCR (Resina Opticamente Clara) |
Conformidade |
Padrões de material |
Conformidade com RoHS e livre de halogênio |

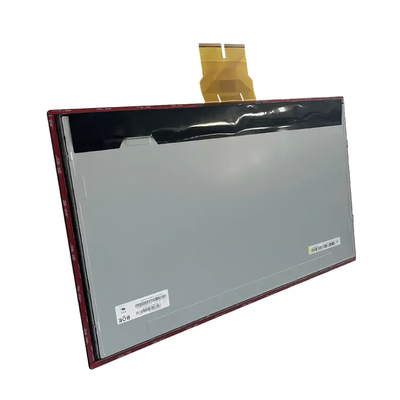

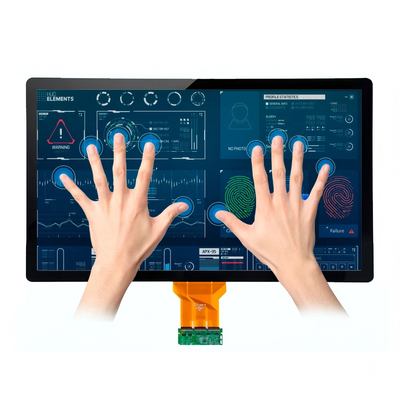

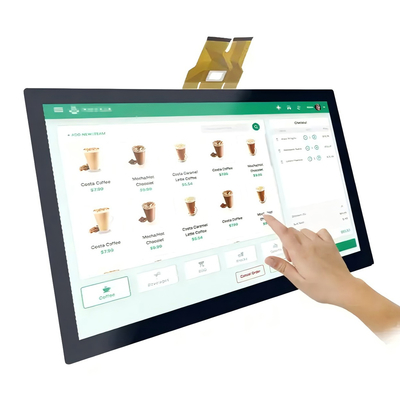

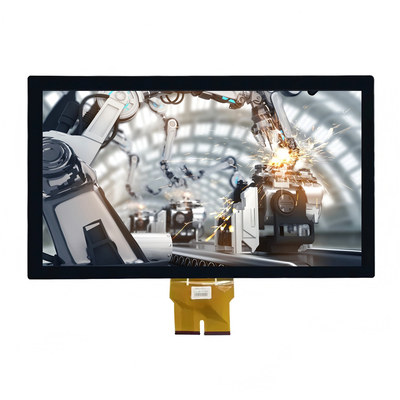

Imagem do produto
