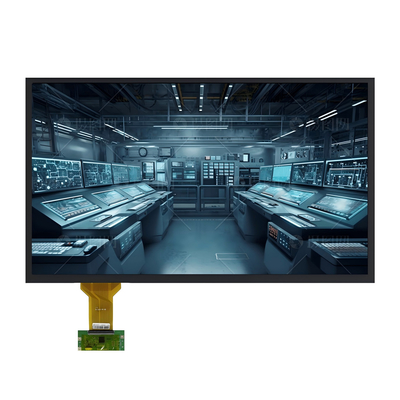

Módulo de Display LCD TFT Industrial Full HD 1080p Touchscreen Capacitivo Multi-Touch de 10 Pontos 1000nits de Brilho Interface eDP

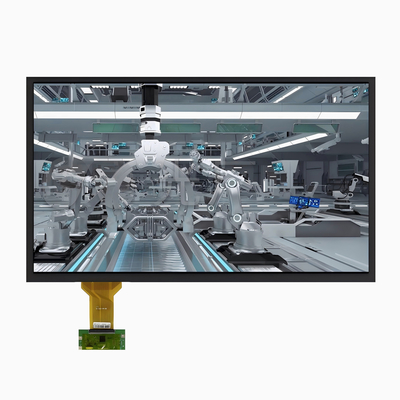

Módulo de Display LCD TFT Industrial Full HD 1080p Touchscreen Capacitivo Multi-Touch de 10 Pontos 1000nits de Brilho Interface eDP

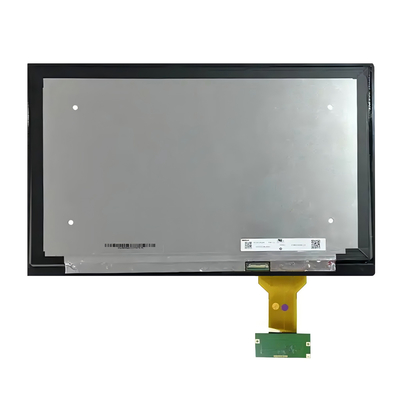

Módulo de Display LCD TFT Industrial Full HD 1080p Touchscreen Capacitivo Multi-Touch de 10 Pontos 1000nits de Brilho Interface eDP Módulo de Display LCD TFT Industrial Full HD 1080p Touchscreen Capacitivo Multi-Touch de 10 Pontos 1000nits de Brilho Interface eDP Módulo de Display LCD TFT Industrial Full HD 1080p Touchscreen Capacitivo Multi-Touch de 10 Pontos 1000nits de Brilho Interface eDP

Imagem Grande :  Módulo de Display LCD TFT Industrial Full HD 1080p Touchscreen Capacitivo Multi-Touch de 10 Pontos 1000nits de Brilho Interface eDP

Detalhes do produto:
Lugar de origem: ShenZhen / China
Marca: SAEF
Certificação: ISO9001 / ISO14000
Número do modelo: SFTO1330SM-7208A3CT2
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 3 peças
Preço: The lowest market price guaranteed
Detalhes da embalagem: Pacote de exportação padrão
Tempo de entrega: 1 a 5 semanas
Termos de pagamento: PayPal, T/T, Western Union, Ali-Pay, WeChat Pay
Habilidade da fonte: 3000 mil por mês.

Módulo de Display LCD TFT Industrial Full HD 1080p Touchscreen Capacitivo Multi-Touch de 10 Pontos 1000nits de Brilho Interface eDP

descrição
Tamanho da Tela: 13,3 polegadas na diagonal Resolução: 1920×1080 Pixels (Faixa RGB)
Temperatura de armazenamento.: -20°C a +70°C Temperatura operacional.: -30°C a +80°C
Brilho: 1000 cd/m² Relação de Contraste: 10001 (tipo.)
Interface: eDP 1.2 de 2 pistas (2,7 Gbps) Fonte de alimentação: 3,3V DC (Lógica), 12V/24V (Retroiluminação)
Tratamento de Superfície: Revestimentos AG/AR/AF (Selecionáveis) Tecnologia táctil: Painel de toque capacitivo
Vidro de cobertura: Vidro Gorilla/Vidro Temperado/PMMA Pontos de contacto: Multi-touch de 10 pontos
Interface de toque: I²C/USB/RS232 (Configurável) Opções de CI: EETI, ILITEK, Cypress, Goodix
Personalização: Serigrafia, Logotipo, Recortes Conformidade: Compatível com o REACH & RoHS
Destacar:

Módulo de Display LCD Industrial 1080p

,

Módulo de Display LCD TFT Full HD

,

Exposição de TFT LCD da relação do EDP



Ecrã TFT Industrial Ultra-Brilhante para Ambientes Exigentes



O SFTO1330SM-7208A3CT2 é um módulo LCD TFT Full HD de 13,3 polegadas de alto desempenho, projetado para aplicações industriais que exigem visibilidade, durabilidade e capacidade de resposta ao toque excepcionais. Apresentando um brilho deslumbrante de 1000 nits e uma gama de cores NTSC de 72%, este ecrã oferece visuais nítidos mesmo em condições de alta luminosidade ambiente. A tecnologia de toque capacitivo integrada com revestimento anti-reflexo (dureza 6H) garante uma entrada confiável em ambientes robustos, como fábricas, quiosques externos e equipamentos médicos.



Principais Características

  • Clareza Full HD: resolução de 1920×1080 com 16,7 milhões de cores para texto, gráficos e vídeo nítidos.

  • Interface eDP de Alta Velocidade: Embedded DisplayPort de 2 pistas (2,7 Gbps) garante uma transmissão de dados perfeita.

  • Operação em Ampla Faixa de Temperatura: Desempenho confiável de -20°C a +70°C (armazenamento: -30°C a +80°C).

  • Retroiluminação LED de 50.000 Horas: Design eficiente em termos de energia com vida útil prolongada para manutenção reduzida.

  • Durabilidade de Grau Industrial: Superfície anti-reflexo, construção resistente a choques e conformidade com RoHS.

  • Fácil Integração: Suporta escurecimento PWM, interfaces de toque I²C/USB/UART e entrada de alimentação CC (lógica de 3,3V, retroiluminação de 12V/24V).

Excelência Técnica

  • Desempenho Óptico: Ângulos de visão de 85°, relação de contraste de 800:1 e tempo de resposta de 30ms.

  • Sensibilidade ao Toque: Funciona perfeitamente com luvas, em nevoeiro/humidade superficial e suporta multitoque.

  • Design Robusto: Perfil fino (5,2 mm de profundidade), leve e conector blindado EMI (I-PEX 20455-030E).

  • Confiabilidade Certificada: Certificado ISO 9001/14001, testado em choque térmico/humidade de 72 horas.

Aplicações Ideais

  • Painéis HMI Industriais

  • Terminais POS/Varejo

  • Equipamentos de Diagnóstico Médico

  • Sistemas de Videoconferência

  • Infoentretenimento de Transporte

  • Máquinas de Venda Automática Inteligentes

Por que Escolher Este Ecrã?

Projetado pela Saef Technology Limited (Shenzhen), o SFTO1330SM-7208A3CT2 combina tecnologia óptica de ponta com robustez industrial. Sua interface eDP simplifica a integração com sistemas embarcados, enquanto a tela sensível ao toque capacitiva aprimora a interação do utilizador. Apoiado por testes rigorosos e certificações globais, este módulo é otimizado para operação 24 horas por dia, 7 dias por semana nos ambientes mais difíceis da Europa e da América do Norte.



Solicitar Personalização

Contactar sales2@saef.com.cn para versões seladas IP65, opções de toque capacitivo ou designs de moldura personalizados.





Dimensões Externas

Módulo de Display LCD TFT Industrial Full HD 1080p Touchscreen Capacitivo Multi-Touch de 10 Pontos 1000nits de Brilho Interface eDP 0



Definição dos Pinos da Interface



Nº do Pino Símbolo E/S Função
1 CABC_ EN / NC - Reservado para CD
2 H_GND P Redondo de alta velocidade
3 Lane1_N I Sinal Complementar Link Lane 1
4 Lane1_P I Sinal Verdadeiro Link Lane 1
5 H_GND P Redondo de alta velocidade
6 Lane0_N I Sinal Complementar Link Lane 0
7 Lane0_P I Sinal Verdadeiro Link Lane 0
8 H_GND P Redondo de alta velocidade
9 AUX_CH_P I Canal Auxiliar de Sinal Verdadeiro
10 AUX_CH_N I Canal Auxiliar de Sinal Complementar
11 H_GND P Redondo de alta velocidade
12 LCD_VDD P Alimentação do driver e lógica LCD (3,3V)
13 LCD_VDD P Alimentação do driver e lógica LCD (3,3V)
14 NC I Reservado para uso do fabricante do LCD
15 LCD_GND P Terra do driver e lógica LCD
16 LCD_GND P Terra do driver e lógica LCD
17 HPD O Pino de sinal HPD
18 LED-1 P Terra da retroiluminação
19 LED-2 P Terra da retroiluminação
20 LED-3 P Terra da retroiluminação
21 LED-4 P Terra da retroiluminação
22 BL_ ENABLE I Retroiluminação ligada/desligada
23 BL_PWM_DIM I PWM do sistema
24 SCL/NC - Reservado para uso do fabricante do LCD
25 SDA/NC - Reservado para uso do fabricante do LCD
26 BL_PWR P Alimentação da retroiluminação
27 BL_PWR P Alimentação da retroiluminação
28 BL_PWR P Alimentação da retroiluminação
29 BL_PWR P Alimentação da retroiluminação
30 NC - Reservado para uso do fabricante do LCD





Características Ópticas



Parâmetro Condições Mín. Típ. Máx. Unidade

Ângulo de Visão (CR>10)

Horizontal θL - 85 -

grau

    θ R - 85 -
  Vertical θT - 85 -
    θB - 85 -
Relação de Contraste Centro 600 800 - -
Tempo de Resposta Tr+Td - 30 35 ms

Cromaticidade de Cor CF (CIE1931)

Vermelho x

Típ.

-0,05

TBD

Típ.

+0,05

-
  Vermelho y   TBD   -
  Verde x   TBD   -
  Verde y   TBD   -
  Azul x   TBD   -
  Azul y   TBD   -
  Branco x   (0,323)   -
  Branco y   (0,379)   -
Rácio NTSC %   (72)   -

Luminância central do branco

YLI 800 1000   cd/m2





Características da Retroiluminação



Parâmetro Símbolo Mín. Típ. Máx. Unidade
Tensão de alimentação VBL 5 12,0 37 V

Corrente de alimentação para retroiluminação

ILED 6

-

25 mA
Alimentação para retroiluminação PLED 0,18 - 5,55 W
Tensão do sinal de luz modulada VPWM H 1,2 - 5,0 V
  VPWM L 0 - 0,6 V
Rácio de Ciclo de Trabalho de Controlo de Brilho Ciclo 1 - 100 %
Frequência de Controlo de Brilho fPWM 100 - 1.600 KHz
Tensão alta de LIGA/DESLIGA LED-BL VCNTH 1,2   5,0 V
Tensão baixa de LIGA/DESLIGA LED-BL VCNTL 0 - 0,6 V
Vida útil do LED - 40.000 50.000 - h





Especificação CTP



Categoria Parâmetro Especificação
Geral Estrutura Vidro de Cobertura + Vidro DITO
Reforço da Lente de Cobertura Quimicamente Reforçado
Dureza da Superfície da Lente de Cobertura ≥6H (Dureza do Lápis)
Taxa de Transmissão de Luz ≥85%
Temperatura de Operação -20℃ ~ +70℃, ≤85% RH
Temperatura de Armazenamento -30℃ ~ +80℃, ≤85% RH
Elétrico Interface IIC / USB / UART
Touch IC IL12511
Tensão de Alimentação (VDD) 3,3V ou 5V (Selecionável)
Resistência do Host (SDA/SCL) Configurável na placa principal
Ambiental Condições de Operação Funcional em nevoeiro/água superficial
Propriedades da Superfície Tinta de Superfície Anti-UV
Tratamento de Superfície Anti-Reflexo (Névoa: 10%)
Laminação LCD-TP OCA (Adesivo Opticamente Transparente)
Conformidade Padrões de Material Conformidade com RoHS e Livre de Halogéneo





Imagem do Produto

Módulo de Display LCD TFT Industrial Full HD 1080p Touchscreen Capacitivo Multi-Touch de 10 Pontos 1000nits de Brilho Interface eDP 1



Módulo de Display LCD TFT Industrial Full HD 1080p Touchscreen Capacitivo Multi-Touch de 10 Pontos 1000nits de Brilho Interface eDP 2
