Detalhes do produto:
|
| Tipo de exibição: | LCD TFT industrial | Tamanho da tela: | 15,6 polegadas (365,72×220,39mm Moldura) |
|---|---|---|---|
| Resolução: | 1920×1080 FHD (Passo de pixel de 0,179 mm) | brilho máximo: | 1500 cd/m2 (tipo) |
| Ângulo de visualização: | 85°/85°/85°/85° (RC≥10) | Temperatura operacional.: | -30°C a +85°C (Certificado para temperatura ampla) |
| Interface: | 40 pinos 2 canais LVDS (I-PEX 20455-040E) | Entrada de energia: | 3,3V DC ±10% (4W Típ, 5W Máx) |
| Taxa de contraste: | 800:1 (Tip) | Luz de fundo: | Barra de luz LED externa |
| LED Lifetime: | 24.35W, vida útil de 50.000 horas | Gama de cores: | 72% NTSC |
| Aplicativo: | HMI, Máquinas para o exterior, Automóveis, Médicos | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Display LCD TFT Industrial de 1500 nits,Display LCD TFT Industrial LVDS |
||
Projetado para Ambientes Industriais Extremos
O SFTO1560RX-7312AN é um LCD TFT de 15,6" de alto brilho construído para suportar condições adversas. Com 1500 nits de luminância e operação de -30°C a 85°C, ele oferece visibilidade sem compromissos sob luz solar direta ou temperaturas de congelamento – perfeito para equipamentos de construção, automação de fábrica e quiosques externos.
Robustez de Grau Industrial
Durabilidade de Grau Militar: Validado por meio de 100 ciclos de choque térmico, testes de vibração de 10-55Hz e proteção ESD de ±12kV.
Retroiluminação LED de 50.000 horas: Barra de luz externa com entrada de 45,1V (IP67 opcional) para manutenção mínima.
Superfície Resistente a Produtos Químicos: Revestimento anti-reflexo endurecido 3H que resiste a agentes de limpeza industrial.
Recursos de Integração Inteligente
Interface LVDS Plug & Play: Conector de 40 pinos (I-PEX 20455) com controle de varredura reversa para montagem flexível.
Zero Retenção de Imagem: O modo de sinal DE-only evita a queima durante a operação 24 horas por dia, 7 dias por semana.
Design de Baixo Consumo: Consumo típico de 4W a 3,3V – reduz a carga térmica do sistema.
Certificado para Implantação Global
• Em conformidade com EU RoHS/REACH
• Certificado ISO 9001 (Qualidade) e 14001 (Ambiental)
• Garantia Funcional de 1 ano
Confiável por Indústrias:
✅ Máquinas Pesadas: Painéis de controle de escavadeiras, displays agrícolas
✅ Transporte: Painéis de instrumentos de aviação, sistemas de navegação marítima
✅ Médico: Equipamentos de diagnóstico, monitores portáteis
✅ Energia: HMIs de plataformas de petróleo, terminais de controle de usinas solares
Solicitar Personalização: Contato sales2@saef.com.cn para versões com classificação IP, integração de tela sensível ao toque ou molduras personalizadas.
Especificações
| Item | Especificação | Unidade |
| Tamanho da Tela | 15,6” real diagonal | |
| Abertura da Moldura | 365.72x220.39x12.5 | mm |
| Número de Pixels | 1920 x R.G.B. x 1080 | pixel |
| Passo do Pixel | 0.17925 (H) x 0.17925 (V) | mm |
| Área de Exibição | 344.16x193.59 | mm |
| Cores de Exibição | 16.7M | cor |
| Modo Transmissivo | Normalmente Preto | - |
| Tratamento de Superfície | Tipo AG, revestimento duro 3H, | - |
| Consumo de Energia | Célula total | |
| TC | 8100 | k |
| NTSC | 72 (Típico) | % |
Dimensões Externas
![]()
Definição dos Pinos da Interface
| Pino | Nome | Descrição |
| 1 | NC | Sem conexão, este pino deve estar aberto |
| 2 | NC | Sem conexão, este pino deve estar aberto |
| 3 | NC | Sem conexão, este pino deve estar aberto |
| 4 | NC | Sem conexão, este pino deve estar aberto |
| 5 | NC | Sem conexão, este pino deve estar aberto |
| 6 | NC | Sem conexão, este pino deve estar aberto |
| 7 | NC | Sem conexão, este pino deve estar aberto |
| 8 | NC | Sem conexão, este pino deve estar aberto |
| 9 | NC | Sem conexão, este pino deve estar aberto |
| 10 | NC | Sem conexão, este pino deve estar aberto |
| 11 | LCD_VCC | Alimentação do driver e lógica LCD 3.3V |
| 12 | LCD_VCC | Alimentação do driver e lógica LCD 3.3V |
| 13 | LCD_VCC | Alimentação do driver e lógica LCD 3.3V |
| 14 | NC | Sem conexão, este pino deve estar aberto |
| 15 | NC | Sem conexão, este pino deve estar aberto |
| 16 | NC | Sem conexão, este pino deve estar aberto |
| 17 | REV_SCAN |
Baixo → Modo Normal. Alto → Varredura Reversa Horizontal e Vertical |
| 18 | RXO0- | Entrada de dados diferenciais LVDS negativos. Canal O0 (ímpar) |
| 19 | RXO0+ | Entrada de dados diferenciais LVDS positivos. Canal O0 (ímpar) |
| 20 | RXO1- | Entrada de dados diferenciais LVDS negativos. Canal O1 (ímpar) |
| 21 | RXO1+ | Entrada de dados diferenciais LVDS positivos. Canal O1 (ímpar) |
| 22 | RXO2- | Entrada de dados diferenciais LVDS negativos. Canal O2 (ímpar) |
| 23 | RXO2+ | Entrada de dados diferenciais LVDS positivos. Canal O2 (ímpar) |
| 24 | LCD GND | Terra do driver e lógica LCD |
| 25 | RXOC- | Entrada de clock diferencial LVDS negativo. (ímpar) |
| 26 | RXOC+ | Entrada de clock diferencial LVDS positivo. (ímpar) |
| 27 | LCD GND | Terra do driver e lógica LCD |
| 28 | RXO3- | Entrada de dados diferenciais LVDS negativos. Canal O3(ímpar) |
| 29 | RXO3+ | Entrada de dados diferenciais LVDS positivos. Canal O3 (ímpar) |
| 30 | RXE0- | Entrada de dados diferenciais LVDS negativos. Canal E0 (par) |
| 31 | RXE0+ | Entrada de dados diferenciais LVDS positivos. Canal E0 (par) |
| 32 | RXE1- | Entrada de dados diferenciais LVDS negativos. Canal E1 (par) |
| 33 | RXE1+ | Entrada de dados diferenciais LVDS positivos. Canal E1 (par) |
| 34 | LCD GND | Terra do driver e lógica LCD |
| 35 | RXE2- | Entrada de dados diferenciais LVDS negativos. Canal E2 (par) |
| 36 | RXE2+ | Entrada de dados diferenciais LVDS positivos. Canal E2 (par) |
| 37 | RXEC- | Entrada de clock diferencial LVDS negativo. (par) |
| 38 | RXEC+ | Entrada de clock diferencial LVDS positivo. (par) |
| 39 | RXE3- | Entrada de dados diferenciais LVDS negativos. Canal E3 (par) |
| 40 | RXE3+ | Entrada de dados diferenciais LVDS positivos. Canal E3 (par) |

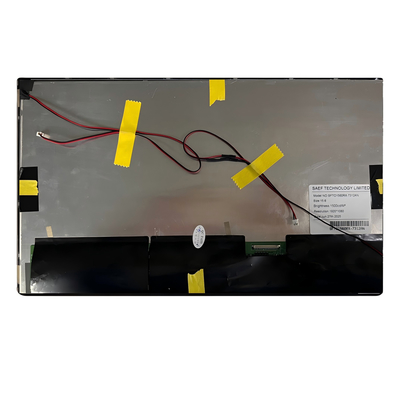

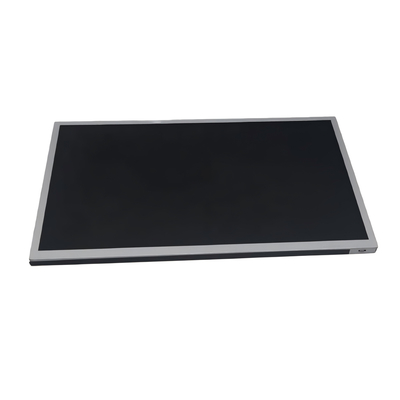

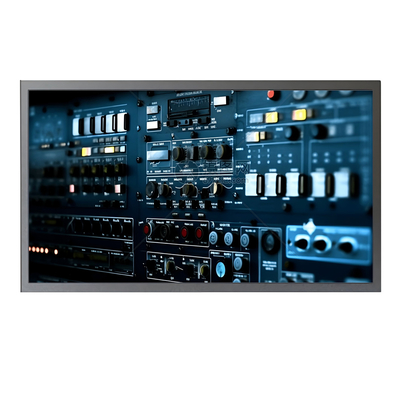

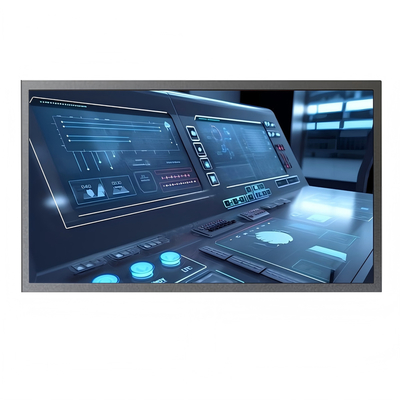

Imagem do Produto
![]()
![]()
