Detalhes do produto:
|
| Número do modelo: | SFTO2150RX-7321AN | Tamanho da tela: | 21.5 polegadas diagonal |
|---|---|---|---|
| Resolução: | 1920×1080 Pixels (Faixa RGB) | brilho: | 2000 Cd/m2 |
| Temperatura de armazenamento.: | -30°C a +80°C | Temperatura operacional.: | -30°C a +85°C |
| Taxa de contraste: | 10001 (tipo.) | Interface: | LVDS 2 pixels/horário |
| Fonte de energia: | 5V CC ± 10% | Consumo de energia: | 37,22W (Típ.) |
| Tratamento de superfície: | Revestimentos AG/AR/AF (Selecionáveis) | TECNOLHA DE TOTURA: | PCAP (CTP) Opcional |
| Tampa de vidro: | Vidro Gorilla/Vidro Temperado/PMMA | Pontos de toque: | Multi-touch de 10 pontos |
| Interface de toque: | I²C/USB/RS232 (Configurável) | Opções de CI: | EETI, ILITEK, Cypress, Goodix |
| Personalização: | Serigrafia, Logotipo, Recortes | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Tela LCD TFT de 2000 Nits,Tela LCD TFT de 21,5” |
||
Projetado para ambientes industriais extremos
O SFT02150RX-7321AN Industrial TFT LCD oferece visibilidade intransigente em condições adversas.garante a legibilidade da luz solar para aplicações ao ar livreCertificado para operação a -30°C a +80°C e apoiado por resistência à luz de fundo de 50.000 horas, é a solução ideal para automação de fábricas, máquinas pesadas e infraestrutura crítica.
Principais vantagens industriais
Confiabilidade robusta
Passa nos testes de choque/vibração 50G (compatíveis com o MIL-STD) e resistência à umidade de 85°C/90% RH.
Visibilidade cristalina
Ângulos de visão largos de 89°, uniformidade do branco de 80% e superfície anti-reflexo (Haze 25%, dureza 3H).
Integração perfeita
Interface LVDS com modo DE-only + flexibilidade de paisagem/retrato para sistemas embutidos.
Conformidade global
Cumprir as normas ambientais da UE RoHS 2011/65/UE, REACH 1907/2006/CE e dos EUA.
Retenção de imagem zero
Otimizado para operação 24 horas por dia com recomendações de modo de sono dinâmico.
Opções de CTP (personalização para o produto)
Adaptado ao seu fluxo de trabalho industrial
1Modelo padrão de nave pronta
→ SFT02150RX-7321AN: entrega global de 2 semanas com garantia de 1 ano.
2Soluções semi-customizadas
Endurecimento ambiental:
- revestimento conformal para resistência química
-30°C a +85°C
Utilização melhorada:
¢ PCAP/Integração com toque resistivo (IP65 selado)
¢ Proteção EMI para ambientes sensíveis
Adaptações mecânicas:
¢ Belas personalizadas (aço inoxidável/alumínio)
Compatibilidade de montagem VESA
3. Personalização completa do ODM
Redesenhos específicos da aplicação:
¢ Capacitação de motoristas de classe militar (MIL-STD-810)
¢ Casas certificadas ATEX para atmosferas explosivas
Protótipos e baixo volume:
Não há QMO para os lotes de I&D
- Ciclo de desenvolvimento personalizado de 8 semanas
Aplicação
Sistemas de controlo industrial
Por que escolher este módulo?
Implementados em mais de 3000 sistemas ambientais adversos em todo o mundo.e OEMs marítimos para manter a visibilidade em condições extremas com falhas de campo zero a partir de 2020.
Solicitar Personalização
ContactoSales2@saef.com.cnpara versões seladas IP65, opções capacitivas de toque ou desenhos de moldura personalizados.
Especificações
| Parâmetro | Especificações | Unidade |
| Área activa | 476.64 ((H) × 268.11 ((V) | mm |
| Número de pixels | 1920 ((H) ×1080 ((V) | pixel |
| Pitch de pixels | 0.24825 ((H) x 0.24825 ((V) | mm |
| Disposição de pixels | RGB Faixa vertical | - |
| Mostrar cores | 16.7M | cores |
| Modo de exibição | Normalmente preto. | - |
| Esboço dimensional | 495.6 ((H) × 292.4 ((V) × 13.6 ((D) tip. | mm |
| Tipo de exibição possível | Paisagem e retrato habilitados | - |
| Peso | TBD | Quilos |
| Largura da borda (L/R/U/D) | 7.9/7.9/10.5/10.5 | mm |
| Tratamento de superfície | Neblina 25%, 3H | - |
| Iluminação de fundo | Lado inferior 1-LED barra de luz Tipo | - |
Dimensões externas
![]()
![]()
Definição do pin de interface
| Número do PIN. | Símbolo | Descrição |
| 1 | RxO0- | Introdução de dados diferenciais LVDS negativos (dados impares) |
| 2 | RxO0+ | Dados de entrada de diferencial LVDS positivos (dados impares) |
| 3 | RxO1- | Introdução de dados diferenciais LVDS negativos (dados impares) |
| 4 | RxO1+ | Dados de entrada de diferencial LVDS positivos (dados impares) |
| 5 | RxO2- | Introdução de dados diferenciais LVDS negativos (dados impares) |
| 6 | RxO2+ | Dados de entrada de diferencial LVDS positivos (dados impares) |
| 7 | BIST | BIST |
| 8 | RxOCLK- | Entrada de relógio diferencial LVDS negativo (relógio ímpar) |
| 9 | RxOCLK+ | Input de relógio diferencial LVDS positivo (relógio impar) |
| 10 | RxO3- | Introdução de dados diferenciais LVDS negativos (dados impares) |
| 11 | RxO3+ | Dados de entrada de diferencial LVDS positivos (dados impares) |
| 12 | RxE0- | Introdução de dados diferenciais LVDS negativos (dados pares) |
| 13 | RxE0+ | Introdução de dados de diferencial LVDS positivos (dados pares) |
| 14 | GND | Terra |
| 15 | RxE1- | Introdução de dados diferenciais LVDS negativos (dados pares) |
| 16 | RxE1+ | Introdução de dados de diferencial LVDS positivos (dados pares) |
| 17 | GND | Terra |
| 18 | RxE2- | Introdução de dados diferenciais LVDS negativos (dados pares) |
| 19 | RxE2+ | Introdução de dados de diferencial LVDS positivos (dados pares) |
| 20 | RxECLK- | Input de relógio diferencial LVDS negativo (relógio par) |
| 21 | RxECLK+ | Input de relógio diferencial LVDS negativo (relógio par) |
| 22 | RxE3- | Introdução de dados diferenciais LVDS negativos (dados pares) |
| 23 | RxE3+ | Introdução de dados de diferencial LVDS positivos (dados pares) |
| 24 | GND | Terra |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | Não há ligação. |
| 28 | VDD | Voltagem de entrada da fonte de alimentação 5V |
| 29 | VDD | Voltagem de entrada da fonte de alimentação 5V |
| 30 | VDD | Voltagem de entrada da fonte de alimentação 5V |
Características ópticas
| Parâmetro | Símbolo | Condição | Minha. | Tipo. | Max. - O quê? | Unidade | ||
|
Ângulo de visão Distância |
Horizontal |
Θ3 |
CR > 10 |
85 | 89 | - | - Desculpe. | |
| Θ9 | 85 | 89 | - | - Desculpe. | ||||
|
Vertical |
Θ12 | 85 | 89 | - | - Desculpe. | |||
| Θ6 | 85 | 89 | - | - Desculpe. | ||||
| Relação de contraste de luminosidade | CR |
Θ = 0, (Centro) |
700 | 1000 | ||||
| Luminância do Branco | - Não. | 1800 | 2000 | - | cd/m2 | |||
| Uniformidade da luminosidade branca | ΔY | 75 | 80 | - | % | |||
|
Reprodução de cores |
Branco |
Wx | 0.283 | 0.313 | 0.343 | - | ||
| Wy. | 0.339 | 0.369 | 0.399 | - | ||||
|
Vermelho |
Rx | 0.608 | 0.638 | 0.668 | - | |||
| - Não. | 0.319 | 0.349 | 0.379 | - | ||||
|
Verde |
Gx | 0.277 | 0.307 | 0.337 | - | |||
| G.I. | 0.591 | 0.621 | 0.651 | - | ||||
|
Azul |
Bx | 0.112 | 0.142 | 0.172 | - | |||
| Por | 0.063 | 0.066 | 0.069 | - | ||||
|
Tempo de resposta |
GTG | Tg | 14 | 25 | ms | |||
| Conversas cruzadas | TC |
- |
- |
2.0 | % | |||
| NTSC | 70 | 72 | 74 | % | ||||
| Mostrar uniformidade | 75 | 80 | - | % | ||||
Características da luz de fundo
| Ponto | Símbolo | Minha. | Tipo. | Max. - O quê? | Unidade |
| Corrente BLU | Eu... | - Não. | 1050 | - Não. | mA |
| Voltagem BLU | V | - Não. | 50 | 50.6 | V |
| BLU Consumo de energia | PBLU | - Não. | 52.5 | - Não. | W |
| Período de vida útil | Horário | 40,000 | 50,000 | - Não. | Horário |

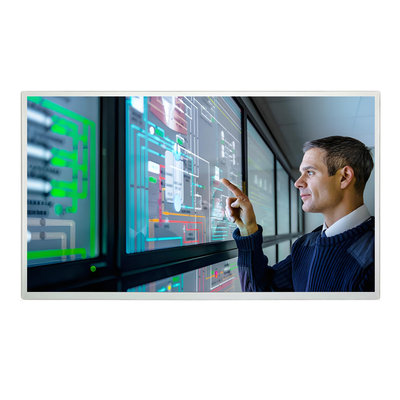

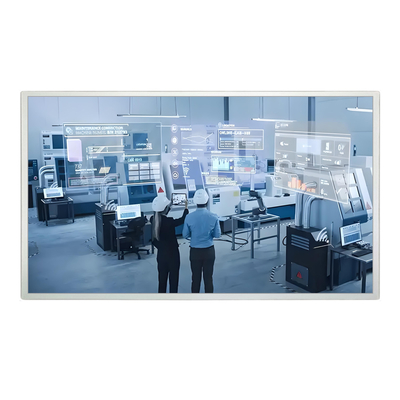

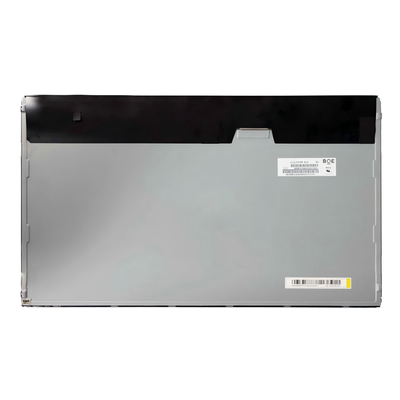

Imagem do produto
![]()
![]()
